UV＋LEDランプの自作企画、第5弾でございます。
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★1」
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★3」
赤、黒、緑、黄、白、青があります。
本来は、黒いカバーにケーブルを通して、クリップについている銀色の部分にケーブルを圧着して使うものなんですが、今回のオカポンの使い方は…
(1)クリップの口を開きます。
(2)黒いキャップを、ワニ口に挟みます。
(1)黒いキャップ部分を基板の銀色(ランドがある方)にくるように挟みます。
黒いキャップは絶縁されてるので、基板のパターンに接触しても平気！！
箱に対してちょっと基板サイズ小さいなーって思っていたので、これで基板が落ちないようにできました。
ブレッドボードではこの倍の30本使って固まらないーーー！！と言ってましたが、やっぱりLEDの光がちゃんと当たってなかったのが原因だったんですね。
マジックハンダを溶かした後はハンダゴテのこて先がドロドロになるので、こて先のクリーナーでちゃんと掃除してくださいね。
綺麗になりました～！
さて、コテ先をキレイにしている間に冷えて固まったマジックハンダを見てみましょう。
ほほぅ・・・・しっかりと冷え固まると、元のマジックハンダの弾力が無くなって、カッチカチになりました。
べっこう飴みたいでキレイ。
バッチリ絶縁保護ができた上に防御力もかなり上がった感じがします。
さて、ハンダ付けした部分が外れてないか、ドキドキ。
LED、ちゃんとついたーーー！！！良かったぁ・・・。
さて、今回で終わり！だと思ったでしょう？
まだオカポンにはやりたいことがあるのです！！
それは、照射時間を管理すること！！
さーて、どうしようかな～～～♪
(記事：オカポン)
更新予定：毎週木曜日(次回は6月15日です！)
［ハンダ付け必須－非マイコン系］
UV＋LEDランプの自作企画、第5弾でございます。
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★1」
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★3」
前回は、ブレッドボードにみっちり挿し込んだ紫外線LEDの一部をユニバーサル基板に取り付けました。

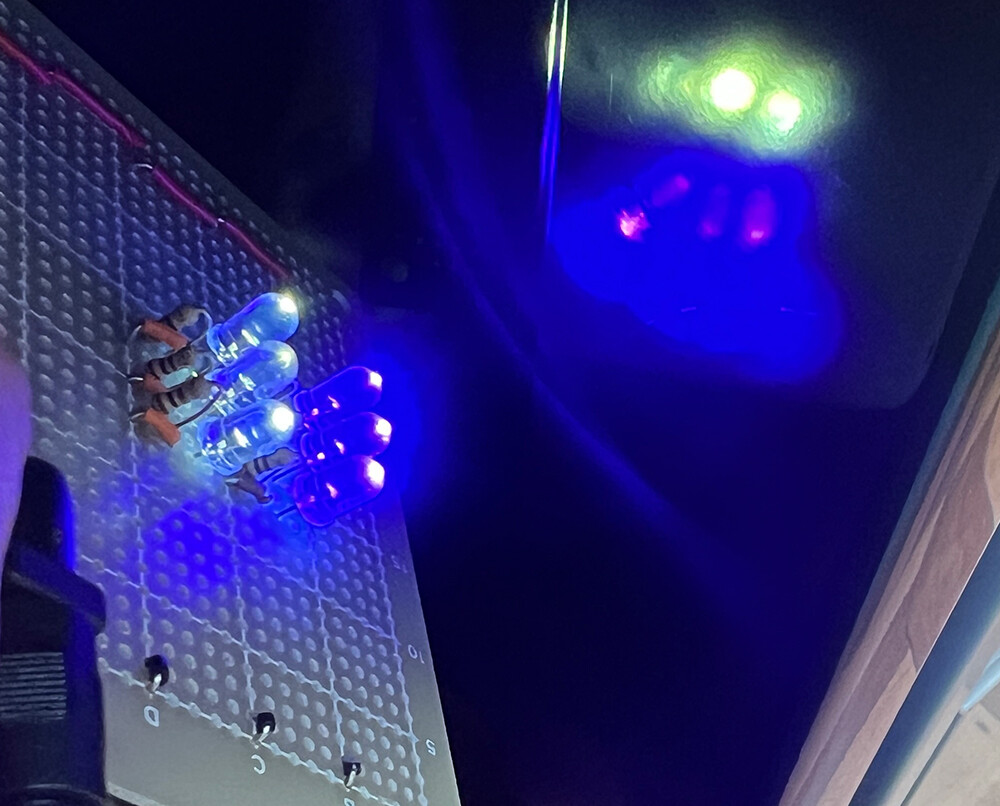

基板に取付けたLEDが無事光ったことろまで確認したので、今回は365nmの紫外線LED (UV-LED)×3本と405nmの紫外線LED (UV-LED)×3本で3分間照射してレジンが固まるか、実験です！！
・・・・まぁ、分かってたけどね。
固まらなかったです。(´;ω;｀)
ということで。
LEDを増やしました！
365nmの紫外線LED (UV-LED)×5本と405nmの紫外線LED (UV-LED)×10本の計15本です！
結構ぎゅうぎゅうですね。

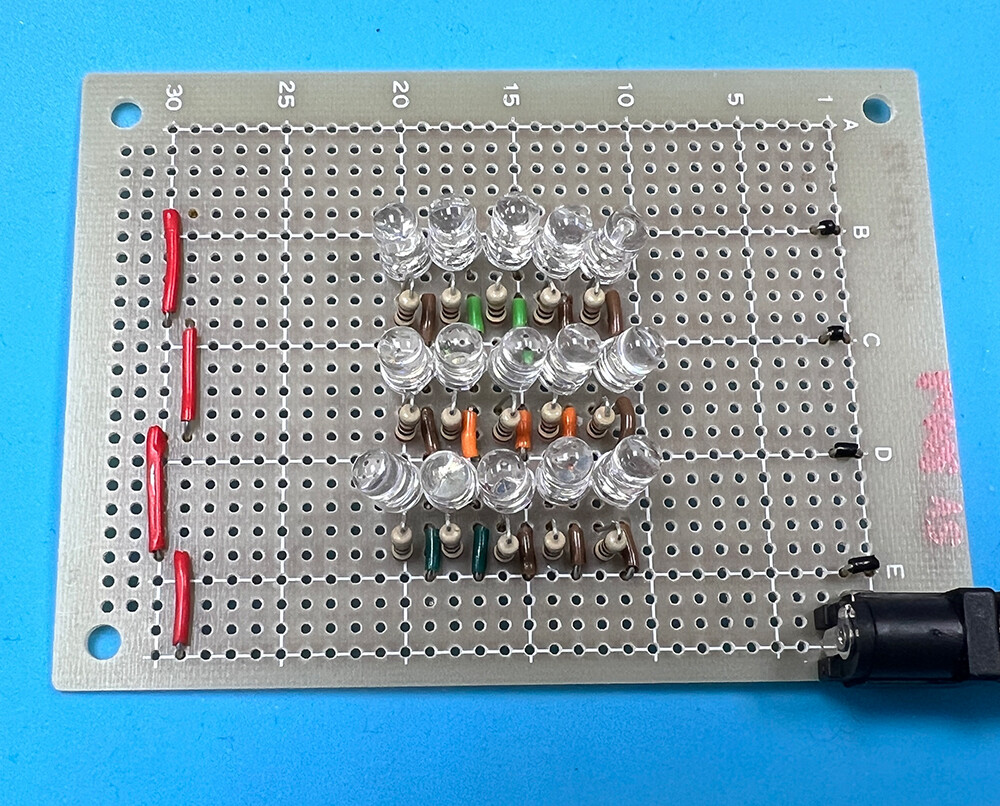

そしてかなりミチミチにLEDを取り付けることになったので、LEDの向きがちょっと外側に広がってしまいました。
基板に取付けたLEDが無事光ったことろまで確認したので、今回は365nmの紫外線LED (UV-LED)×3本と405nmの紫外線LED (UV-LED)×3本で3分間照射してレジンが固まるか、実験です！！
・・・・まぁ、分かってたけどね。
固まらなかったです。(´;ω;｀)
ということで。
LEDを増やしました！
365nmの紫外線LED (UV-LED)×5本と405nmの紫外線LED (UV-LED)×10本の計15本です！
結構ぎゅうぎゅうですね。
そしてかなりミチミチにLEDを取り付けることになったので、LEDの向きがちょっと外側に広がってしまいました。
これが良い結果になってくれれば良いのですが…。
あ、そうそう！
基板に付け替えてから使い始めたピンクのモールドクリップ、本来の使い方とは全く違うのですが、とっても便利なので、ここでご紹介♪

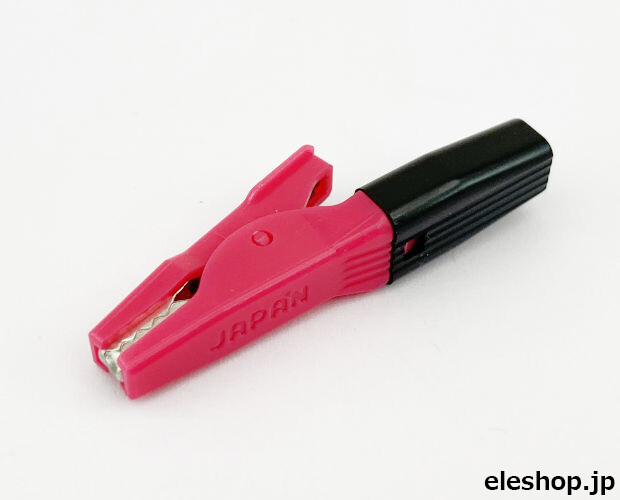

★「モールドクリップ」
あ、そうそう！
基板に付け替えてから使い始めたピンクのモールドクリップ、本来の使い方とは全く違うのですが、とっても便利なので、ここでご紹介♪
★「モールドクリップ」

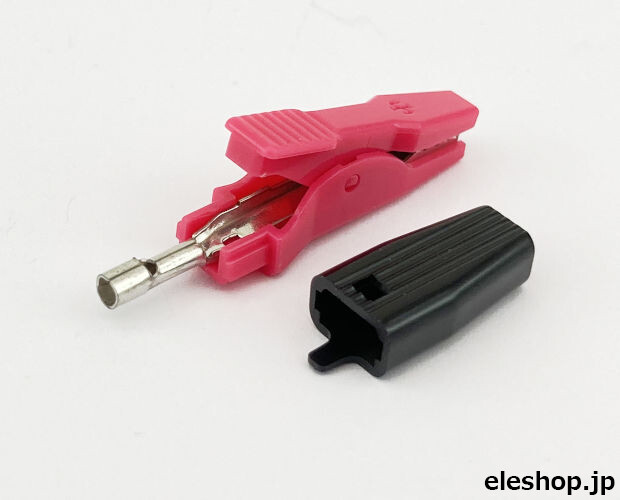

赤、黒、緑、黄、白、青があります。

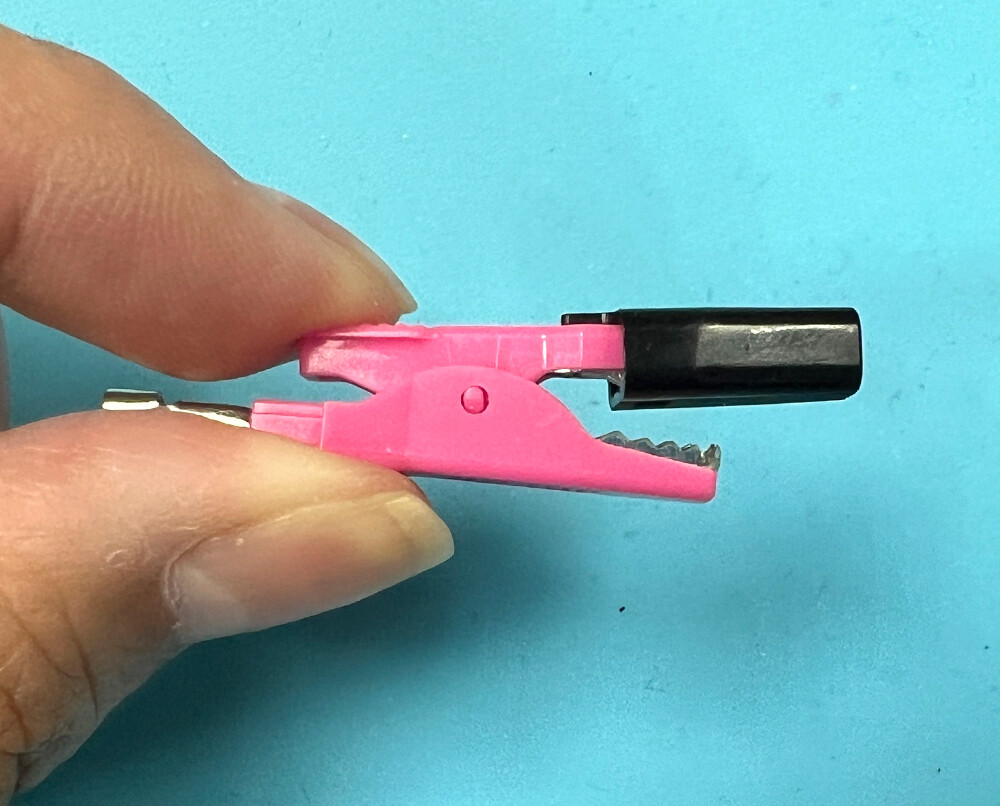

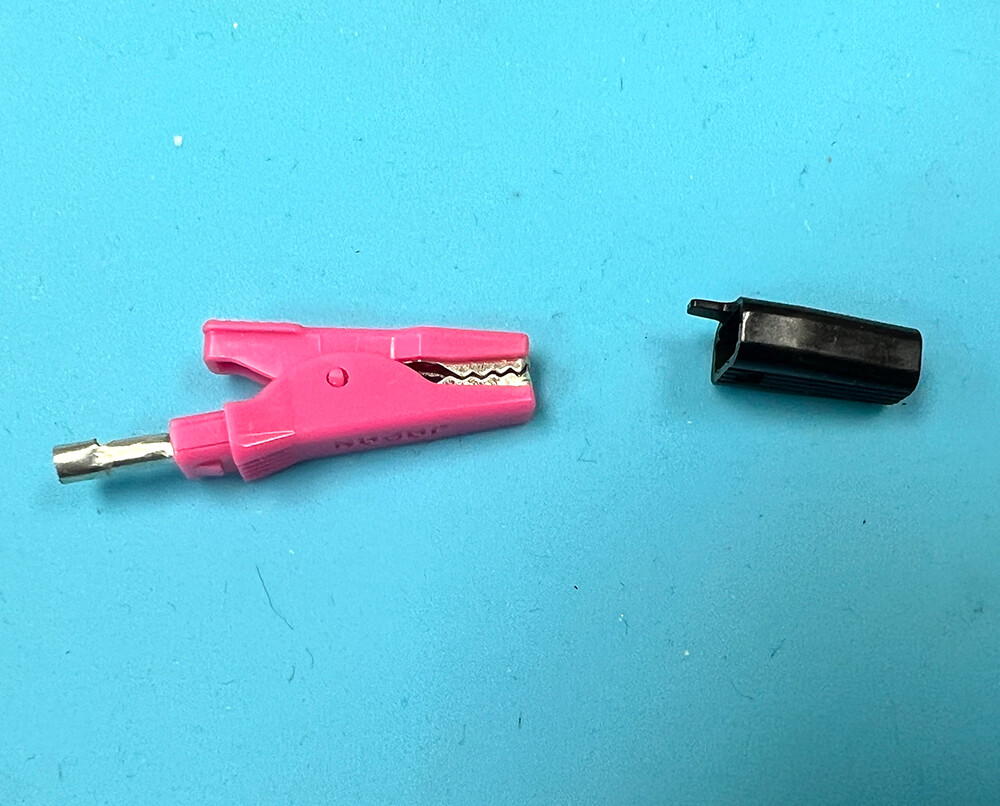

本来は、黒いカバーにケーブルを通して、クリップについている銀色の部分にケーブルを圧着して使うものなんですが、今回のオカポンの使い方は…

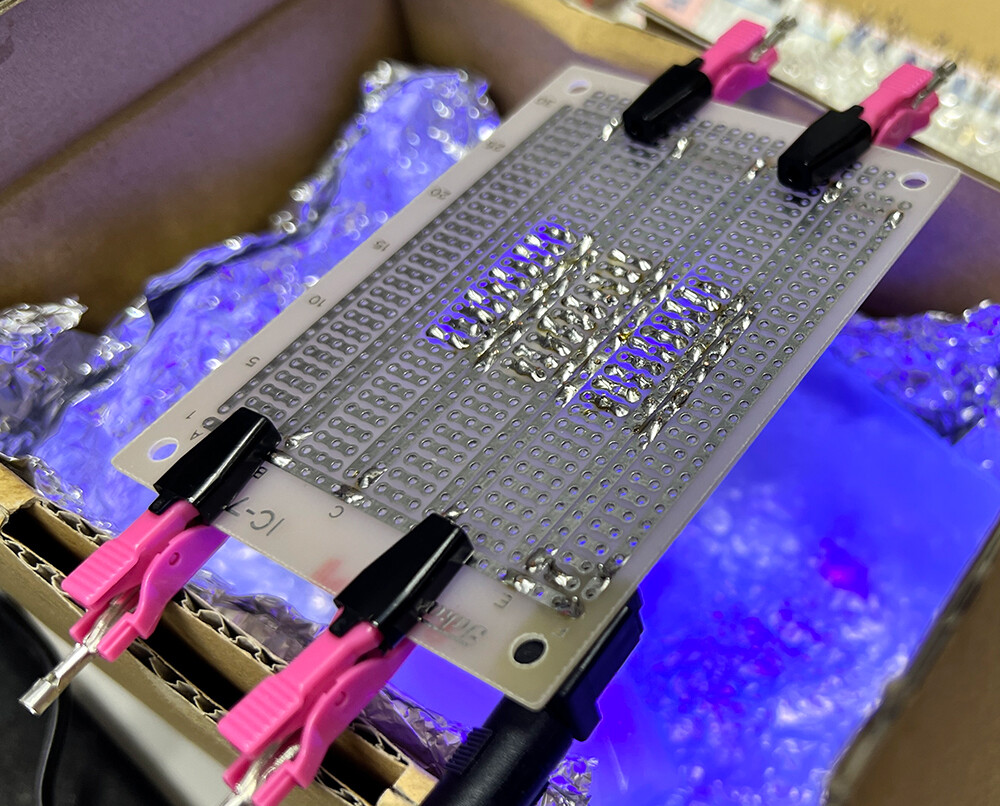

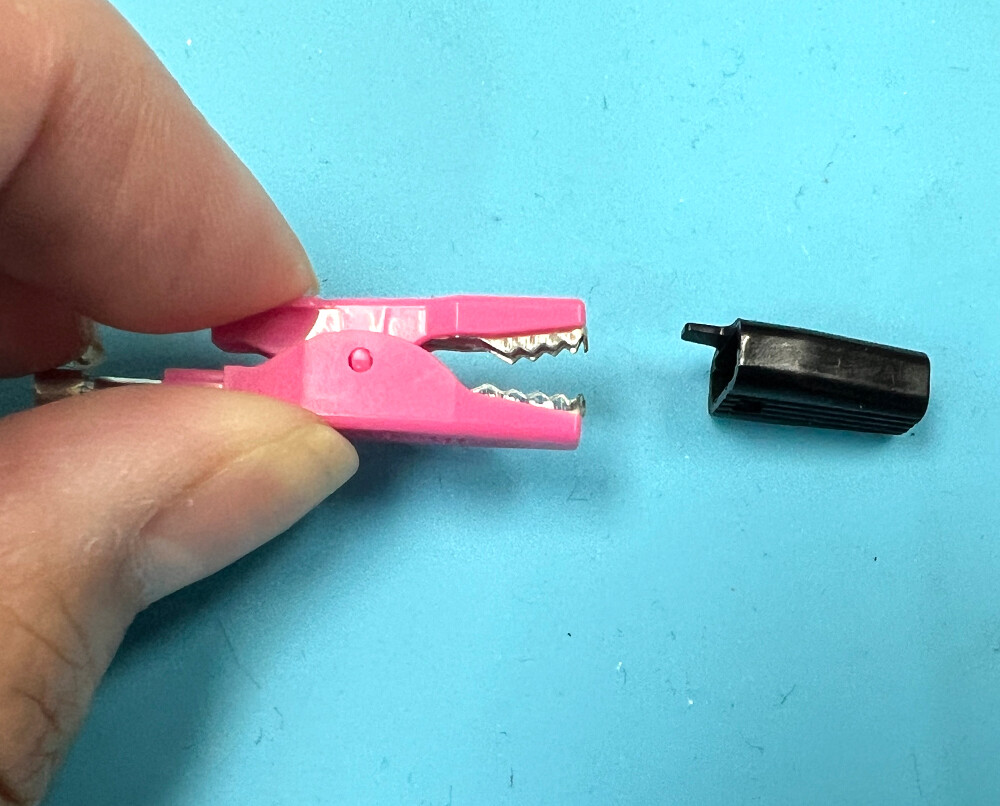

(1)クリップの口を開きます。
(2)黒いキャップを、ワニ口に挟みます。

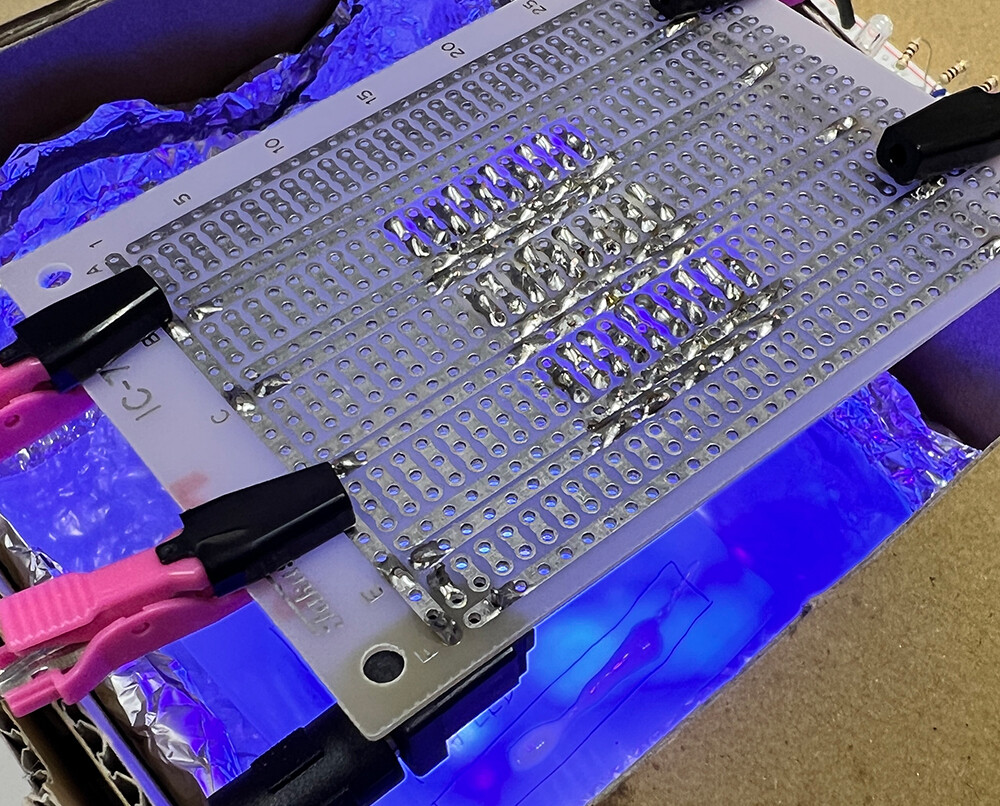

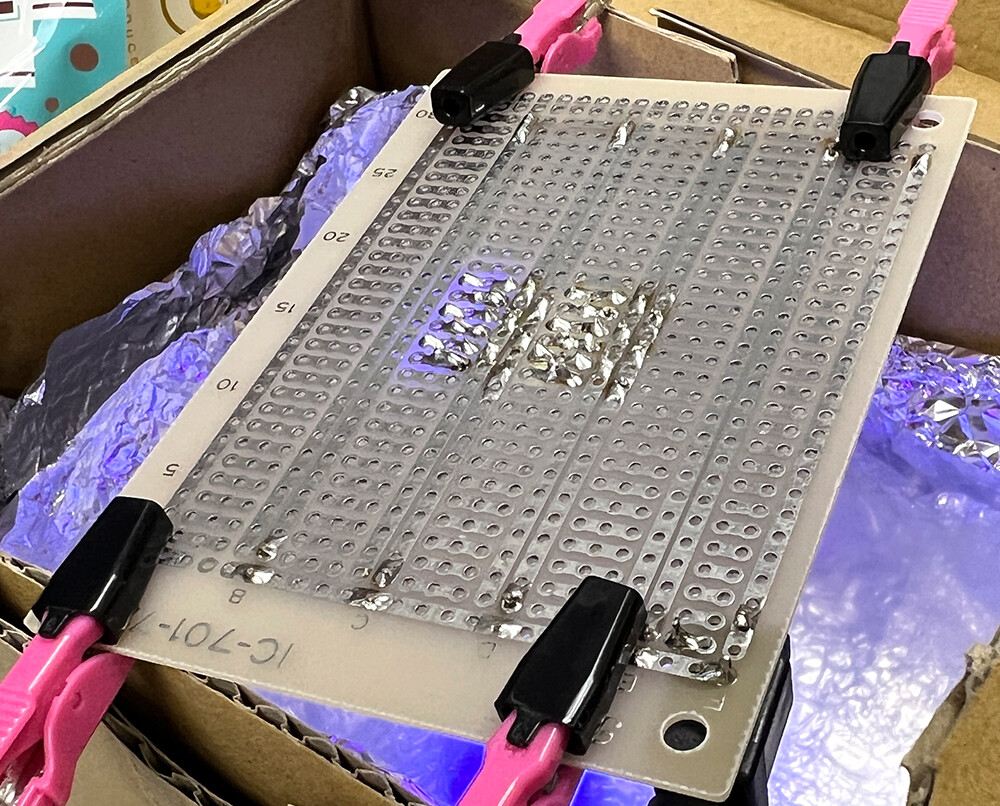

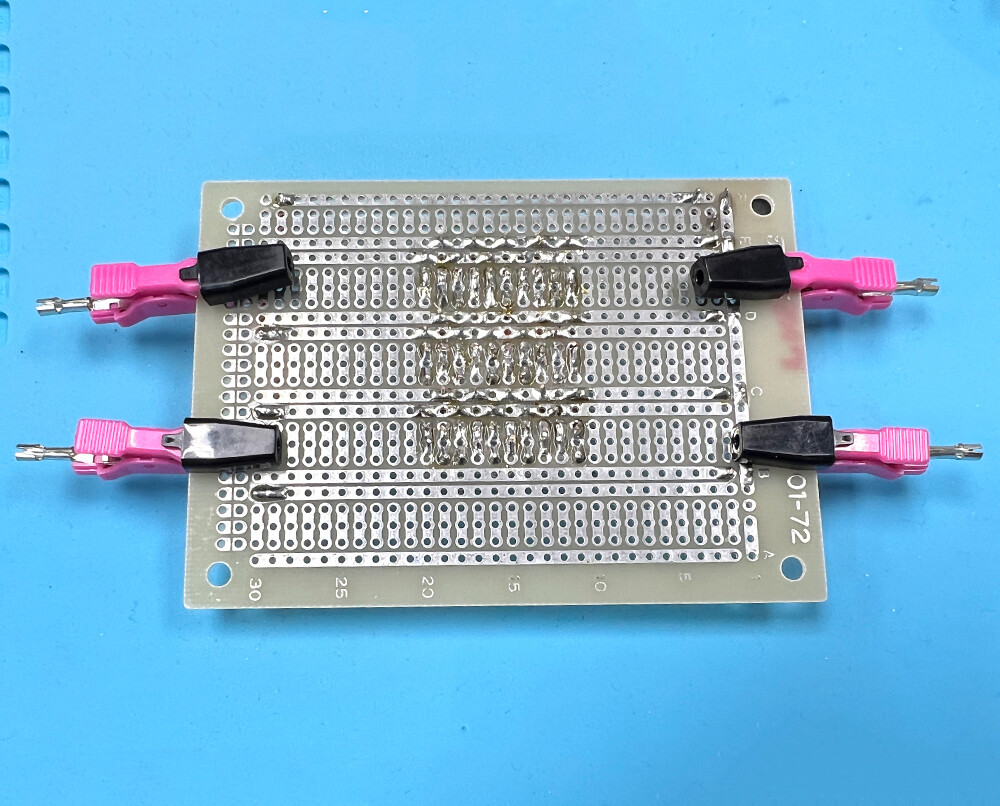

(1)黒いキャップ部分を基板の銀色(ランドがある方)にくるように挟みます。
黒いキャップは絶縁されてるので、基板のパターンに接触しても平気！！

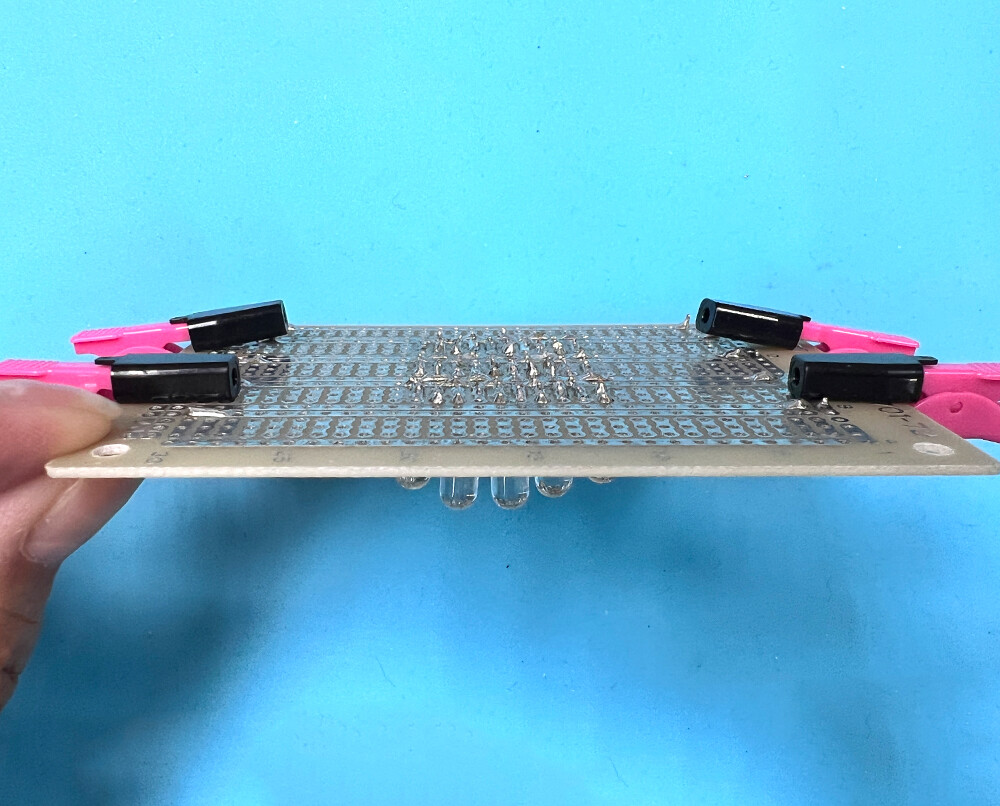

箱に対してちょっと基板サイズ小さいなーって思っていたので、これで基板が落ちないようにできました。
正直モールドクリップでなくてもやりようはあるんですけど、たまたま机の引き出しの中に転がってたサンプルを有効活用してみたという、小技でございました。

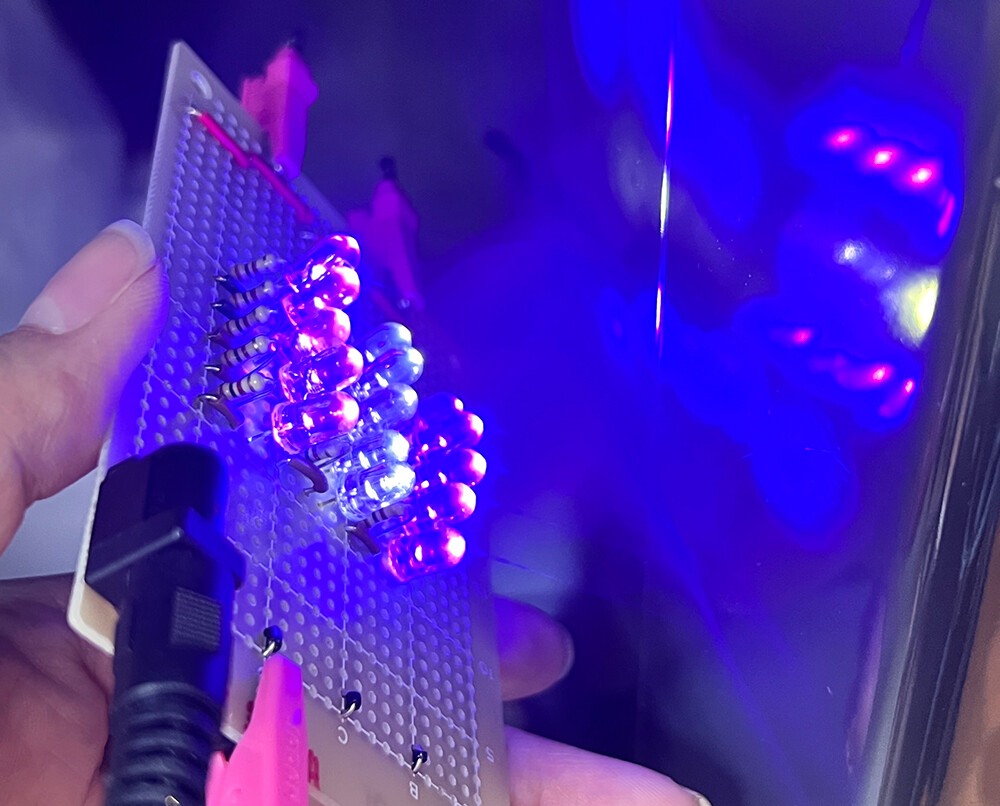

さてさて、そんなこんなで、UV LED15本の威力を調査をしようと思います！！
まずは、レジンを用意します。
今まで、ずっとラメレジン固まらへーーーん！！っと言い続けてましたが、よくよく考えたらラメより通常のレジン使う方が回数多そうなので、今回は「100均 ＵＶレジン」「月の雫」「100均 ＬＥＤレジン」の3種類で試してみようと思います！
【結果発表！】
さてさて、そんなこんなで、UV LED15本の威力を調査をしようと思います！！
まずは、レジンを用意します。
今まで、ずっとラメレジン固まらへーーーん！！っと言い続けてましたが、よくよく考えたらラメより通常のレジン使う方が回数多そうなので、今回は「100均 ＵＶレジン」「月の雫」「100均 ＬＥＤレジン」の3種類で試してみようと思います！
【結果発表！】

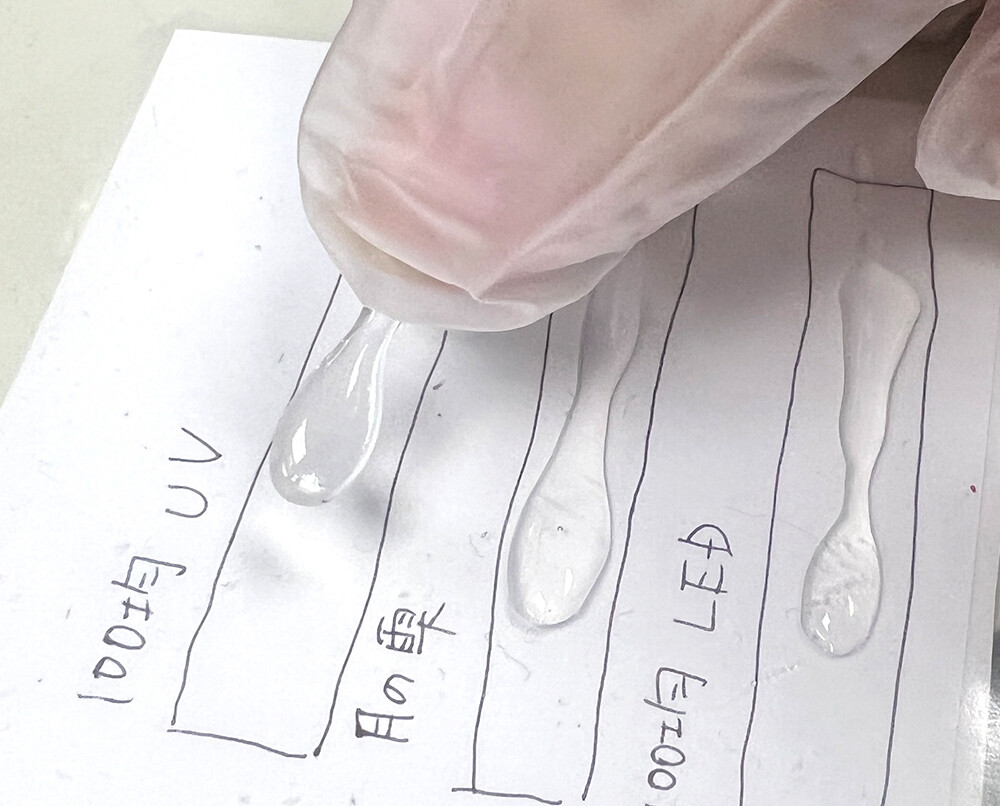

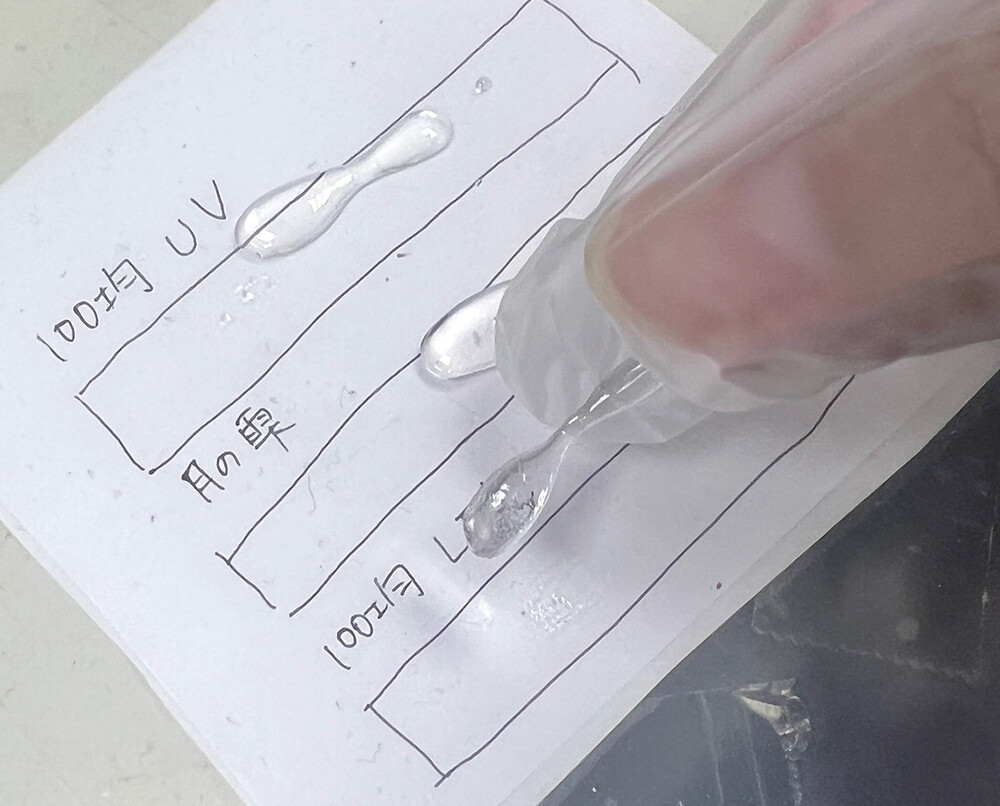

「100均 ＵＶレジン」はこんな感じ。
土台のマット(シリコンマット)に、レジンがちょっとついていますが、ほぼ成功です。
「月の雫」はこんな感じ。
綺麗に固まっていますね。
土台のマットにもついていません。
「100均 ＬＥＤレジン」はこんな感じ。
レジンが持てるくらいには固まっているんですが、土台のマットにまだレジンがついていますね。
もうちょっと硬化する必要があるかも。
ちなみに、照射時間は5分くらいでした。
実は、今回の実験の前にも実験をしてたんです。
その時のレジンの並び順は今回と違って、上から「月の雫」「100均 ＬＥＤレジン」「100均 ＵＶレジン」にしてました。
その時は3分間LEDを照射して、「月の雫」「100均 ＬＥＤレジン」はきちんと硬化して、一番下の「100均 ＵＶレジン」がちょっと動くかな…っていう感じで固まりきれてなかったんです。
なので、実験結果としては一番下のレジンは総じて固まりにくかった、と言うところで、やっぱりLEDの光がレジンにきちんと当たるように調節することが必要なんだなって。
土台のマット(シリコンマット)に、レジンがちょっとついていますが、ほぼ成功です。
「月の雫」はこんな感じ。
綺麗に固まっていますね。
土台のマットにもついていません。
「100均 ＬＥＤレジン」はこんな感じ。
レジンが持てるくらいには固まっているんですが、土台のマットにまだレジンがついていますね。
もうちょっと硬化する必要があるかも。
ちなみに、照射時間は5分くらいでした。
実は、今回の実験の前にも実験をしてたんです。
その時のレジンの並び順は今回と違って、上から「月の雫」「100均 ＬＥＤレジン」「100均 ＵＶレジン」にしてました。
その時は3分間LEDを照射して、「月の雫」「100均 ＬＥＤレジン」はきちんと硬化して、一番下の「100均 ＵＶレジン」がちょっと動くかな…っていう感じで固まりきれてなかったんです。
なので、実験結果としては一番下のレジンは総じて固まりにくかった、と言うところで、やっぱりLEDの光がレジンにきちんと当たるように調節することが必要なんだなって。
ブレッドボードではこの倍の30本使って固まらないーーー！！と言ってましたが、やっぱりLEDの光がちゃんと当たってなかったのが原因だったんですね。
そんなこんなで、今回はそれなりに満足いく結果に落ち着いたと思います。
ふぅ、良かった…。
しかし基板の背面、ハンダ面がむき出しなのが気になります…。
レジンを固める時、ハンダ付けした面が上向くし、何かの拍子にショートさせて壊しても嫌だなぁ・・・・
なんか無いかなー・・・と思って目に留まったのが、最近エレショップのTwitterでプチバズりしたこの商品。

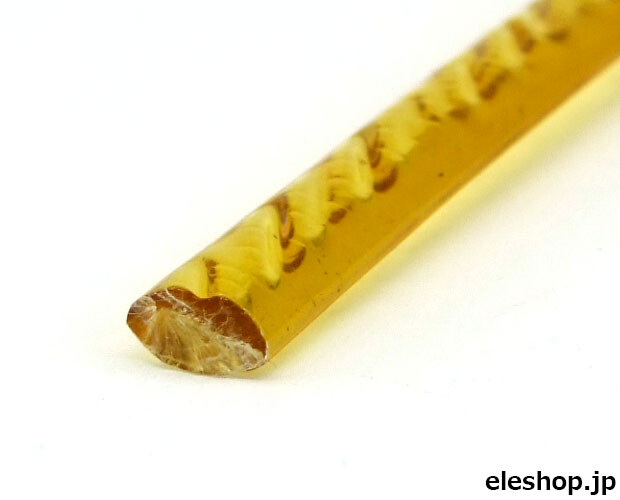

★「マジックハンダ ハックルー NO.13/2本入 / 741-13」
オカポン、初めて見ます。
ふぅ、良かった…。
しかし基板の背面、ハンダ面がむき出しなのが気になります…。
レジンを固める時、ハンダ付けした面が上向くし、何かの拍子にショートさせて壊しても嫌だなぁ・・・・
なんか無いかなー・・・と思って目に留まったのが、最近エレショップのTwitterでプチバズりしたこの商品。
★「マジックハンダ ハックルー NO.13/2本入 / 741-13」
オカポン、初めて見ます。
ツイッターではプリッツって言われてましたが、現物はベッコウ飴のようです。

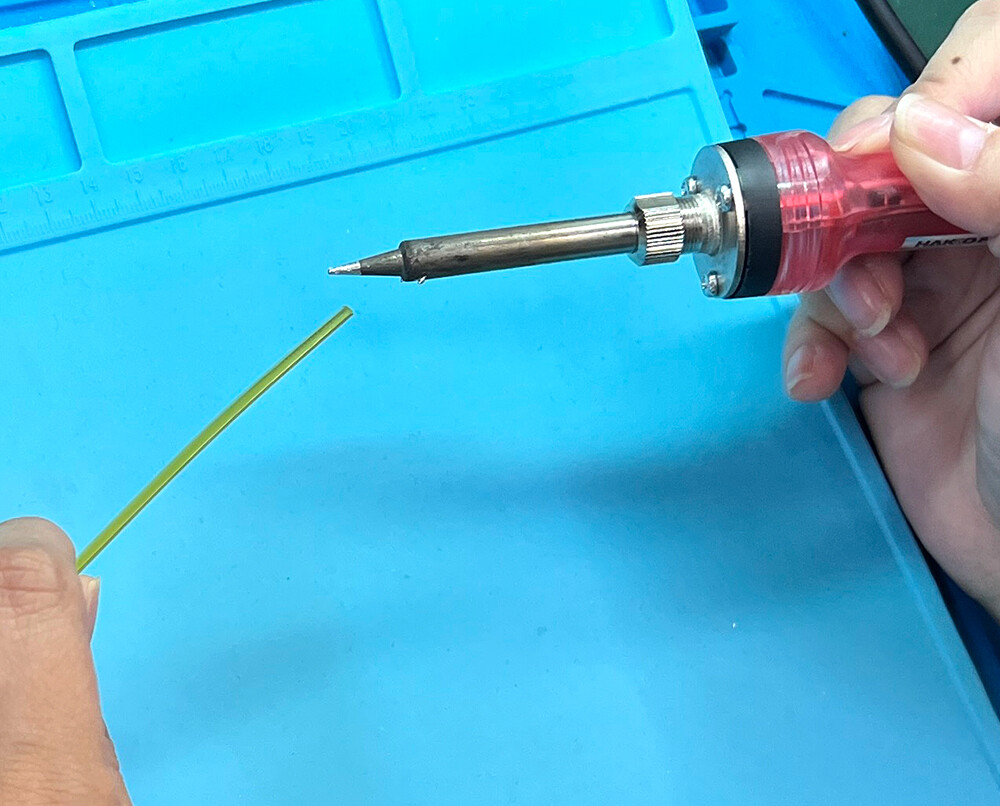

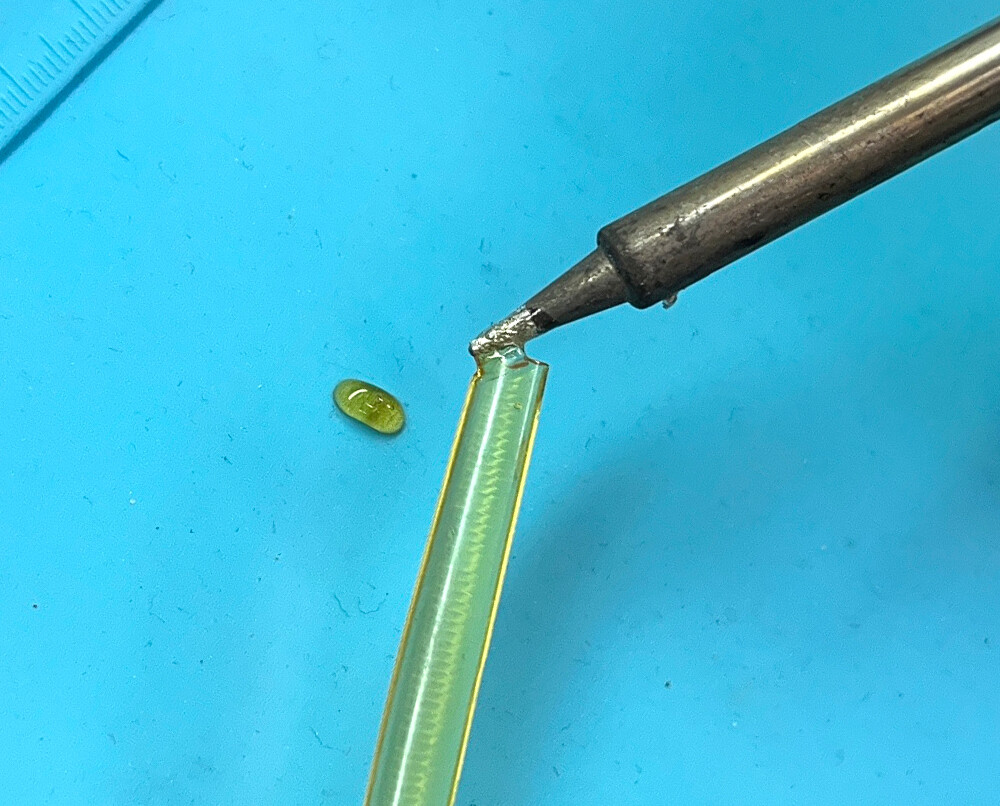

商品説明では「ハンダこてで溶ける」とのことなので、実際にやってみた。

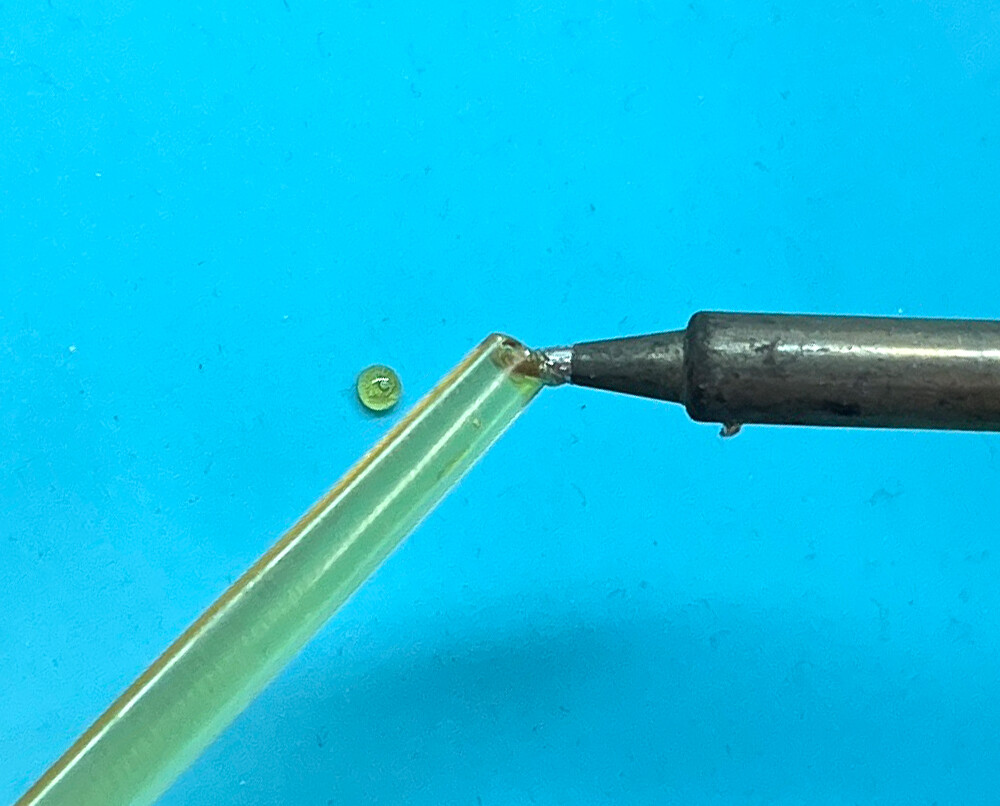

おぉぉぉ・・・溶ける溶けるー！！！！
ハンダごてが当たる部分が、ドゥルドゥルと溶けていきます。
グルースティック(ホットボンド)と違って、ニチャ～って糸引かないですね。ボトンって落ちます。面白い。
そうそう、グルースティックと同じで溶かした後すぐ触っちゃダメですよ。めっっっちゃ熱いんで。
って、くっさ！！！！！！！
溶けた樹脂のニオイが結構します。(実際樹脂が溶けてるんですけど・・・)
換気大事。マスクも付けてニオイ対策して作業してくださいね。
で、気になる使い方は、マジックハンダを保護したい部分をカバーできるくらいの長さでカットして、保護したい部分に乗せます。

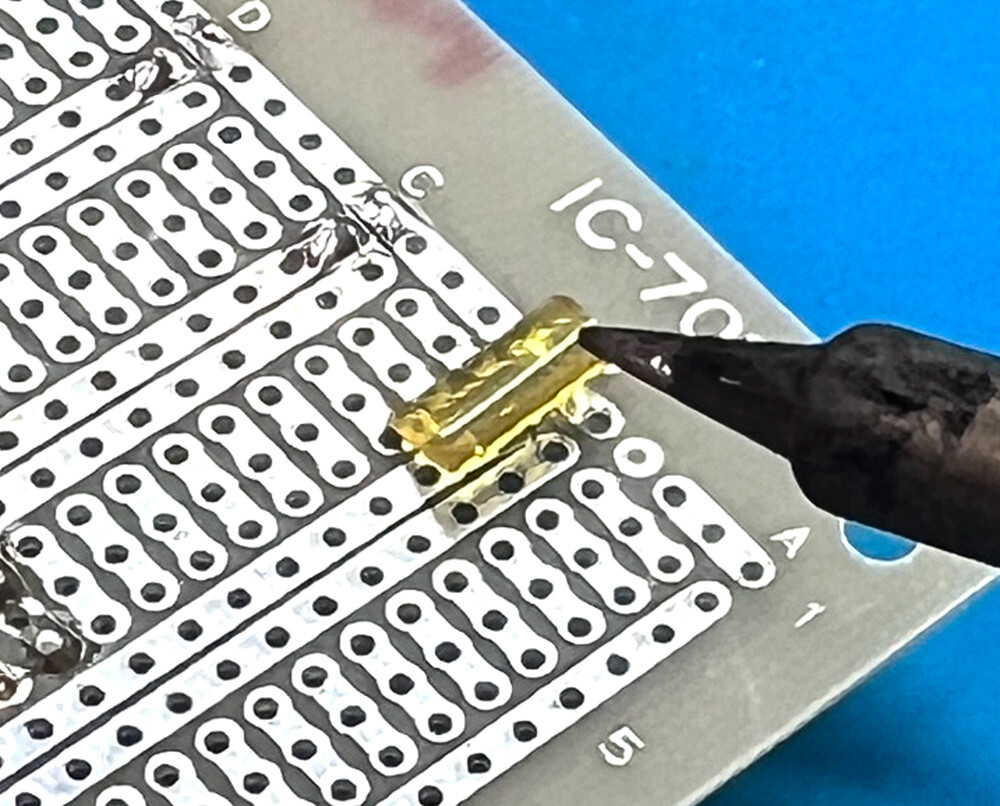

そしてハンダごての熱で溶かします。
熱を加えて、全体が溶けるようにします。

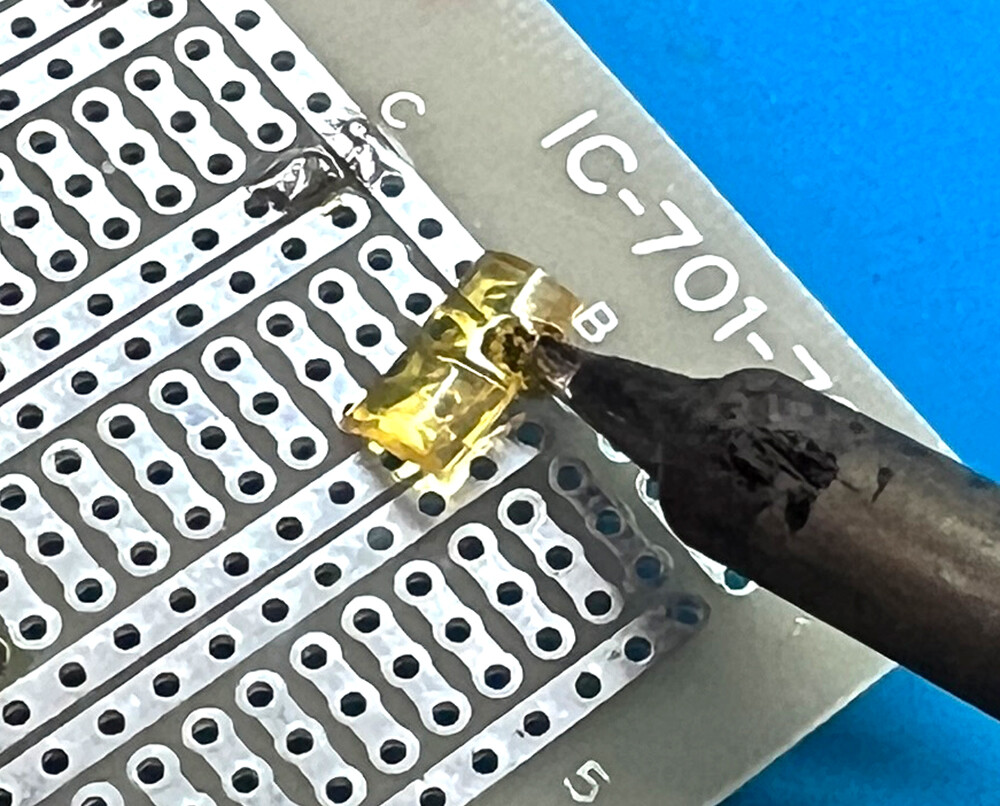

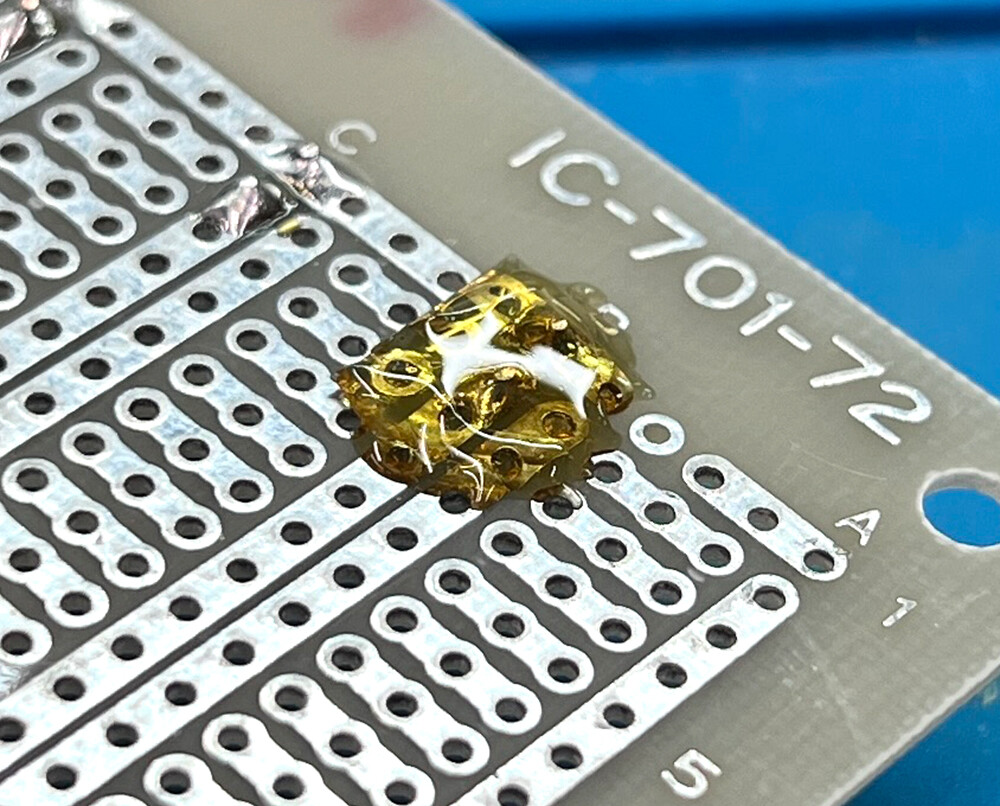

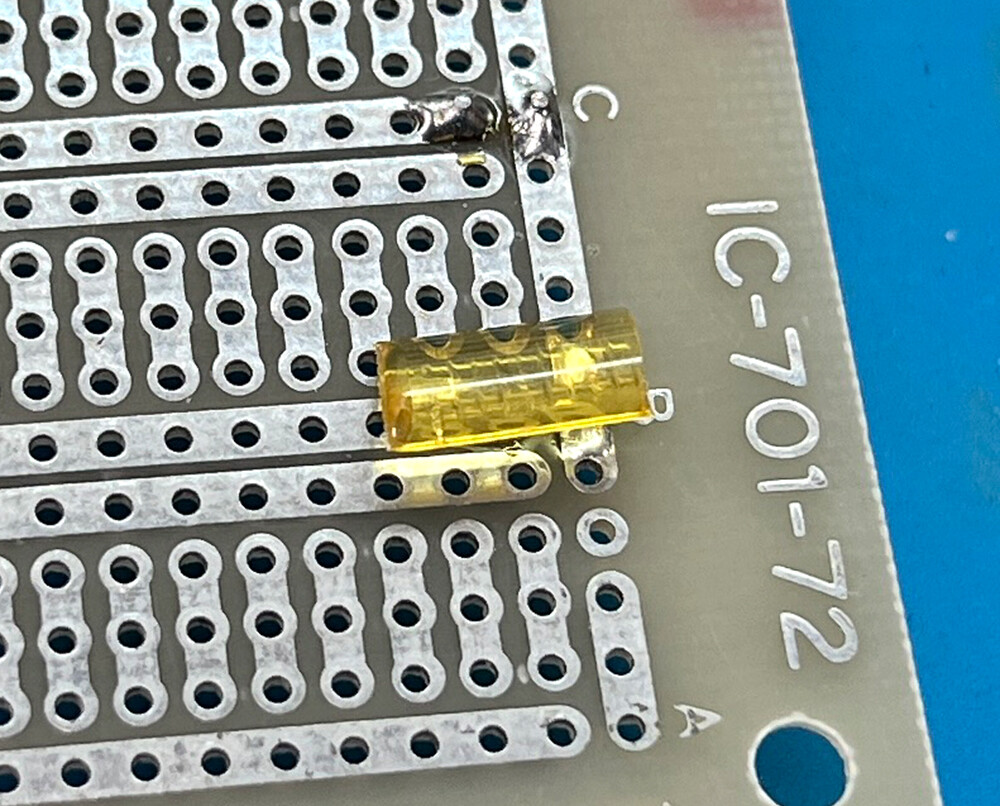

マジックハンダが溶けて、しっかり基板に張り付いていますね。
後は冷めて固まるのを待つだけです。

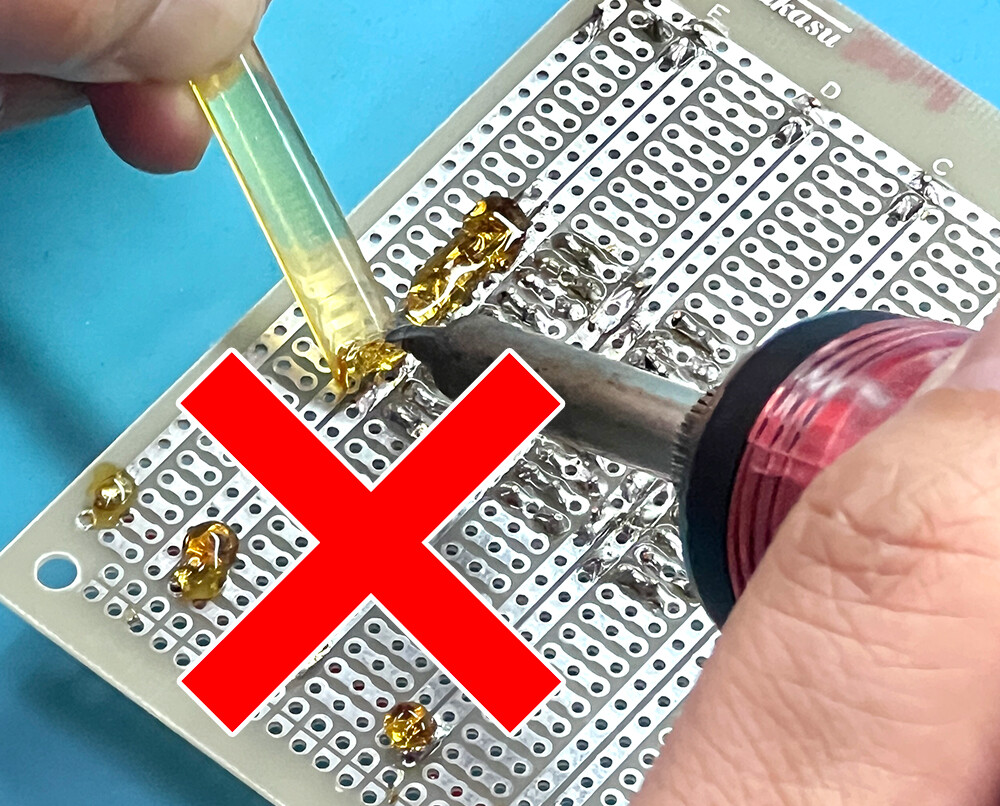

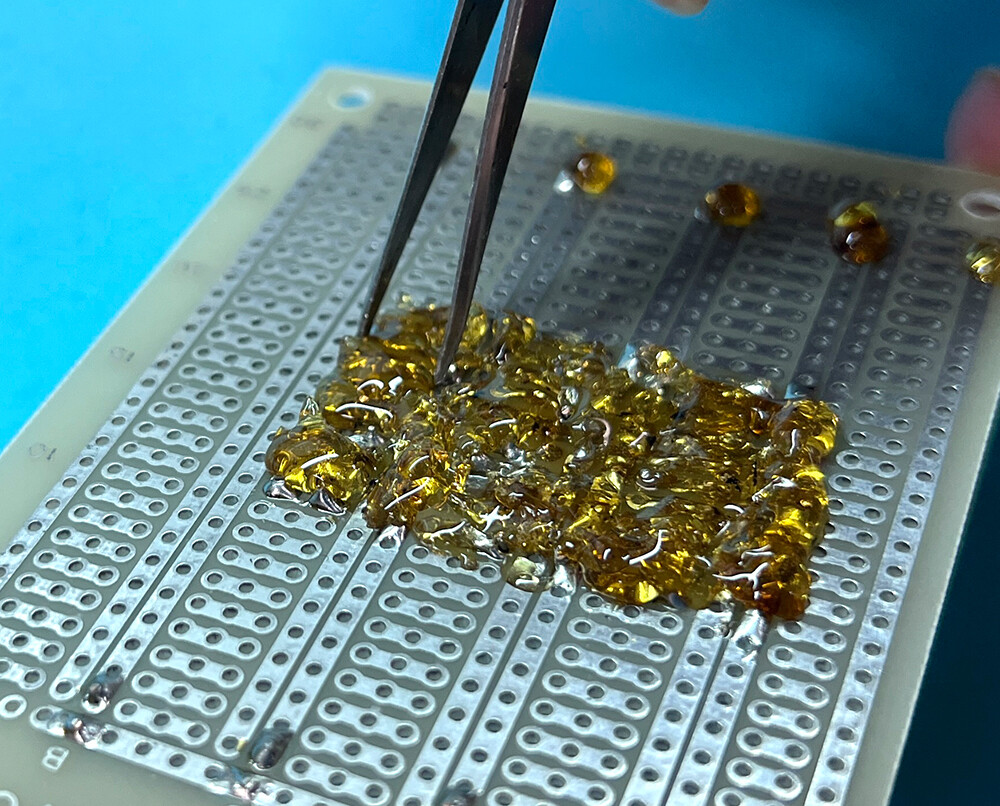

下の写真みたいに、マジックハンダを普通のハンダのように手に持って溶かすのはあまりオススメしません。

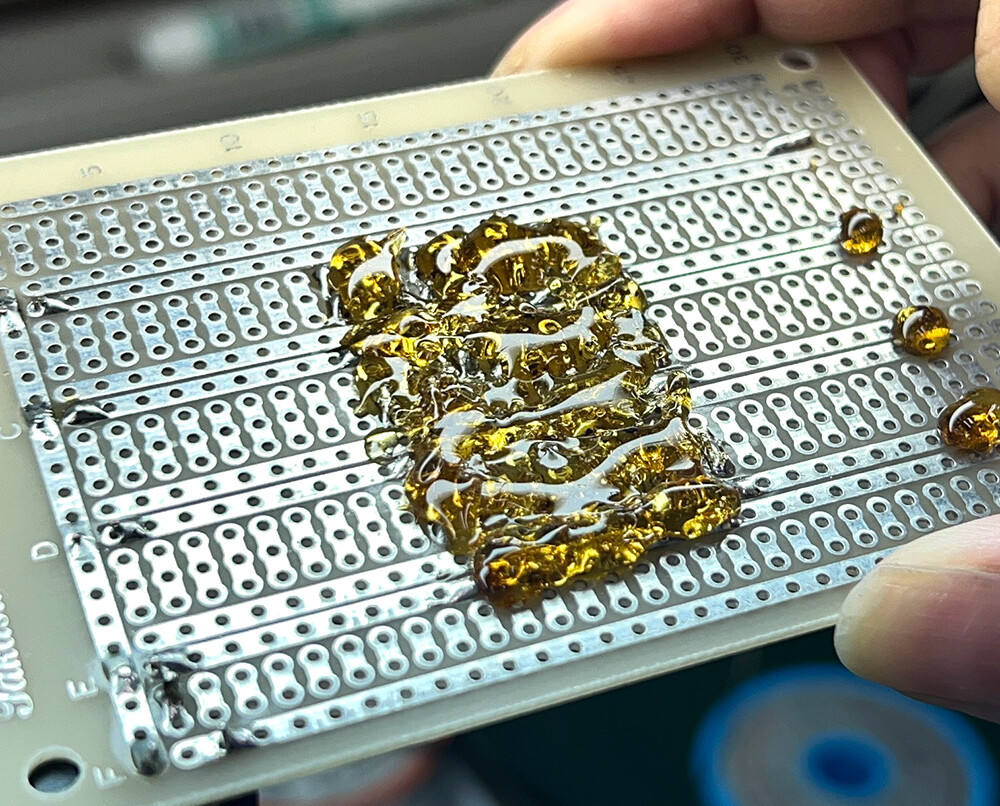

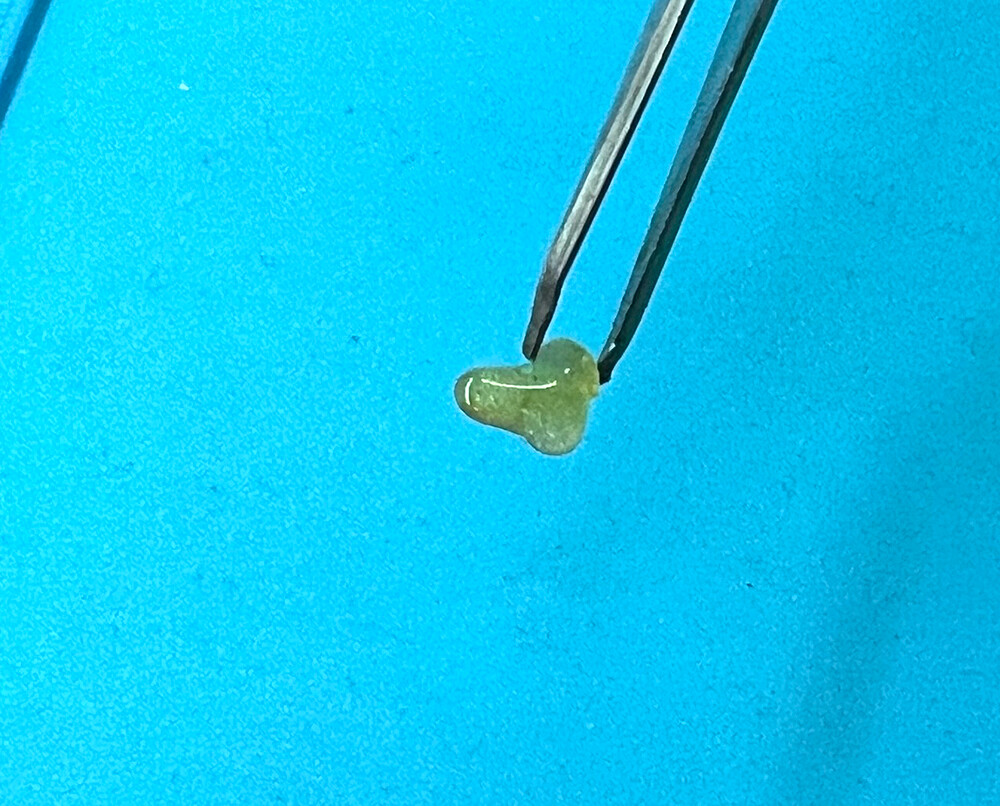

保護したい部分の上に水滴みたいに乗っかる感じでダマになるので、固まった後、爪でカリカリすると結構簡単に取れちゃいました。
おぉぉぉ・・・溶ける溶けるー！！！！
ハンダごてが当たる部分が、ドゥルドゥルと溶けていきます。
グルースティック(ホットボンド)と違って、ニチャ～って糸引かないですね。ボトンって落ちます。面白い。
そうそう、グルースティックと同じで溶かした後すぐ触っちゃダメですよ。めっっっちゃ熱いんで。
って、くっさ！！！！！！！
溶けた樹脂のニオイが結構します。(実際樹脂が溶けてるんですけど・・・)
換気大事。マスクも付けてニオイ対策して作業してくださいね。
で、気になる使い方は、マジックハンダを保護したい部分をカバーできるくらいの長さでカットして、保護したい部分に乗せます。
そしてハンダごての熱で溶かします。
熱を加えて、全体が溶けるようにします。
マジックハンダが溶けて、しっかり基板に張り付いていますね。
後は冷めて固まるのを待つだけです。
下の写真みたいに、マジックハンダを普通のハンダのように手に持って溶かすのはあまりオススメしません。
保護したい部分の上に水滴みたいに乗っかる感じでダマになるので、固まった後、爪でカリカリすると結構簡単に取れちゃいました。

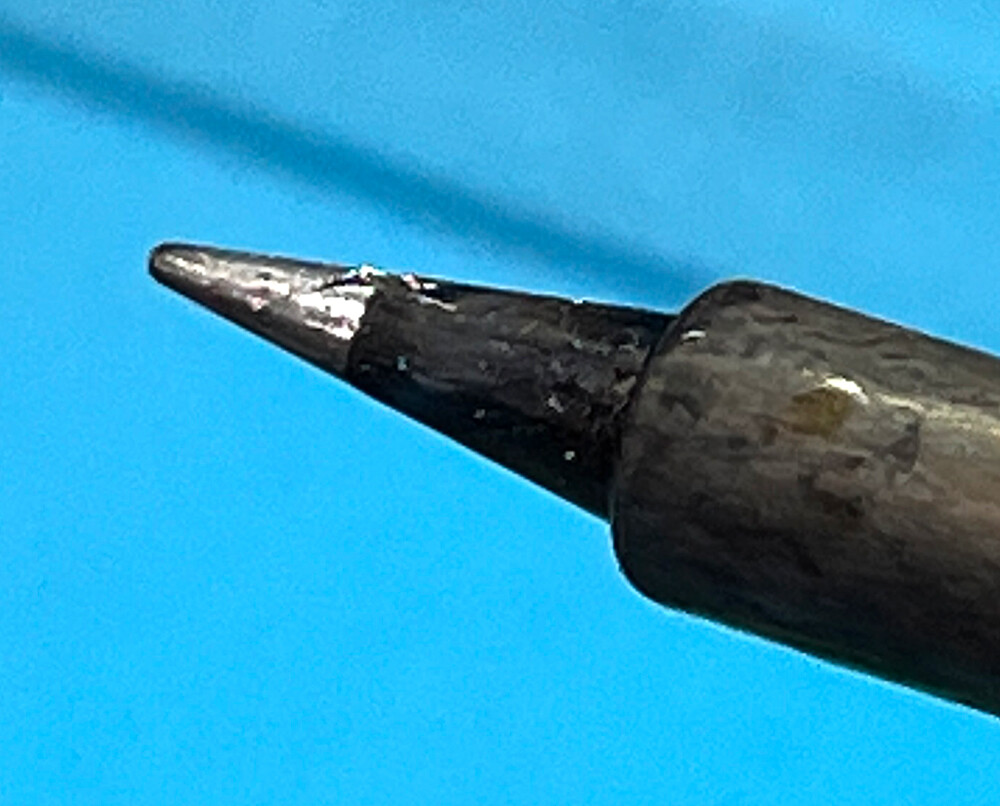

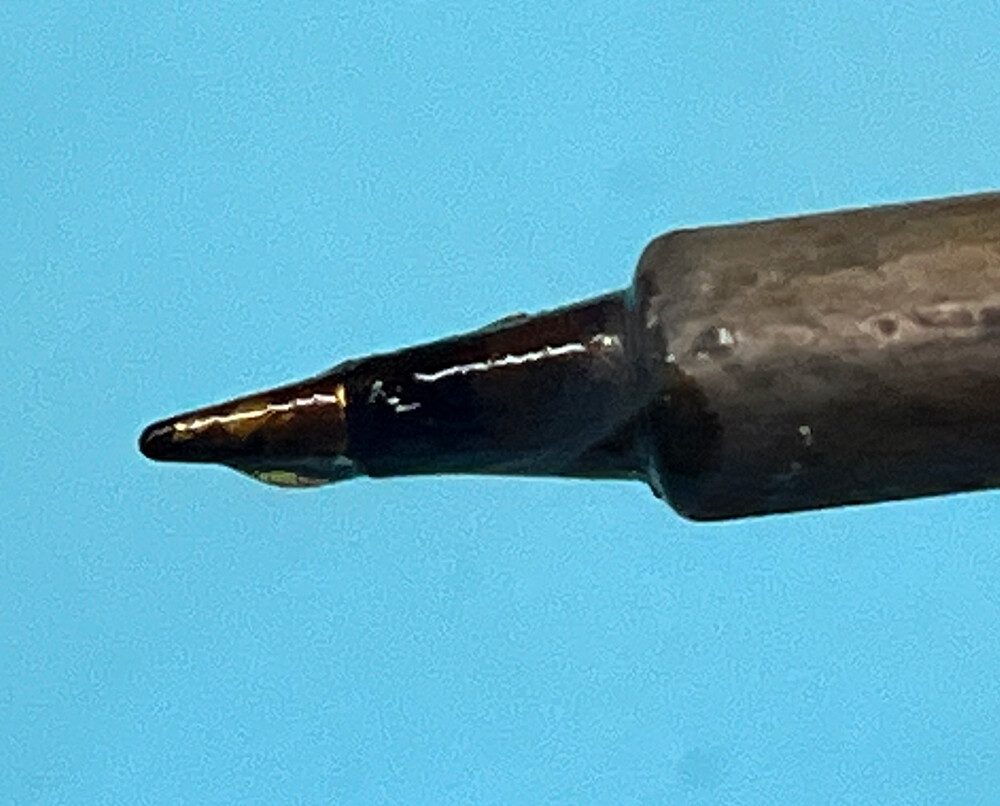

マジックハンダを溶かした後はハンダゴテのこて先がドロドロになるので、こて先のクリーナーでちゃんと掃除してくださいね。

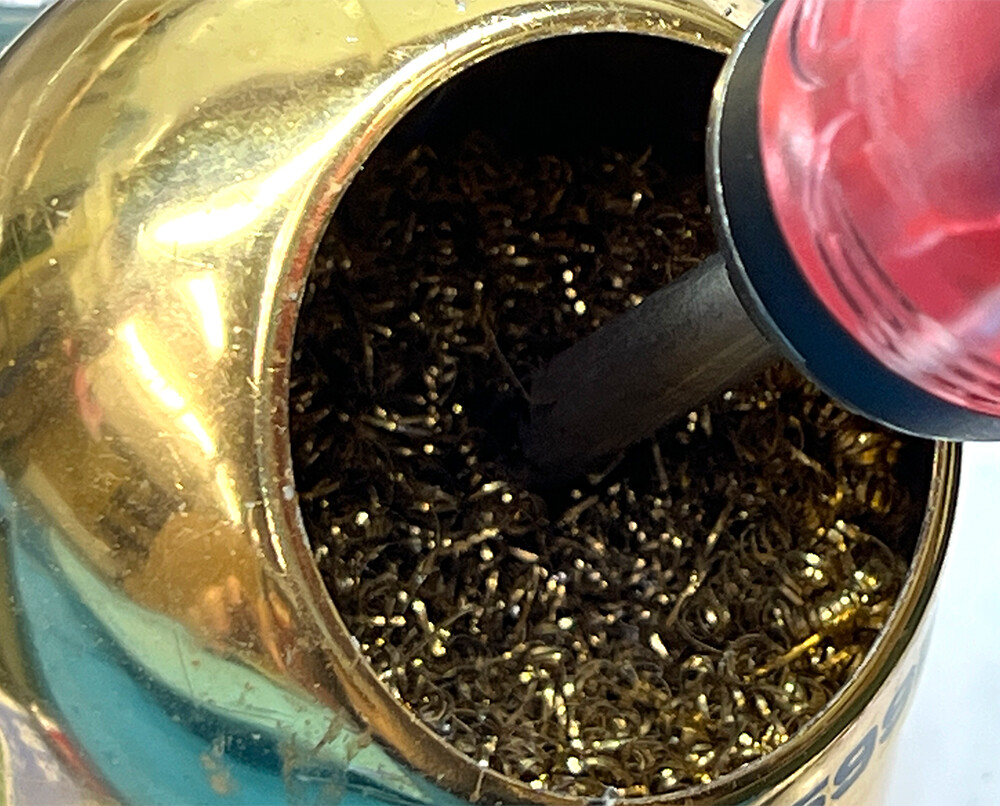

金属ワイヤーのコテ先クリーナーでガシュガシュ擦り落とすと楽でした。
綺麗になりました～！

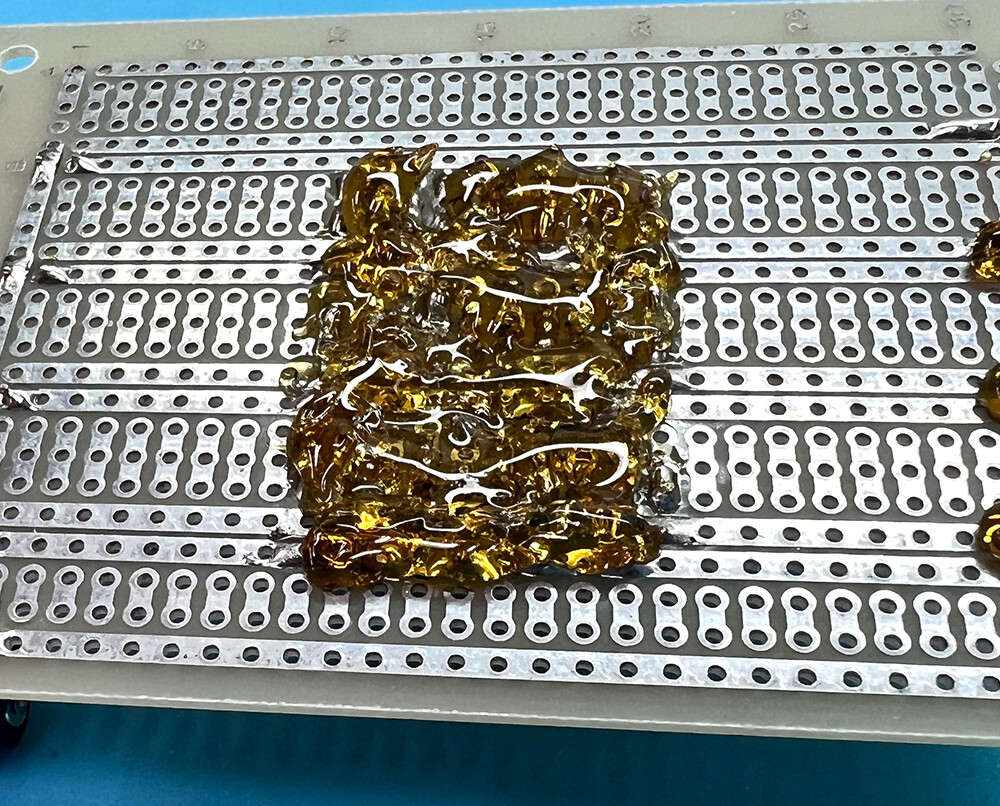

さて、コテ先をキレイにしている間に冷えて固まったマジックハンダを見てみましょう。

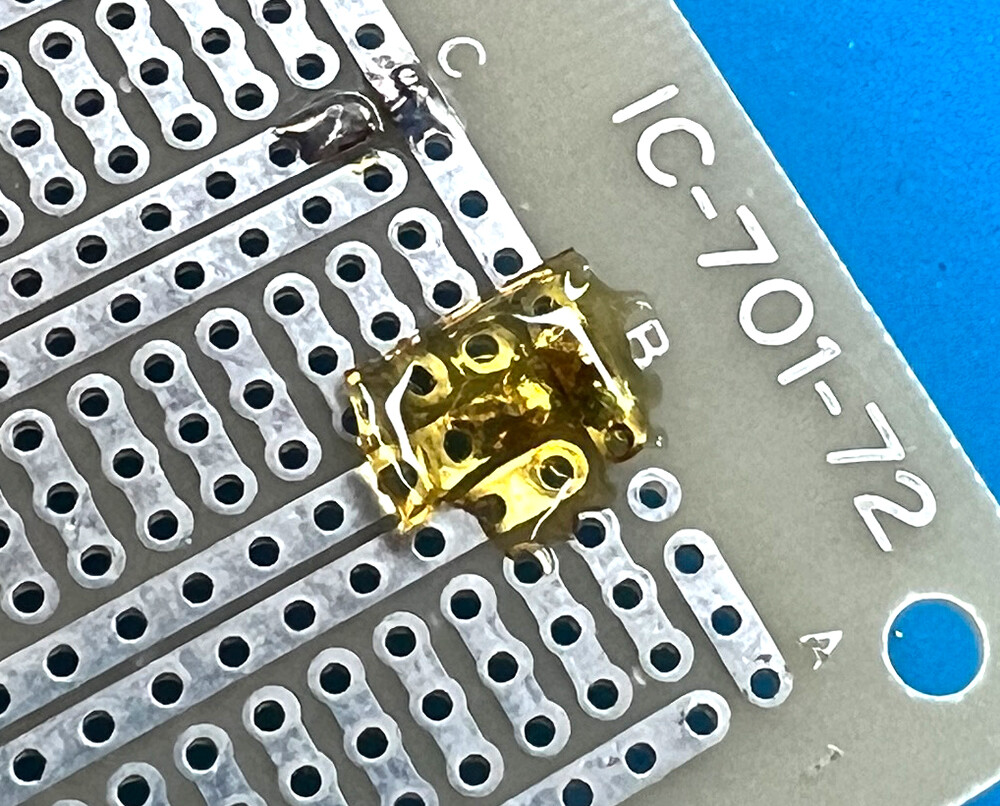

ほほぅ・・・・しっかりと冷え固まると、元のマジックハンダの弾力が無くなって、カッチカチになりました。
べっこう飴みたいでキレイ。
バッチリ絶縁保護ができた上に防御力もかなり上がった感じがします。
さて、ハンダ付けした部分が外れてないか、ドキドキ。
LED、ちゃんとついたーーー！！！良かったぁ・・・。
マジックハンダの融点は200度未満だそうなので、ハンダ付けした場所の上でマジックハンダを溶かしてもハンダを溶かすほどには熱くならないんだそうです。
そうは言ってもマジックハンダを溶かしているハンダゴテはハンダも溶かせる温度になってるので、不安は不安になりますけどね。
マジックハンダを溶かす時は、コテ先をマジックハンダだけに当てるようにしましょう。
さて、今回で終わり！だと思ったでしょう？
まだオカポンにはやりたいことがあるのです！！
それは、照射時間を管理すること！！
さーて、どうしようかな～～～♪
みなさんも便利なマジックハンダとかをぜひ使ってみてくださいね♪
(記事：オカポン)
