［ハンダ付け必須－非マイコン系］
UV＋LEDランプの自作、第3弾でございます。
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★1」
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★2」
第1弾で揃えたパーツで、なんとレジンが固まりました。ここまでが前回。
・・・硬化までの時間が長かったり、置く場所によっては固まらなかったり、レジンの量が多すぎだったりで、未硬化が残っていたり・・・と問題は山積みですが。
で、前回の最後にヤケになった訳では無いのですが！
405nmのLED×21本、365nmのLED×9本の計30本LEDでリベンジしようと準備しました。
さーて、どうなるかなっ♪
早速実験です。

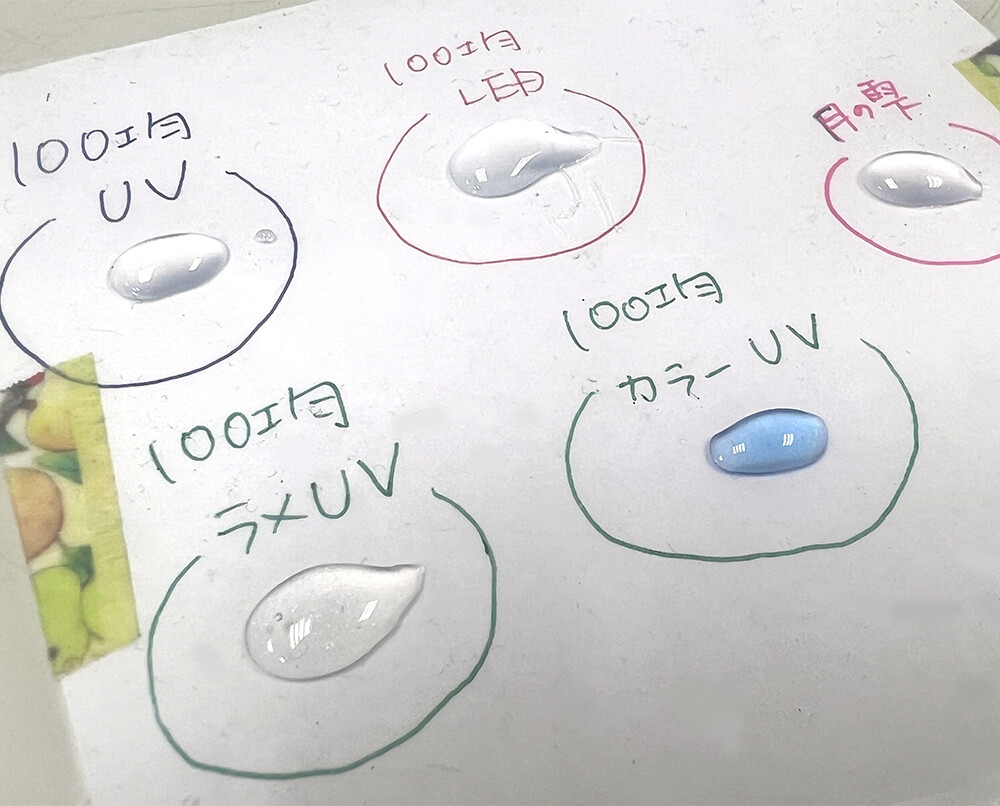

レジンをシリコンマットの上に出して・・・
スタンバイ！

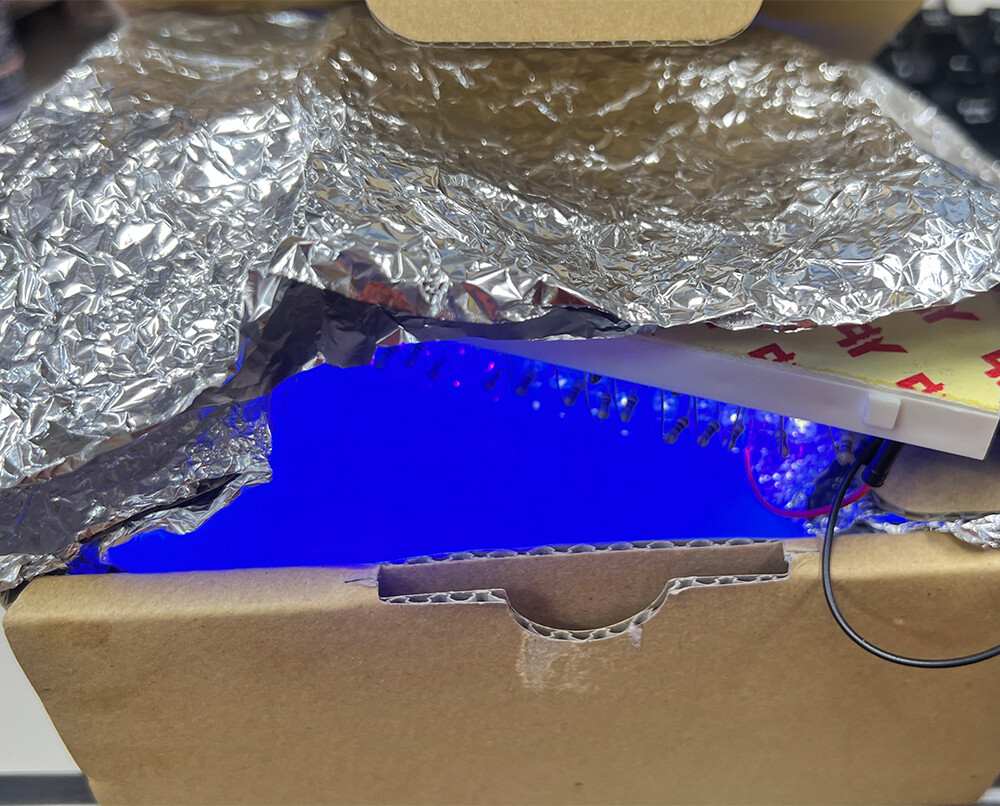

箱の上に、さかさまにして設置します。
前回も書きましたが、注意！！！
ブレッドボードの配線と、アルミホイルが触れないようにしてください！！！
アルミホイルは電気を通すので、配線とか部品の足に当たるとショートして危ないです！
今回の実験では、ちゃんと分かった上で安全に気を付けて作業しているので、問題ないんですよ♪
というわけで・・・
アルミホイルは電気を通すので、配線とか部品の足に当たるとショートして危ないです！
今回の実験では、ちゃんと分かった上で安全に気を付けて作業しているので、問題ないんですよ♪
というわけで・・・

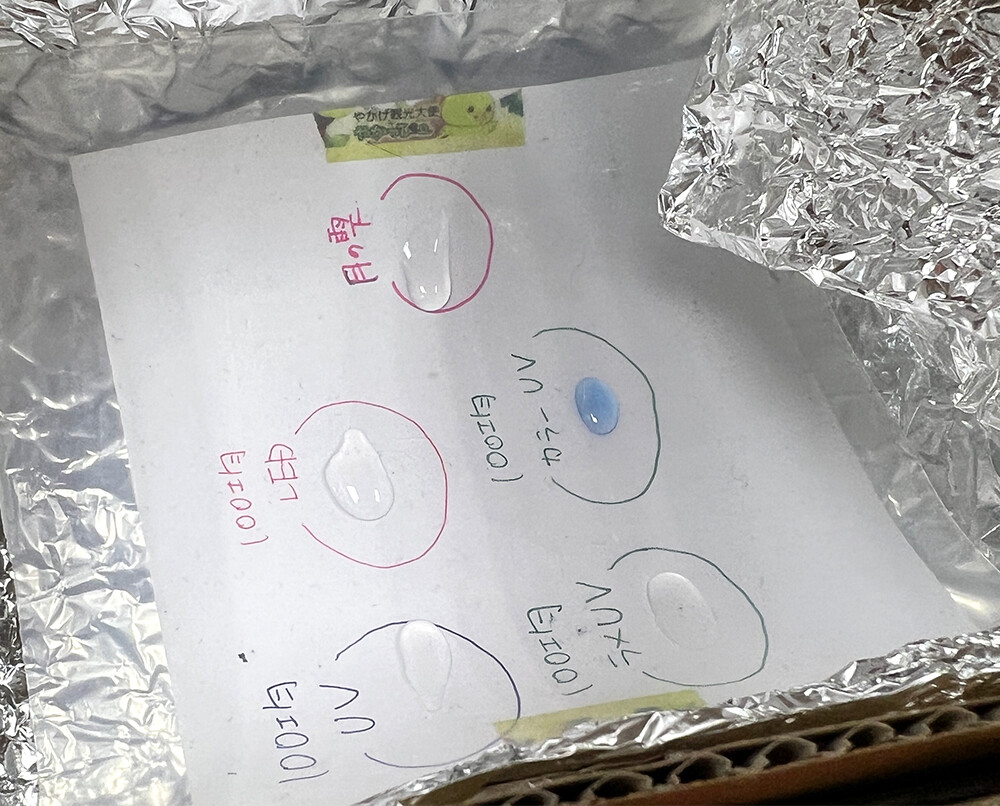

光を当てたレジンを取り出してみると。
箱が狭くて、レジンが流れてますね。

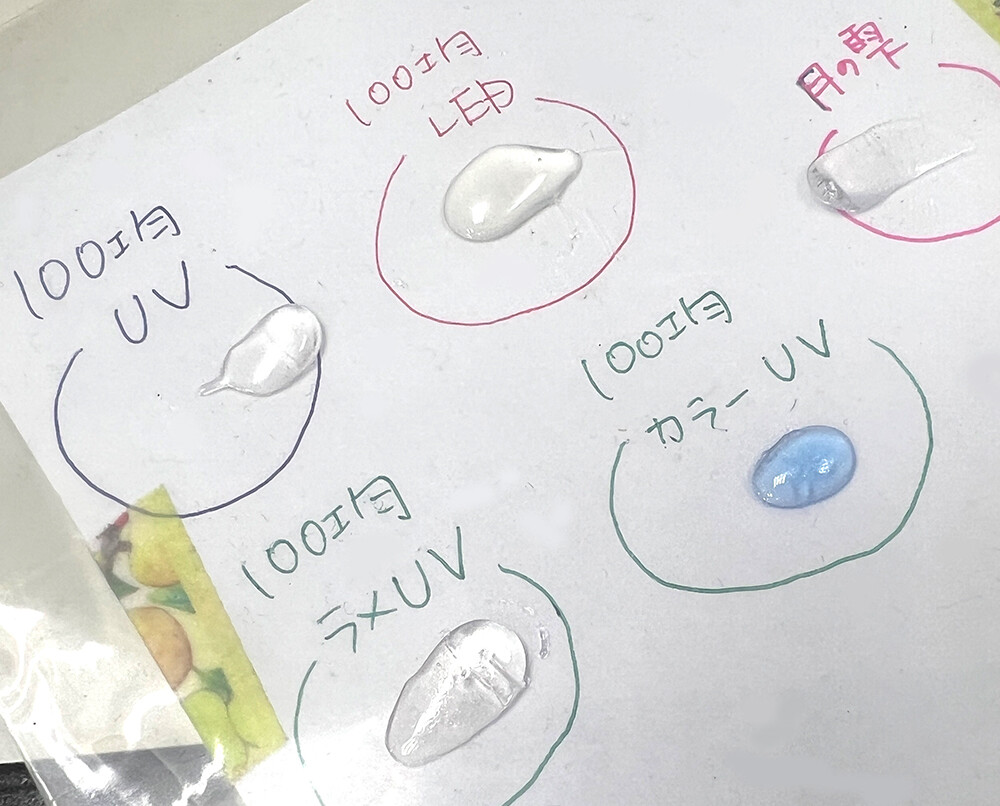

ではでは、3分間LEDライトを当てた結果は・・・！
(1)100均UVレジン→△レジン固まってますが、マットの上で滑ります
(2)100均LEDレジン→〇ほぼ硬化！
(3)100均UVレジン-ラメ入り→×半分しか硬化しなかったです
(4)100均UVレジン-カラー→△レジン固まってますが、マットの上で滑ります
(5)月の雫→×全体がゆるい
ほほう・・・・。
今までの中で、一番効果が出ている気がします。
では続いて。
+3分(合計6分)、LEDライトを当ててみました！

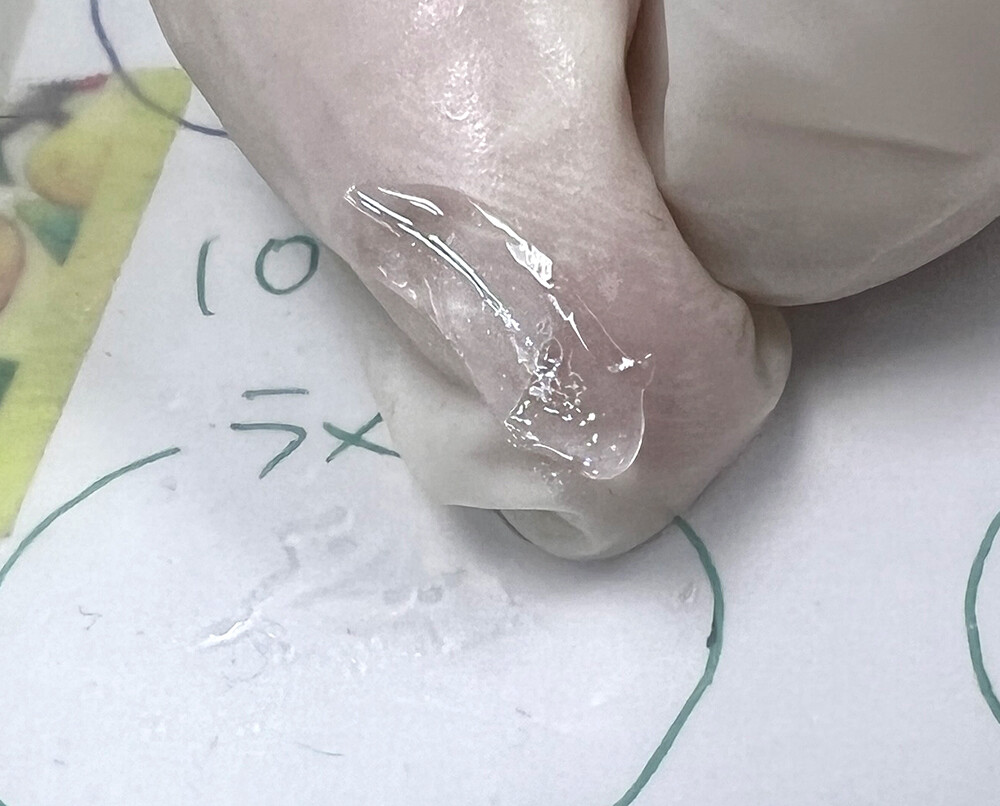

1番固まりが悪いラメ入りレジン、こんな感じです。
にゅるにゅるしてますね。

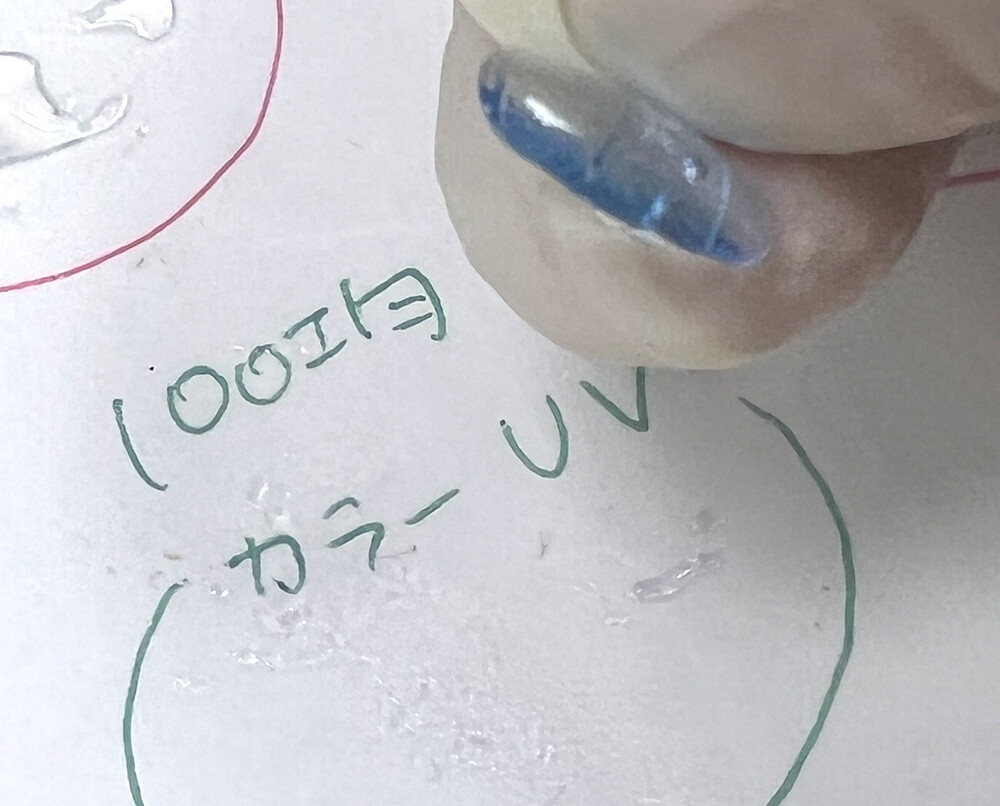

UVレジン-カラーはこんな感じ。
レジンはしっかり固まってます。でも、マットの上に未硬化ジェルが残ってますね。
うーん。まだ納得できる結果じゃない・・・結果じゃないけど・・・
(1)100均UVレジン→△レジン固まってますが、マットの上で滑ります
(2)100均LEDレジン→〇ほぼ硬化！
(3)100均UVレジン-ラメ入り→△レジン固まってますが、マットの上で滑ります
(4)100均UVレジン-カラー→△先ほどより固まってますが、マットの上で滑ります
(5)月の雫→〇ほぼ硬化！
にゅるにゅるしてますね。
UVレジン-カラーはこんな感じ。
レジンはしっかり固まってます。でも、マットの上に未硬化ジェルが残ってますね。
うーん。まだ納得できる結果じゃない・・・結果じゃないけど・・・
じゃぁそもそも、100均のライト性能はどんなもんなんだろう？？
ということで、先ほどとおなじ3分と6分で硬化実験してみました！
まずは3分ライトを当てた結果・・・！
続いて6分ライトを当てた結果・・・！
あれ？思ってたよりも好成績・・・
ということで、先ほどとおなじ3分と6分で硬化実験してみました！
まずは3分ライトを当てた結果・・・！
(1)100均UVレジン→△レジン固まってますが、マットの上で滑ります
(2)100均LEDレジン→△レジン固まってますが、マットの上で滑ります
(3)100均UVレジン-ラメ入り→△レジン固まってますが、マットの上で滑ります
(4)100均UVレジン-カラー→〇ほぼ硬化！
(5)月の雫→△レジン固まってますが、マットの上で滑ります
(1)100均UVレジン→△レジン固まってますが、マットの上で滑ります
(2)100均LEDレジン→〇ほぼ硬化！
(3)100均UVレジン-ラメ入り→△レジン固まってますが、マットの上で滑ります
(4)100均UVレジン-カラー→〇ほぼ硬化！
(5)月の雫→〇ほぼ硬化！
あれ？思ってたよりも好成績・・・
これもしかして、素直に100均のライト買った方が正解ってこと？
・・・・(´・ω・`)＜いっぱい実験したのに…。。。。
いやいやそんなはずは・・・・
これは、アレですね。あれデスよ！
ブレッドボードに挿し込んでるから、LEDの向きが色んな所に向いて固定もされてない上にLEDの間隔が広くて光が分散しすぎてるから、固まりにくいんじゃない？ね？
もしかしたら、基板にLEDをハンダ付けする事で方向が固定されて密度も高くなって光も集中したら、もう少し本数少なくても固まるかもしれないですよね！！ね！！
ということで！
IC用ユニバーサル基板 片面・ガラスコンポジット(デジタルパターン・電源アースライン付)
IC-701-72
を用意しました！
ブレッドボードに挿し込んでるから、LEDの向きが色んな所に向いて固定もされてない上にLEDの間隔が広くて光が分散しすぎてるから、固まりにくいんじゃない？ね？
もしかしたら、基板にLEDをハンダ付けする事で方向が固定されて密度も高くなって光も集中したら、もう少し本数少なくても固まるかもしれないですよね！！ね！！
ということで！
IC用ユニバーサル基板 片面・ガラスコンポジット(デジタルパターン・電源アースライン付)
IC-701-72
を用意しました！
初めて見るパターンの基板だったんですけど、なんかランドの形がブレッドボードに似ててLEDをみっちり取り付けできそうだったので。
と言う訳で、この基板に今までブレッドボードで作ってきた「UV+LEDランプ」を移し替えますよ！
・・・・でもこれ、どうやって移し替えたら良いんでしょうか？？
ということで、次回ブレッドボードからユニバーサル基板に移し替える、にチャレンジしたいと思います！
乞うご期待♪
