UV＋LEDランプの自作企画、第6弾でございます。
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★1」
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★3」
★「電工女子★レジンを固めるUV+LEDランプを自作しちゃうぞ！★5」

前回で『ブレッドボードで試作した「UV+LEDランプ」を基板に移し替える』と言う目標は達成したんですが、このままだとまだちょっと使いにくいなぁと。
何かというと、今のままだと自分でスイッチをON/OFFして操作しないといけないんですよ。
タイマー掛けて時間が来たらスイッチ切って、ていうのが結構手間で。

そこで、設定した時間になったら自動で電源をOFFにできないかなぁって思ったんです。
でも何をどう使ったらよいのか分からない～～～。


と少し頭を悩ませたんですが、分からないことをいつまでも考えているのは時間の無駄だなぁと。
頭を切り替えて開発部門の大先輩に相談してみました。

で、教えてもらったのが↓のタイマーキット。
★「タイマー基板キット3 / TM-5553」

って、なんか見たことあるキットだなー…？と思っていたんです。
ブログさかのぼっていたら・・・2017年09月21日に

★「電工女子、WonderKitを作ります！(第20弾:タイマー基板キット3です)」

作っていました～～～！＼(＾o＾)／
それも「では次回、タイマーキットを使って遊んでみようと思います！」って最後に言いつつ、どう扱えば良いのか分からず放置・・・6年を経てようやく日の目を見ることに！！！！


で、キットの説明書を改めて見るとスイッチをONするとタイマーが作動して、設定した時間が来るとOFFになるんだとか。
あら、やりたいことにピッタリじゃないですか！
なんでこんな便利なキット忘れてたんだろう...

と浮かれてたら！
そう上手く行かないのが世の中と言うもの。
更に説明を見てみるとこんな事が書かれていました。
『タイマー時間　約1秒～10秒(1秒単位)、　約10秒～100秒(10秒単位)』
 違うんです！
時間が足りない！
今回タイマーしたい時間は5分なんです。つまり300秒！全　然　足　り　な　い　！

このままだと「UV+LEDランプ」の照射時間が短くて使えない・・・こともないけど何度もスイッチONしないといけなくてめんどくさい！

さてどうしたものかと悩んでいると、そこはさすがの開発担当、タイマー時間を延ばす方法を教えてくれました！！
なんとこの★「タイマー基板キット3 / TM-5553」で使われている部品の一部を変更するとタイマー時間を変えられるのだと・・・！

その部品というのがC3の電解コンデンサ。
なんでもこのタイマー基板はタイマー用IC『555』と言うのを使っているんだそうで、そのタイマーの時間はICに繋がった抵抗とコンデンサの値で決まるんだそうです。
C3の電解コンデンサはタイマー時間10倍モードの時につながるコンデンサで、ここの容量を通常の3倍にすればタイマー時間も3倍の最長300秒になるんだそうです。

UVLED-5-16

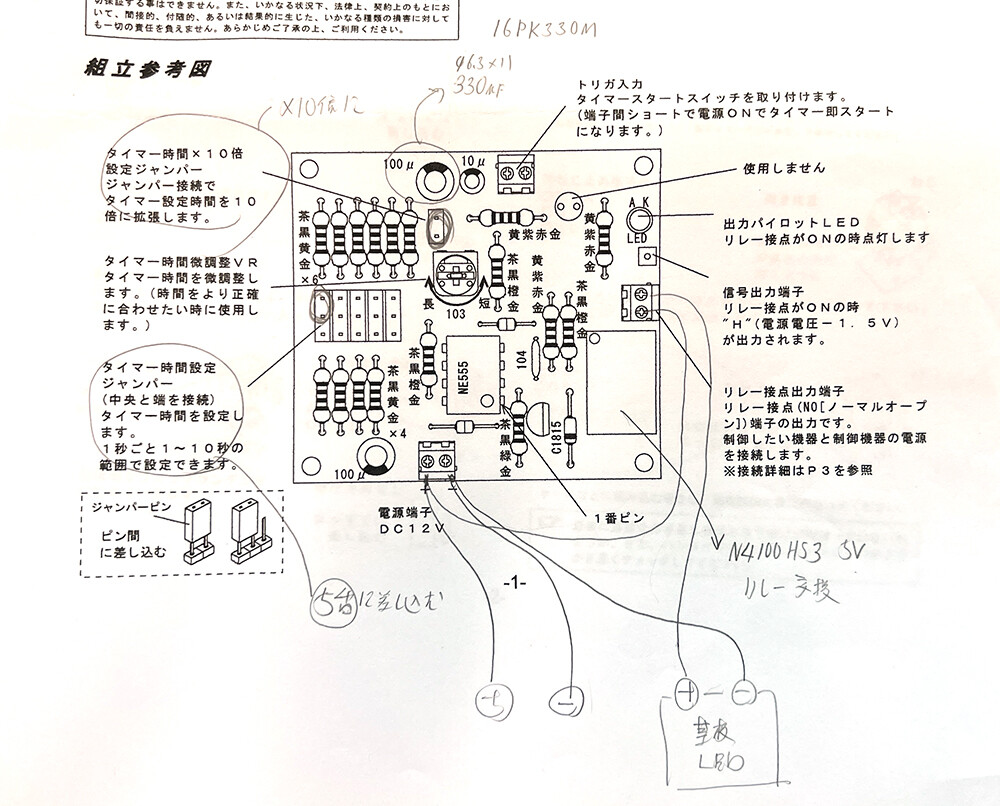

↑開発部門の大先輩が書いてくれたメモ。


ほーーーーーー。。。
そんなことができちゃうんですね…。

と言う訳で必要な部材も大先輩からもらったので、
キットを作っていこうと思います！！！



作り方は6年前に記事にしたので、今回はざざっと紹介です。

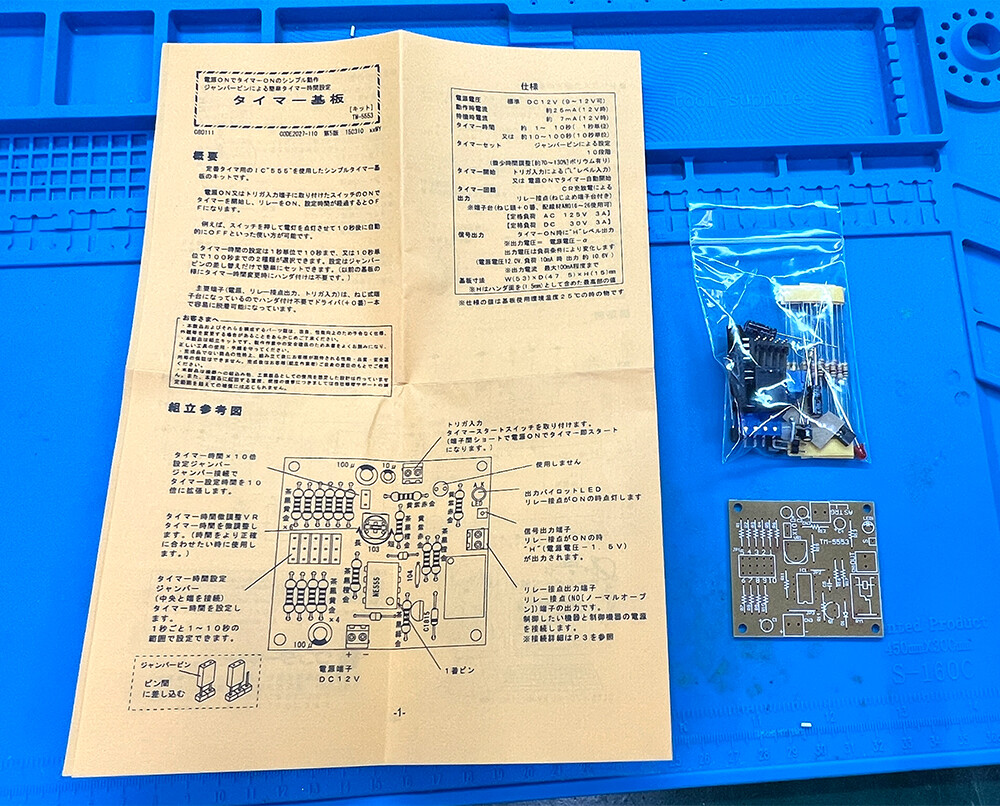

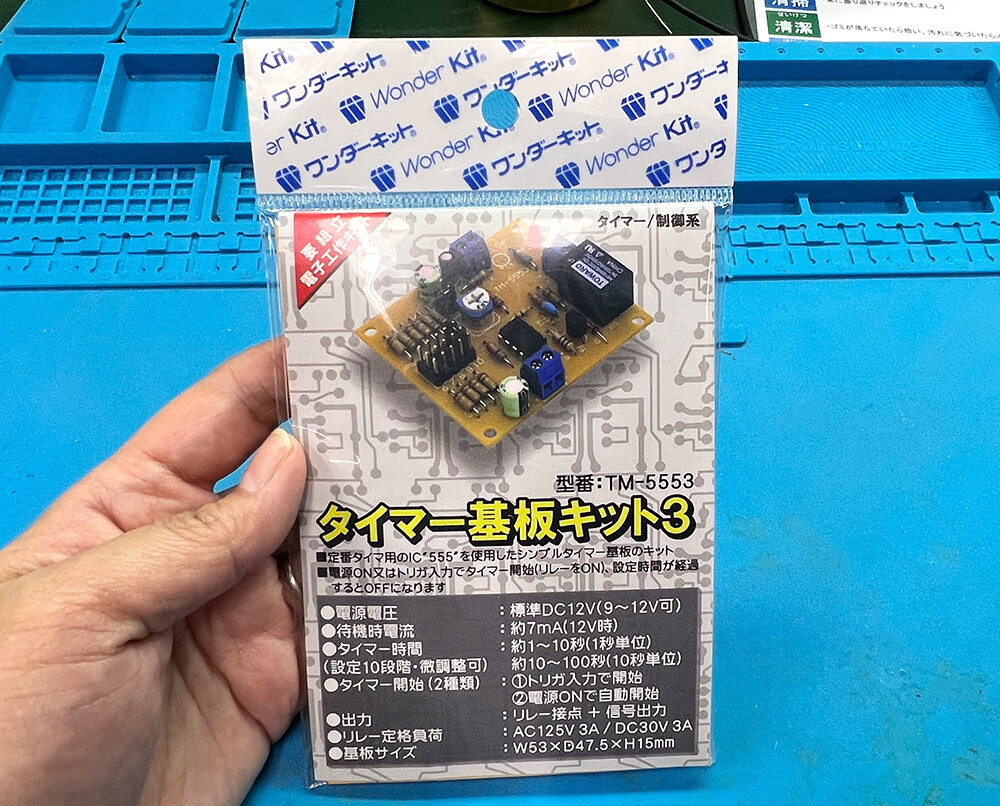

パッケージ。
UVLED-5-01

中身。
UVLED-5-02

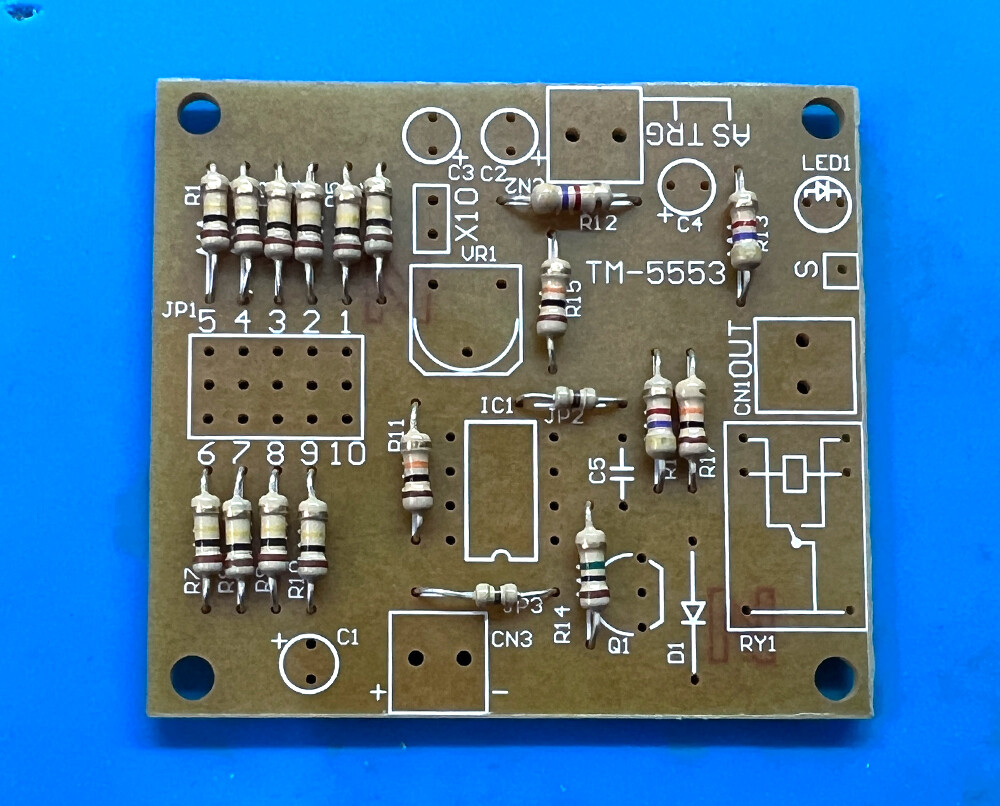

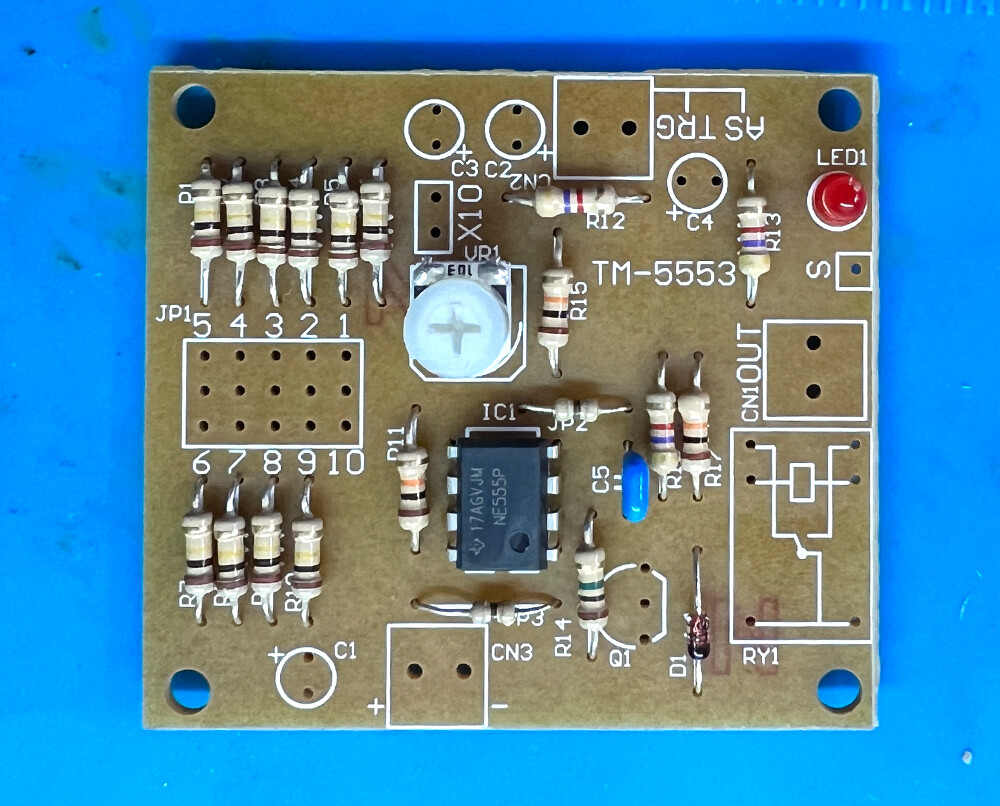

・・・で、まずはこう！！
UVLED-5-03

ほんで・・・こう！！！
UVLED-5-04

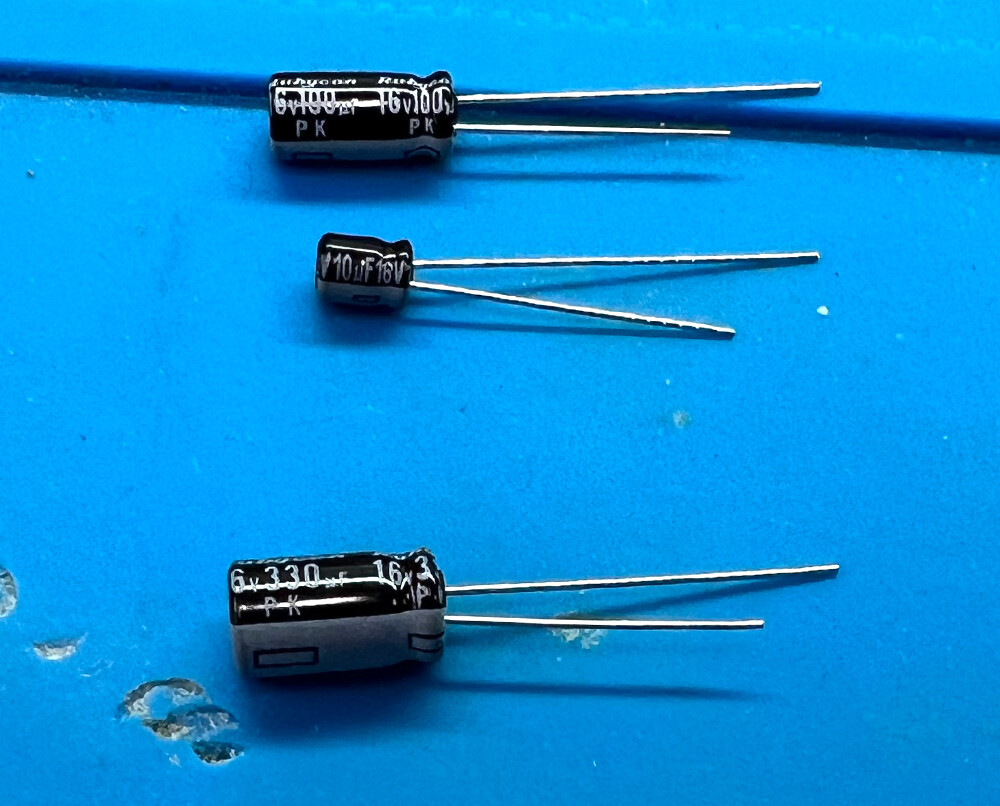

電解コンデンサのC3　100μFを約3倍の330μFに変更する、とのことなので…
UVLED-5-05


これが・・・
UVLED-5-07

こう！！
UVLED-5-06UVLED-5-08
330μFの電解コンデンサ、大きいですね。。。

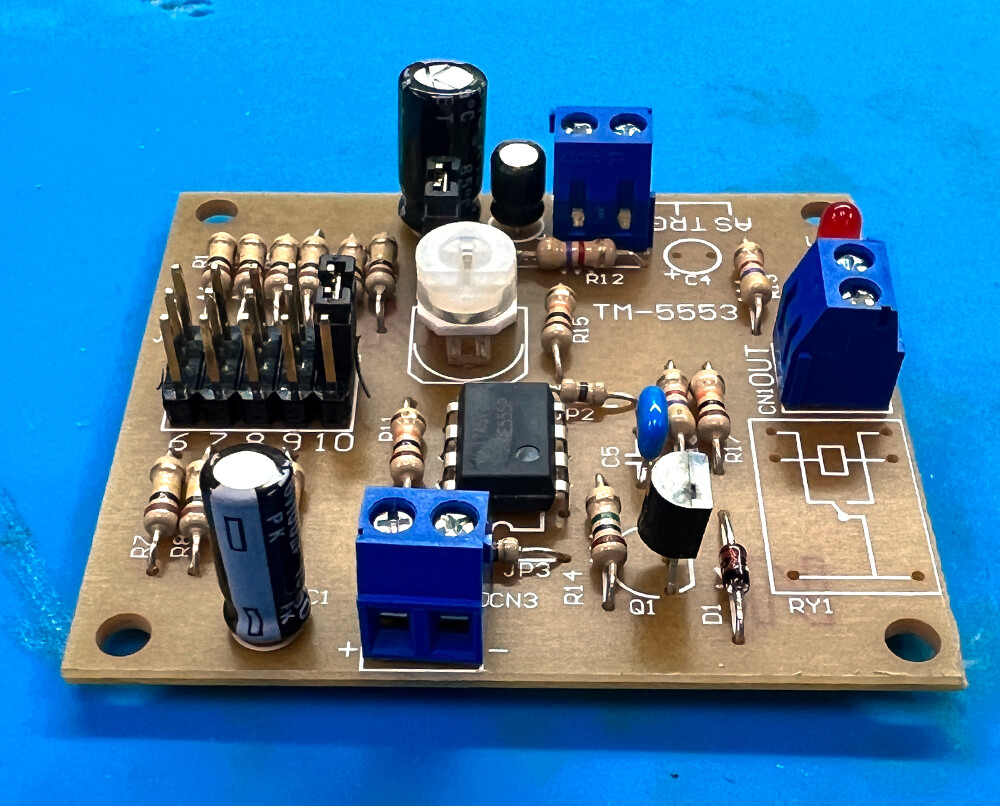

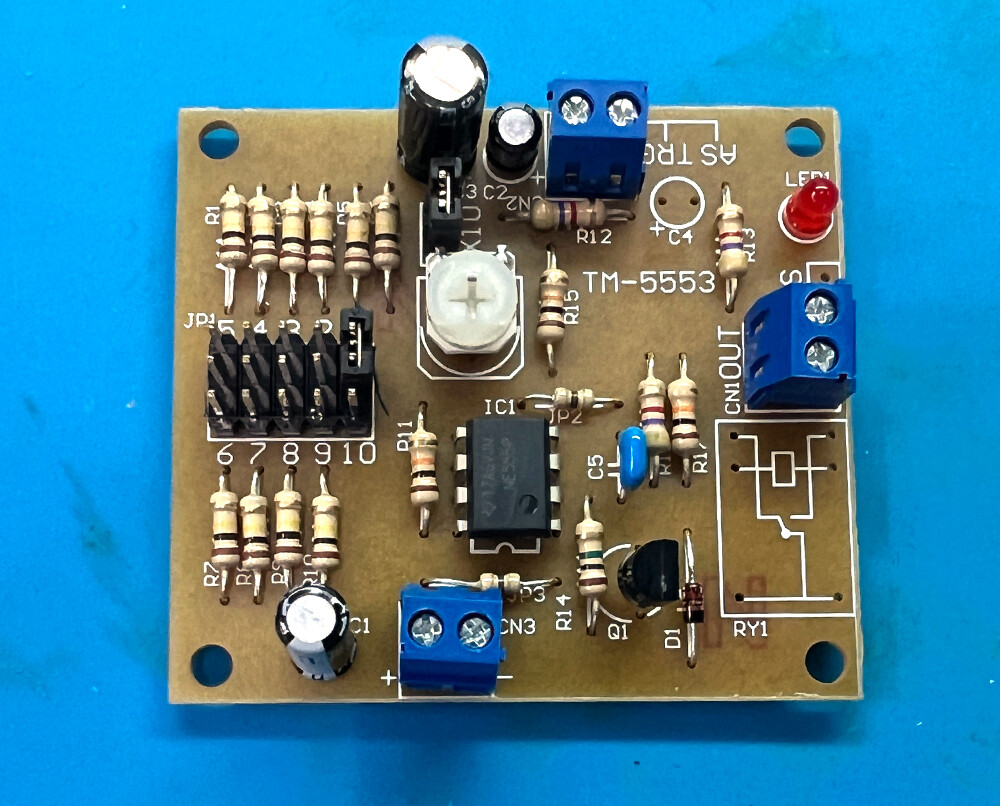

そして、残りの部品を取り付けます。
UVLED-5-09UVLED-5-10

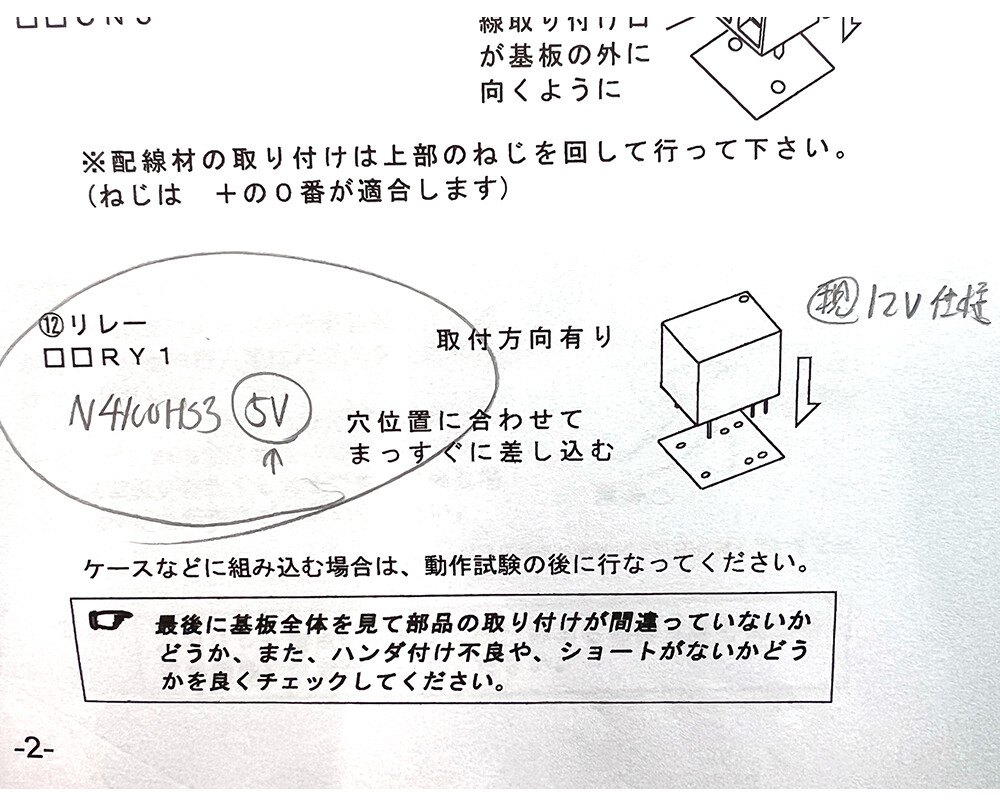

もう一か所、変更する部品がリレーです。
UVLED-5-11

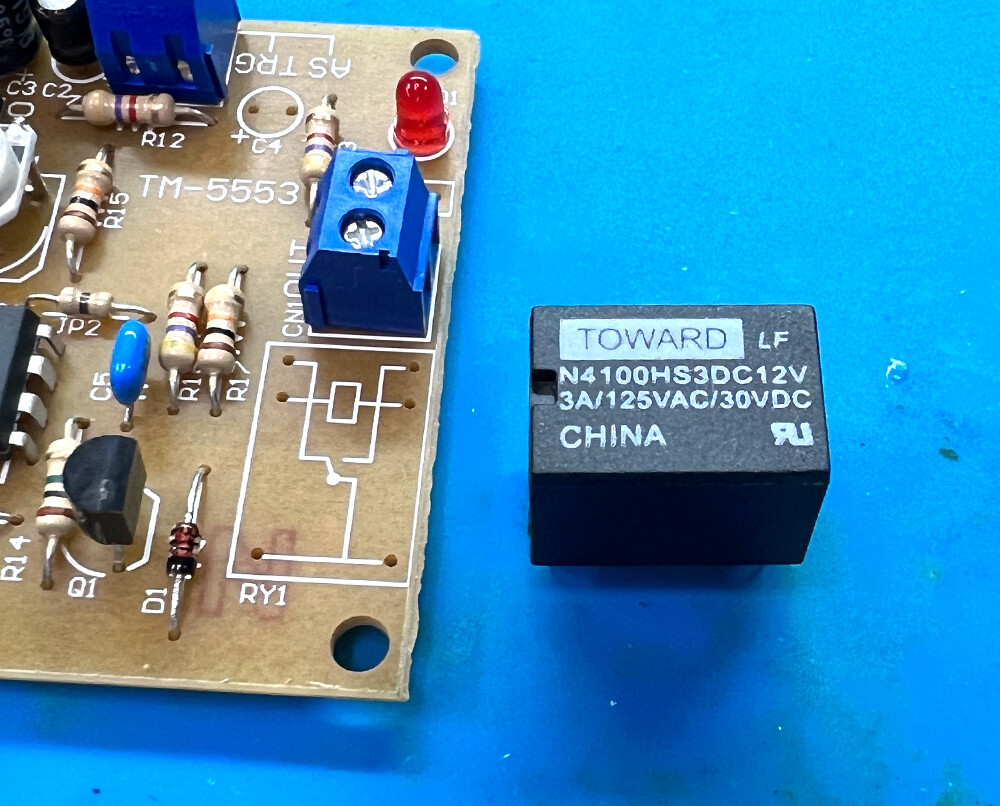

これが、キットの中に入っているリレー。
UVLED-5-12

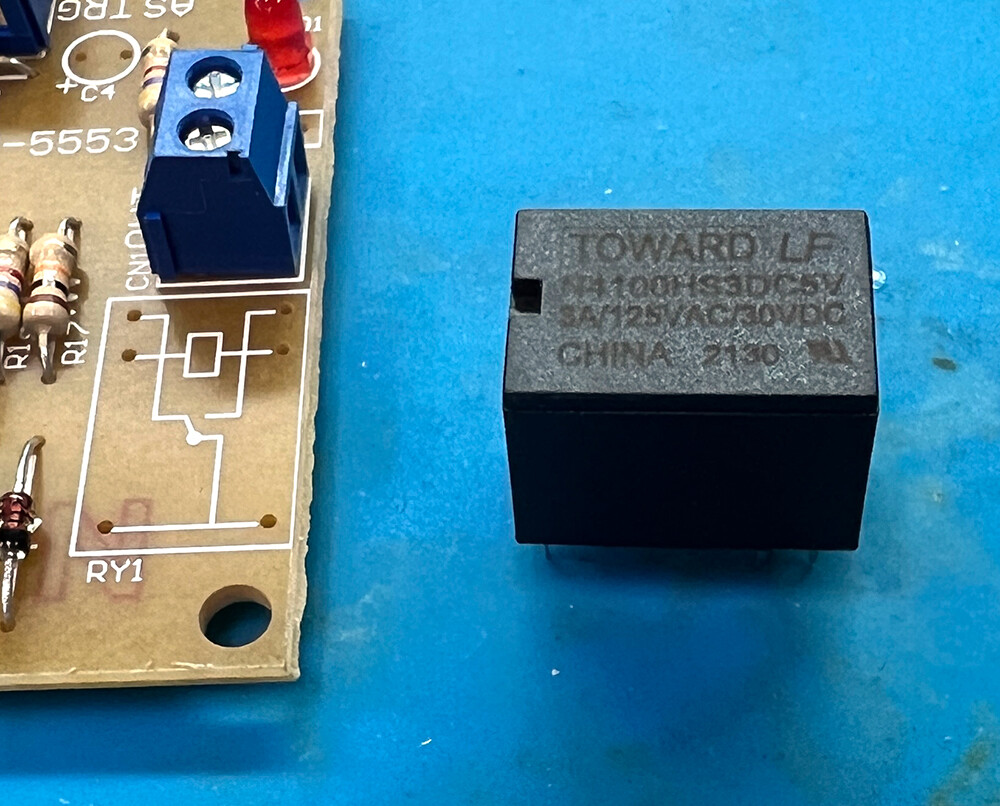

で、こちっちが差し替えるリレーです。
UVLED-5-13
元々はDC12Vで動くリレーが付いているんですけど、これを5V対応のリレーに変更します。

なんで？って聞いたら、タイマーキットの電源を5Vにするためなんだそうです。
このタイマー基板『TM-5553』の電源電圧はDC12Vなんですけど、実はリレーに合わせて12Vにしてるだけで、キット自体は5Vでも動くんだそうです。
なのでリレーを5V対応に変えることによってタイマー基板も5Vで動くようになって、「UV+LEDランプ」と同じ電源で動かせるようになったのです！
さすが大先輩。心憎い心配りです。
「UV+LEDランプ」と電源が共通になったらACアダプタも1個で済むので色々助かりますね。

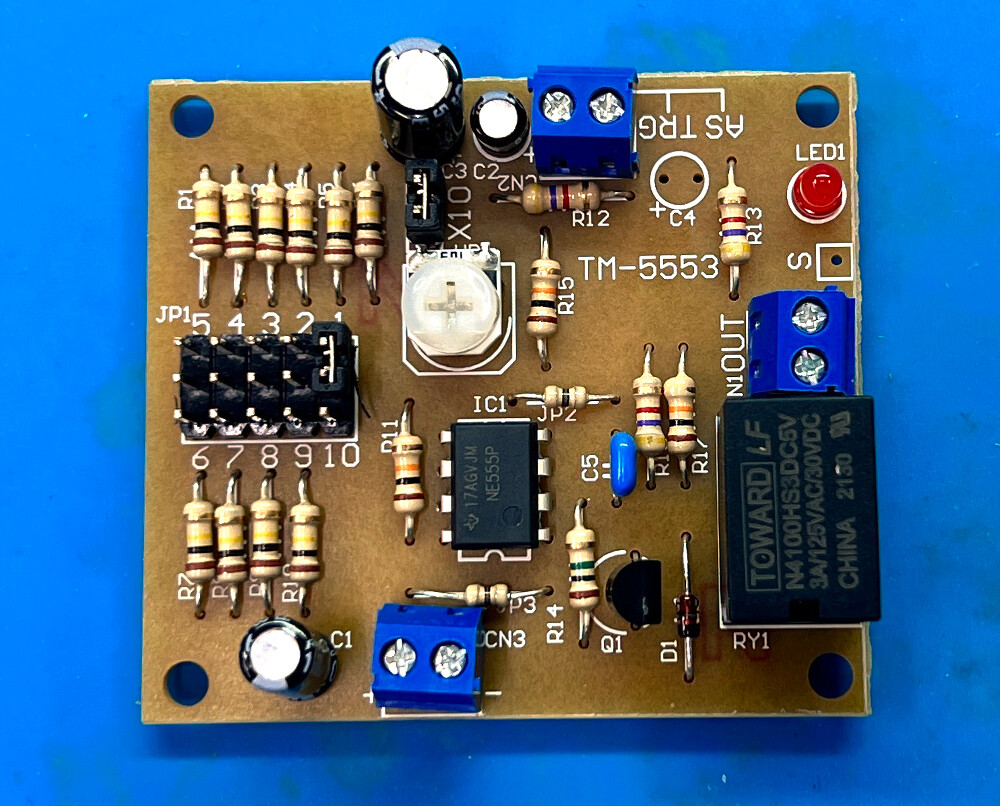

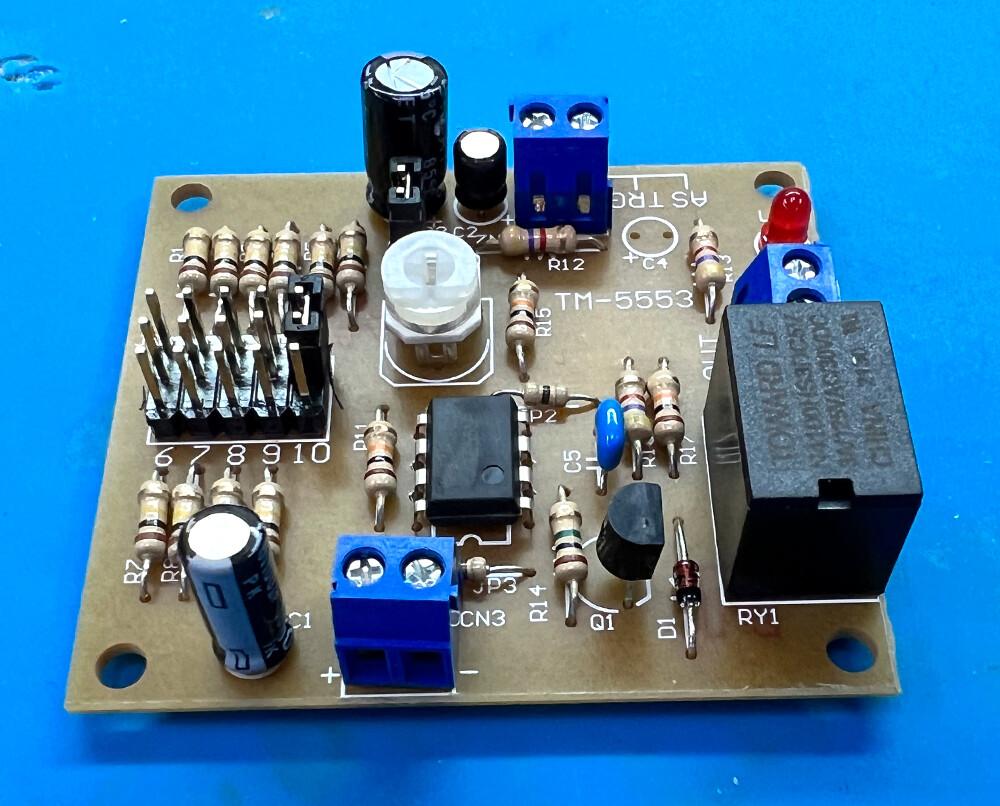

ということで、部品を変更して完成したのがこちら。
UVLED-5-14UVLED-5-15


さーて、うまく作動するのでしょうか！
次回は改造したタイマー基板がちゃんと300秒カウントしてくれるのか大実験です！


みなさんもぜひタイマー時間を調節してみてくださいね♪
