★「電工女子★ソレキット ビッグクラッピーナノ?を作ります!」

気になる人も多かったようで、反応も上々なのがオカポンは嬉しかったです。
が!
★「ビッグクラッピーナノ?」をパチパチ動かすためには、基板についているタクタイルスイッチを押さなければいけません。
スイッチを押すと手を合わせ、スイッチを離すと手も離れます。
なのでパチパチパチパチ連打したい場は何回も指でスイッチ押さなきゃいけないんです。
ビッグクラッピーナノ?-2
ちょっと面倒くさい・・・・。


自動でめっちゃ沢山パチパチパチパチパチ手を叩いてくれたら、面白いんだけどなぁ‥‥
スイッチを自動で連打してくれる都合のいい高●名人みたいなキット、あったりしないかn・・・・・あったー!!!

★「連射キット / SK555」
sk555
その名もズバリのキットですね。

と言う訳で今回は!
この連射キットを作ろうと思います!!
パッケージはこちら。
SK555-1
右上に「タイマーICを使った自作の連射キットコレデキミモ早打ち名人」って書いてます。
怪しい・・・(笑)
約30年以上前にシリコンハウスで開発、発売されて、愛され続けて今に至る!なキットだそうです。
元々はファ●コンとかメ●ドライブのコントローラーに接続して、ボタンを連射させるためのキットなんだとか。


ということで、中身はこちら。
SK555-2
中身少ない!

説明書もこんな感じ。
SK555-3
文字ばっかりで絵とか図が少ない・・・
しかも解りにくい・・・・
オカポン、正直言うと書いてあることの半分も理解できませんでした・・・

ということで、分かる範囲で頑張っていきましょう!
まずはリストと照らし合わせて、部品が揃っているかの確認です。
SK555-4
うん、オッケー( ´∀`)bグッ!

では組立開始です。部品が少ないから説明書が不親切でもなんとかなるナル!
とりあえず、背が低い小さめの部品から取り付けます。
まずは抵抗。(取り付け方向、無し)
SK555-5


次にスイッチ、可変抵抗(取り付け方向、あり)を取り付けます。
SK555-6


そしてダイオード。(取り付け方向、あり)
SK555-7SK555-8
説明書を見ながら、部品を取り付けましょう!

さらにコンデンサ。(取り付け方向、あり)
SK555-9SK555-10
筒状の電解コンデンサは足が長い方が『+』です。
青い積層セラミックコンデンサは取付方向なしです。

最後にIC。(取り付け方向、あり)
SK555-11
部品に「●」印がついているのが、「1番ピン」でしたね。
1番ピンを凹みマークの方にします。

ということで、完成~。
SK555-12
そこまで難しくなかったです!


さていよいよ。ここからが本番。
今作った連射キットと、★「ビッグクラッピーナノ?」をつなげたいと思います。
用意したのはこちら!!
SK555-13

★「QI片端圧着済ワイヤー450mm黒 / QW-1BK」×1
qw1bka

★「QI片端圧着済ワイヤー450mm赤 / QW-1RD」×1
qw1rda

★「QIコネクタ02P★受注単位有★ / QI-2」×1
qi2a


QIコネクタに、ワイヤーを挿し込みます。
SK555-14SK555-15


このコネクター部分は、★「ビッグクラッピーナノ?」の基板に挿し込みます。
SK555-16
ちなみに取付方向アリです。
赤い線を基板の「CN4」と書かれた端子につないでください。


コネクタが付いていない方は★「連射キット / SK555」に取り付けます。
黒い線は基板の「-」に。赤い線は基板の「A」に取り付けます。
SK555-17


基板にも、電源を供給しなければいけません。
とりあえず、ACアダプタを使うとして・・・★「DC2.1φジャック付きケーブル/1.8m / #15」を取り付けようと思います!
sharp15b


取り付ける位置は、こう。
SK555-18
白い方が「+」、黒い線が「-」に。
・・・ということは、「-」の穴にケーブルが2本入ります。ちょっとギリギリな感じですが、ワイヤーが細い為、頑張れば入ります!
ということで、こんな感じ。
SK555-19SK555-20


全体図は、こちら。
SK555-22


これで準備完了!
さーて、スイッチを押してみましょう



おぉぉぉぉぉ!!!!
いけました!!!!!
連射キットのスイッチを押してる間、★「ビッグクラッピーナノ?」は手をたたき続けてます!
大成功!

ちなみに連射キットのこの↓半固定抵抗を回すと、パチパチの間隔が変わります。(連射の速度が変わります)
SK555-21
具体的には↓

たーのーしー!!!
連射が早すぎると、反応が追いつかなくてブルブルしてるトコとかかわいー!!

こんな簡単に自動でパチパチしてくれるなんて!
・・・・★「ビッグクラッピーナノ?」と★「連射キット / SK555」・・・やりたいことが、頭に浮かびました!(゚∀゚)
さーて、形に出来るかな・・・?



みなさんも是非、作ってパチパチしてみてくださいね♪


(記事:オカポン)
更新予定:毎週木曜日(次回は8月25日です!)

記事担当:共立エレショップ
[ハンダ付け不要-非マイコン系]


本日は!
つい最近エレショップに登録した★「タカハ機工 ソレキット ビッグクラッピーナノ? / SKN-1521-03」を、作りたいと思います!!!
SKN152103a


オカポン、このキットの元になる「ビッグクラッピー」を初めて見たのが、2018年8月5日のMaker Faire Tokyoでした。
SKN-1521-03-1
ノリノリで歌いながらパンパン手をたたいてる、この佇まい。何とも言えない可愛い顔。バツグンの存在感。めちゃくちゃ目を惹かれました。

それが!ナノサイズ(手のひらサイズ)になって、登場なのですよ!(こちらはスイッチを押すと手をたたくだけですが)
これは、もう作るしかない。
夏休みの工作にもピッタリですしね!!

ということで、早速作っていきましょう~!!!
キットの他に用意するものは
・プラスドライバー
・モバイルバッテリー、またはUSB充電器
・パーツ入れ(あれば便利。ネジが転がっていくのを防げます。オカポンオススメは★「工作マット / 350×250mm / KP-S130PLUS」)です。


まずは、パッケージ。
SKN-1521-03-2

そして、中身。
SKN-1521-03-3

★ビッグクラッピーナノ?の本体はMDF材という木の板です。
MDF材はワンダーピュアのスピーカエンクロージャーにも使われてる、丈夫で加工のし易い板材です。
このMDF材には切り込みが入っていて、ぐっと力を入れると取れます。(割れやしないかとドキドキしましたが!)
で、取れたパーツにはバリがあるので、付属の紙やすりでバリを取ります!
SKN-1521-03-10SKN-1521-03-8
今まで作ってきたタミヤやエレキットなどの組立キットは、プラスチックをニッパーで切り離していたのでなんだか新鮮な感じです。
これ、MDF材をレーザーでカットしてるんでしょうね。
なんだかハイテクな感じです。

シールもしっかりツヤツヤしっかり分厚くて、良い感じ!!
SKN-1521-03-4


組立説明書はフルカラーで分かりやすいと思います!
説明書にはYouTubeの組み立て方法へのリンクもあるので、それを参考にしても良いかと思います!


・・・この動画に気付いたの、作り終わった後なんですけどね…。


ではでは。作り方は↑の動画に任せるとして。
オカポン的に慣れなくて戸惑った箇所や、すごい!!と思った箇所を紹介します!

最初の「ソレノイドのプッシュバーをAに圧入する。」という部分。
SKN-1521-03-11SKN-1521-03-12
Aパーツの穴が結構小さめで、ソレノイドのプッシュバーが簡単に入らないので、力が必要です。
机に押し付けたり、トンカチを使うのも良いみたい。
ソレノイドの軸はモーターの軸とは違ってコイルの中にあるただの棒なので、多少強く叩いても問題ないんだそうです。


次に付属の接着剤。
こちらは少しキャップが浮いているのですが、ぐっと回してねじ込むと中のアルミ部分が破れて接着剤が出るようになります。
SKN-1521-03-5
チューブタイプの接着剤というと、フタの外側にある突起で接着剤を出す口を開けるイメージでしたけど、この接着剤はフタを閉めて口を開けるタイプでした。


凄い!!と思ったのが、本体パーツを組み立てる時の「皿ネジ加工面」
SKN-1521-03-6SKN-1521-03-7
分かりますか!?「C」と印字されてる面には、皿ネジを入れた時に飛び出ないよう、加工されているんです!どうやっているんだろう‥‥すごい。

SKN-1521-03-9
ネジ穴に凹みを付けることで皿ネジの頭が飛び出ないようになっているんですねぇ。


手のパーツのシールは、裏表左右が決まっています。
SKN-1521-03-13SKN-1521-03-14
手の甲(腕を入れる方)のシールは、穴が開いているので間違えないように気を付けてくださいね!


最後に本体パーツにソレノイド、手パーツを組み立てる部分。
SKN-1521-03-15SKN-1521-03-16
この箇所↑のネジがなかなか留めにくくて。
ネジが小さいのと、MDF材の穴位置とソレノイドの穴位置がうまくあわなくて、ねじが空回りして心折れかけました。
穴位置が合わさった状態で、ぐっと力を入れてネジを回しこむと、きれいにハマりますので頑張って!!私も頑張った!!


ということで、スタンドに立てて、完成です!!!
SKN-1521-03-17SKN-1521-03-18
はーーーーー!!!!!カワイイ!!!!!!
無駄にスイッチ押しちゃうもんね!パンパン言わせちゃうもんね!!!!

・・・って、あわさった手が元に戻らない・・・!
なんでだ~?

実はオカポン、この部分↓のネジをぎゅうぎゅうに締めていた為、動かなくなっていた模様。
SKN-1521-03-19SKN-1521-03-20

プラスドライバーで少しネジを緩めてあげると、無事パチパチしてくれるようになりました!
良かったー!!

ビッグクラッピーナノ?-1

みなさんも是非、作ってパチパチみてくださいね♪


裏面。
ビッグクラッピーナノ?-2


(記事:オカポン)
更新予定:毎週木曜日(次回は8月18日です!)

記事担当:共立エレショップ
[ハンダ付け必要-非マイコン系]

皆様、スイッチはお好きでしょうか?

私も大好きです!!

と言う訳で。
スイッチ押したとき~ 大成功!
スイッチを押してる時に光っても、スイッチを押してる指とかに隠れて光ってるのがよくわからないよね!みたいな感じになっていました。
そんなこともあり、じゃぁ逆にスイッチを押していない時にLEDが光って、スイッチを押すとLEDが消えるようにするにはどうしたら良いの?と言うごもっともな質問が届きました。

結論から言うと前々回紹介したスイッチでそれをするには別に回路が必要になってとても面倒になります。
なので今回は、別のスイッチを使って前々回の逆パターンを実現させたいと思います。

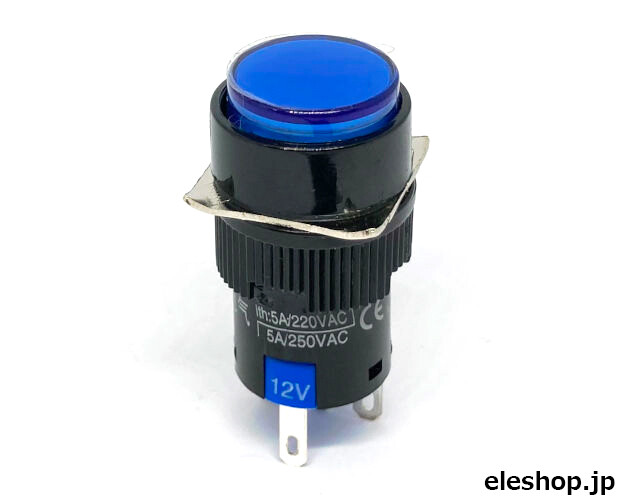

使用するスイッチはこちら。
前々回のスイッチとどこが違うかといいますと、スイッチの機構が違うんですね。
前々回のスイッチは端子が4個(LEDのプラスとマイナスとスイッチ用端子2つ)しかなかったんですが、今回のスイッチは端子が5個あるんです。

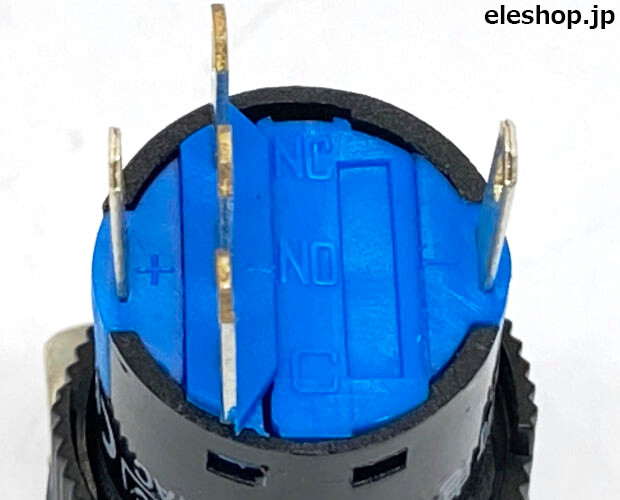

LA128Ae
LEDの端子がプラスとマイナスで2つ有るのは同じなのですが、スイッチ用の端子がなんと3つもあるんですね。
『C』と言うのは『コモン(Common)』で、起点になる端子です。
『NO』は『ノーマルオープン(Nomally Open)』のことで、通常開いている端子です。
『NC』は逆に『ノーマルクローズ(Nomally Close)』のことで、通常閉じている端子です。
といってもわかりにくいですね。

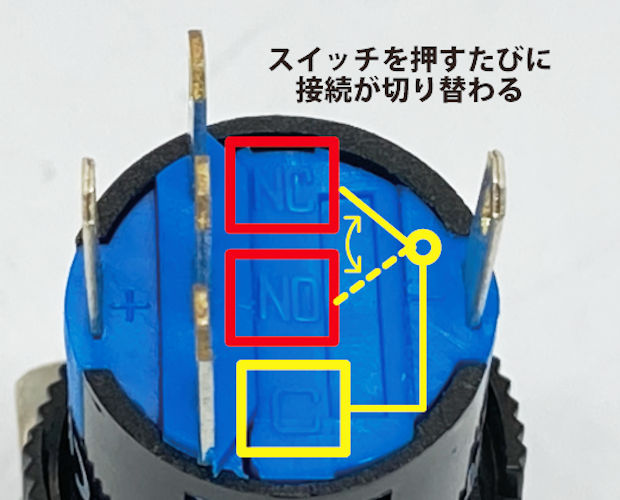

図にすると↓こんな感じ。
C接点の説明
スイッチがOFFの状態では『C』と『NC』がつながっています。
スイッチを押してONにすると接続が『C』と『NO』に切り替わるんです。
電気工事士的には3路スイッチみたいなものだと言えば分かりやすいでしょうか。
この機構のスイッチを使うと、スイッチがOFFの時LEDが光って、スイッチをONにするとLEDが消える状態が簡単に作れるのです。

さて、実際の工作に入る前にもう1点解説を。
今回のスイッチは『オルタネイト』動作のスイッチを選びました。
他意はないのですが、前々回使用したスイッチが『モーメンタリ』動作だったので、なんとなく『オルタネイト』にしてみた次第です。

では『オルタネイト』と『モーメンタリ』の違いって何かと言うと。
『オルタネイト』はスイッチを押すたびにONとOFFが切り替わる動作のこと。

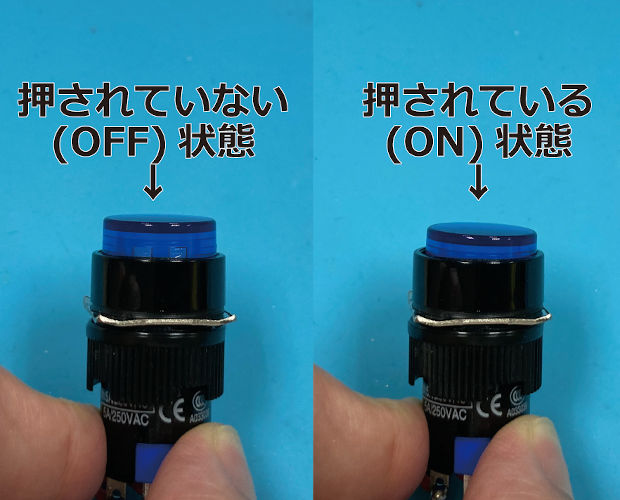

オルタネイト機構のスイッチ
押した状態を保持できるスイッチなんですね。
逆に『モーメンタリ』は押している間だけONになる動作のこと。
ONになりっぱなしを防げる安全なスイッチなんですね。

ちなみに『オルタネイト』と『モーメンタリ』の動作の覚え方は、
『オルタネイトは押すとそこにおるタネイト』
と、シリコンハウスでは昔から教えられてきました。(モーメンタリは戻るからモーメンタリ、とも)
この『おる』と言うのは『居る』の大阪弁表現で、『押したら押された状態でとどまる』と言う意味合いです。
大阪の人間には覚えやすいですね。

閑話休題。

ではスイッチを配線していきましょう。

今回はスイッチがOFFの状態の時LEDを光らせたいので、LEDのプラス側の端子と『NC』の端子をつなぎます。

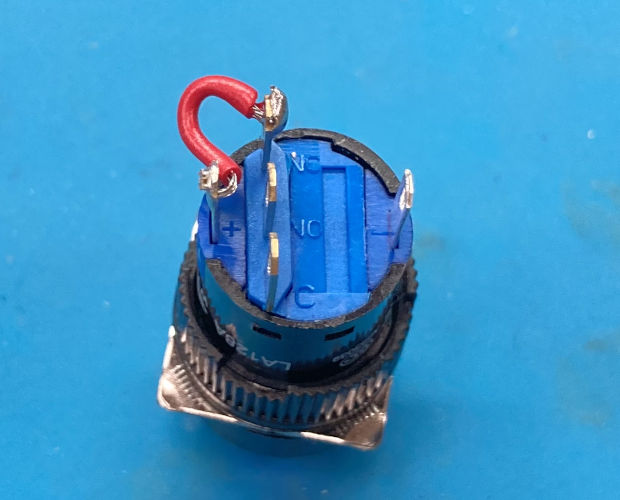

NCとLEDの+をつなぐ
逆に動かしたい機器はスイッチがONの時に動作させたいので、機器のプラス側と『NO』端子を接続します。
あとは『C』端子は電源のプラス側に、LEDのマイナス側の端子と機器のマイナス側を電源のマイナス側に繋げば配線は完了です。

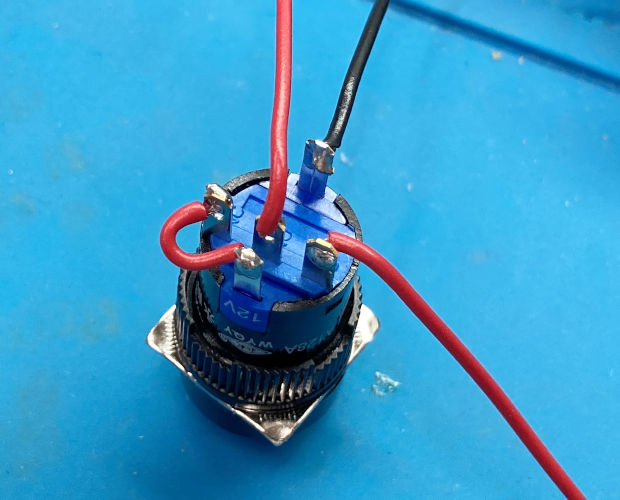

その他の配線完了
シンプルにまとまりました。

では今回も前々回使用したDCファンを接続して結果を見てみましょう。

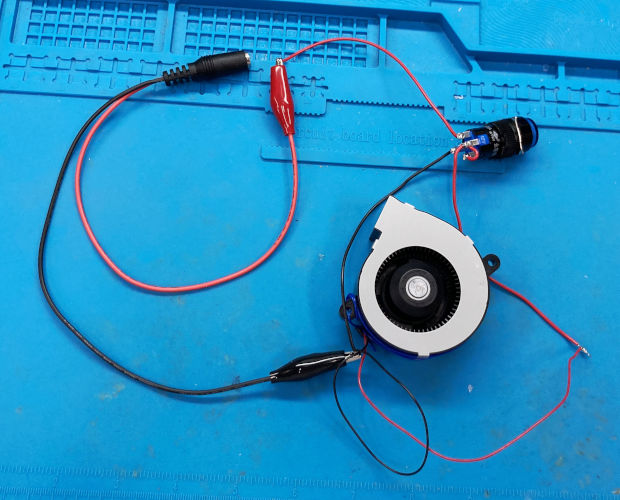

すべての配線が完了
これで準備完了。

電源をつなぐと・・・
LEDが光っている時ファンは止まっている
スイッチが光りました。
わかりにくいですがファンは回っておりません。

スイッチをONにすると・・・
スイッチONでLEDが消灯しファンが回る
スイッチのLEDは消灯してファンが回りました。
大成功です!

ちなみに今回使用したスイッチで、前々回試したようにスイッチを押した時にLEDを光らせたい場合は、LEDのプラス側と『NO』端子を接続すれば実現できます。
実に簡単ですね。

と言う訳で。
照光スイッチを使ってみよう大作戦は見事成功に終わりました。


みなさんも是非、スイッチを光らせてみてくださいね♪


(記事:伊東)
更新予定:毎週木曜日(次回は8月4日です!)
