先週作った★「タカハ機工 ソレキット ビッグクラッピーナノ？ / SKN-1521-03」、いかがでしたか？

★「電工女子★ソレキット ビッグクラッピーナノ？を作ります！」

気になる人も多かったようで、反応も上々なのがオカポンは嬉しかったです。
が！
★「ビッグクラッピーナノ？」をパチパチ動かすためには、基板についているタクタイルスイッチを押さなければいけません。

なのでパチパチパチパチ連打したい場は何回も指でスイッチ押さなきゃいけないんです。

ちょっと面倒くさい・・・・。


自動でめっちゃ沢山パチパチパチパチパチ手を叩いてくれたら、面白いんだけどなぁ‥‥

スイッチを自動で連打してくれる都合のいい高●名人みたいなキット、あったりしないかｎ・・・・・あったー！！！

★「連射キット / SK555」

その名もズバリのキットですね。

と言う訳で今回は！

この連射キットを作ろうと思います！！

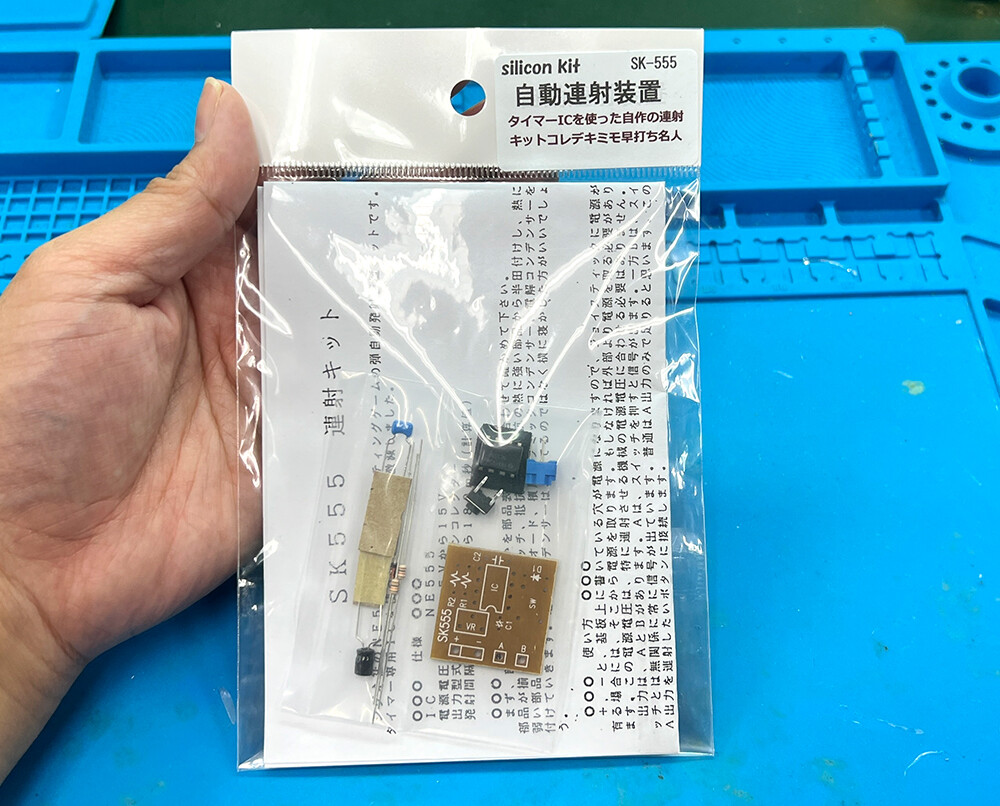

パッケージはこちら。

右上に「タイマーＩＣを使った自作の連射キットコレデキミモ早打ち名人」って書いてます。
怪しい・・・(笑)
約30年以上前にシリコンハウスで開発、発売されて、愛され続けて今に至る！なキットだそうです。
元々はファ●コンとかメ●ドライブのコントローラーに接続して、ボタンを連射させるためのキットなんだとか。

ということで、中身はこちら。

中身少ない！

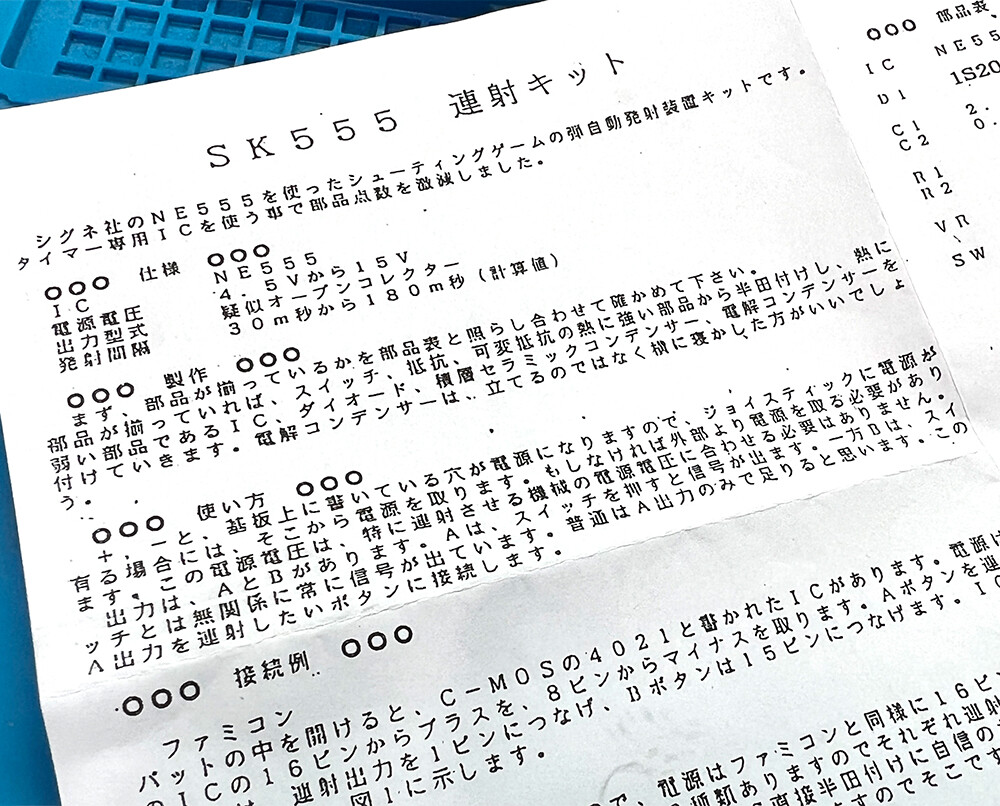

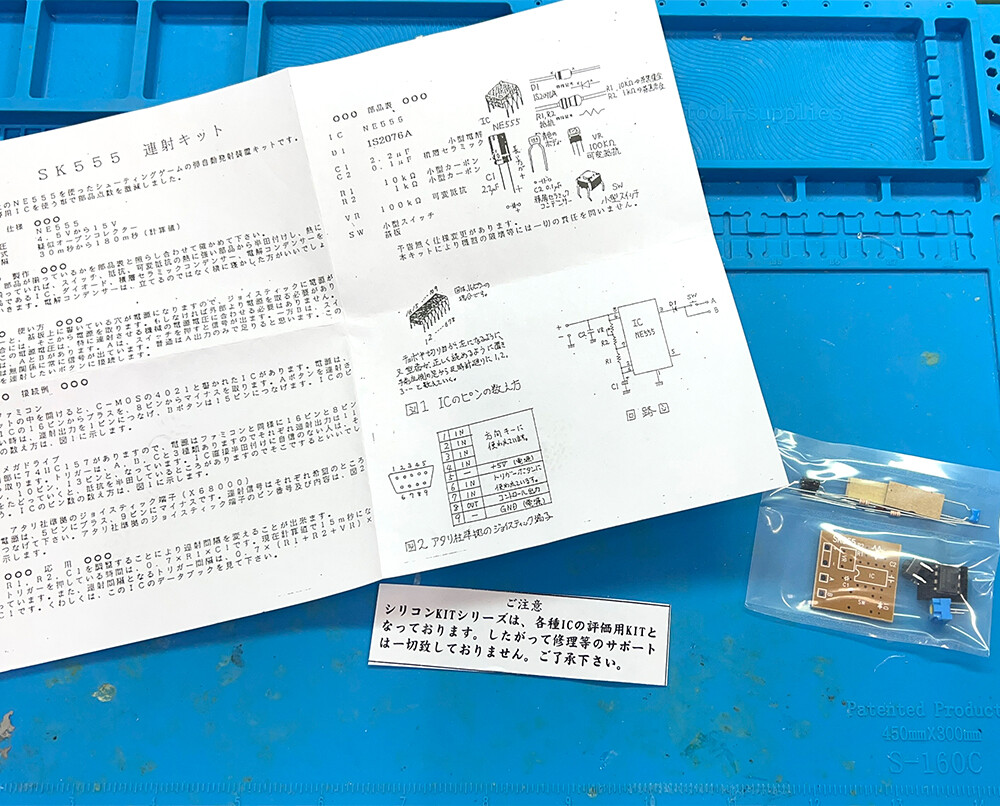

説明書もこんな感じ。

文字ばっかりで絵とか図が少ない・・・

しかも解りにくい・・・・

オカポン、正直言うと書いてあることの半分も理解できませんでした・・・

ということで、分かる範囲で頑張っていきましょう！

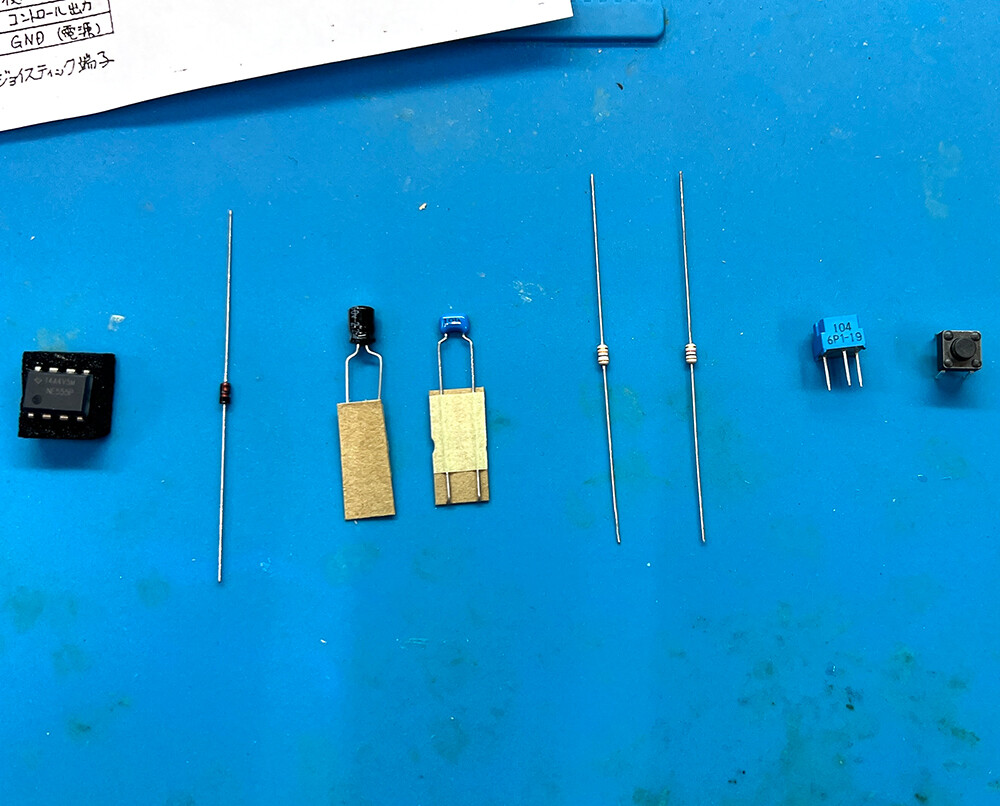

まずはリストと照らし合わせて、部品が揃っているかの確認です。

うん、オッケー(　´∀｀)bｸﾞｯ!

では組立開始です。部品が少ないから説明書が不親切でもなんとかなるナル！

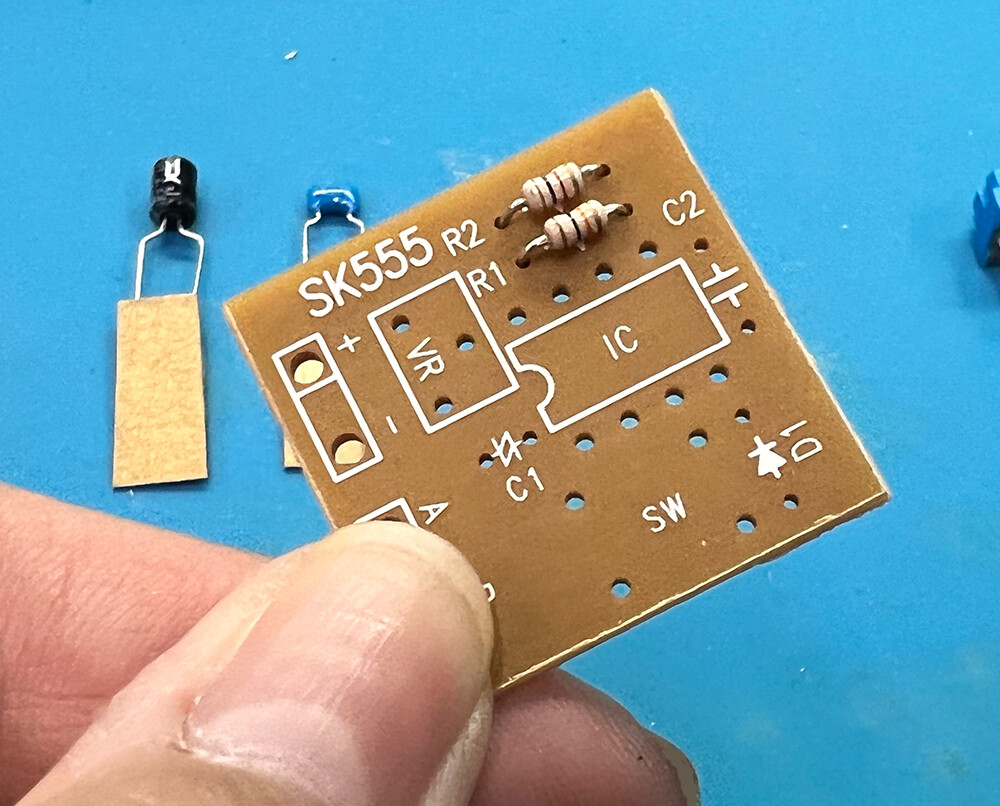

とりあえず、背が低い小さめの部品から取り付けます。
まずは抵抗。(取り付け方向、無し)

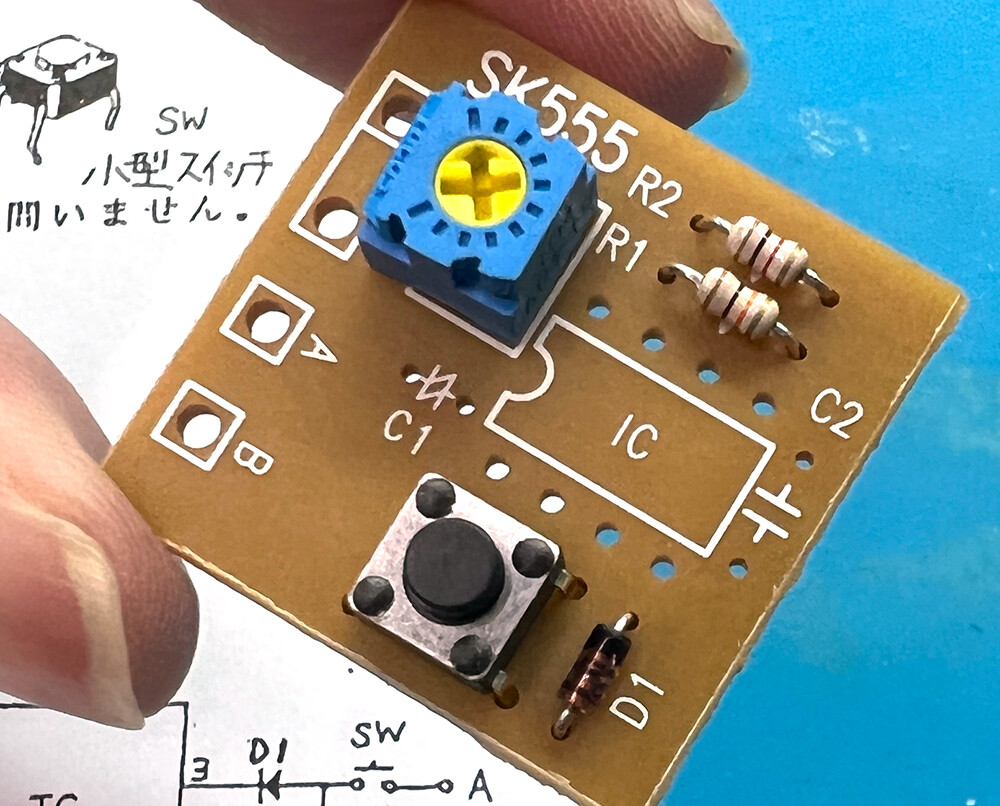

次にスイッチ、可変抵抗(取り付け方向、あり)を取り付けます。



そしてダイオード。(取り付け方向、あり)

説明書を見ながら、部品を取り付けましょう！

さらにコンデンサ。(取り付け方向、あり)

筒状の電解コンデンサは足が長い方が『＋』です。

青い積層セラミックコンデンサは取付方向なしです。

最後にIC。(取り付け方向、あり)

部品に「●」印がついているのが、「1番ピン」でしたね。

1番ピンを凹みマークの方にします。

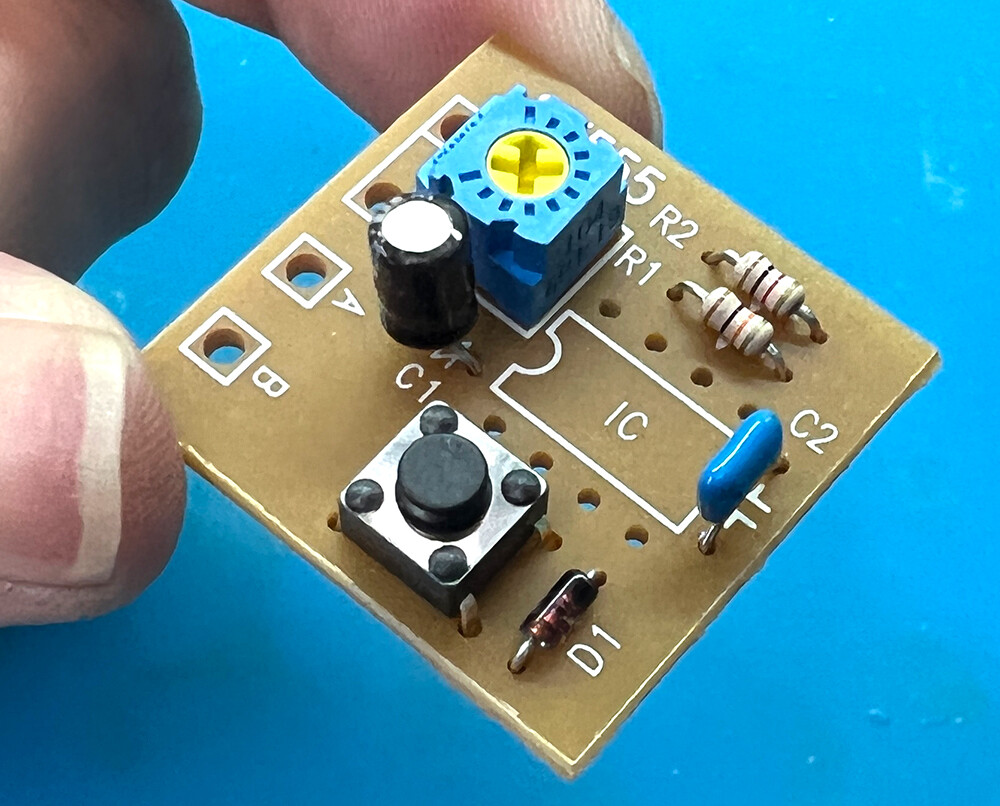

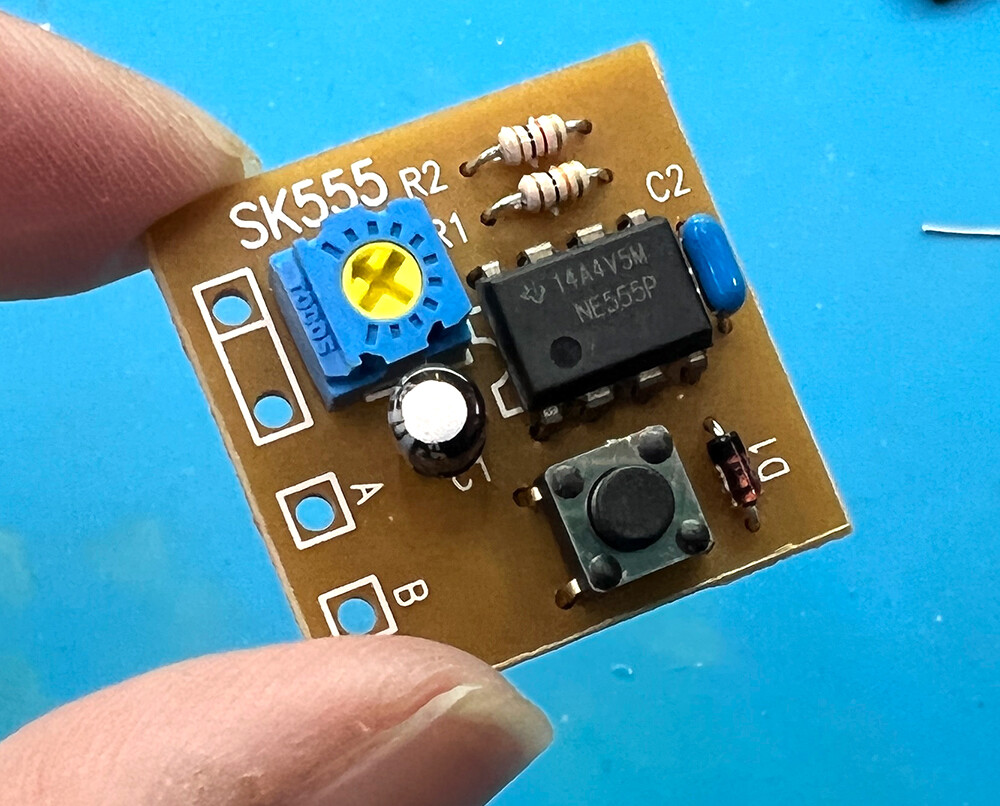

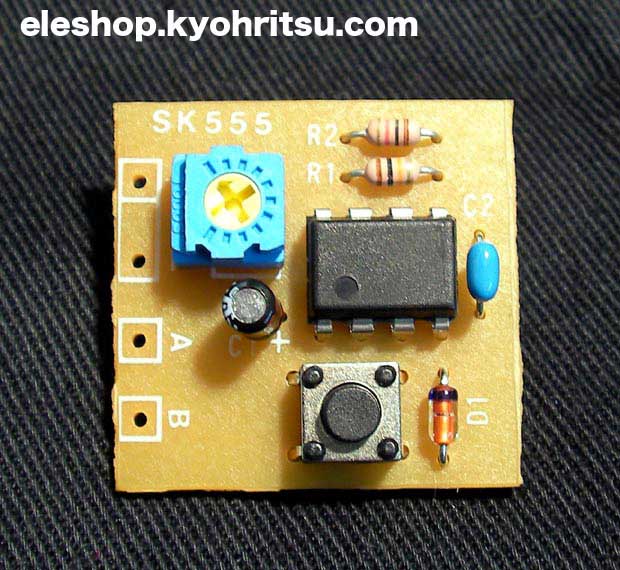

ということで、完成～。

そこまで難しくなかったです！


さていよいよ。ここからが本番。

今作った連射キットと、★「ビッグクラッピーナノ？」をつなげたいと思います。
用意したのはこちら！！

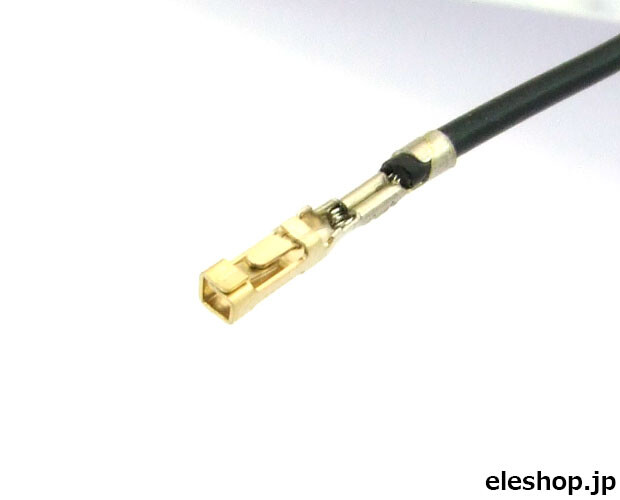

★「QI片端圧着済ワイヤー450mm黒 / QW-1BK」×1

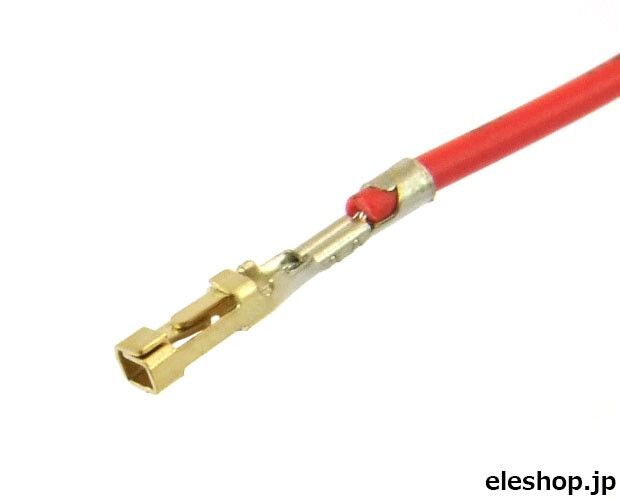

★「QI片端圧着済ワイヤー450mm赤 / QW-1RD」×1

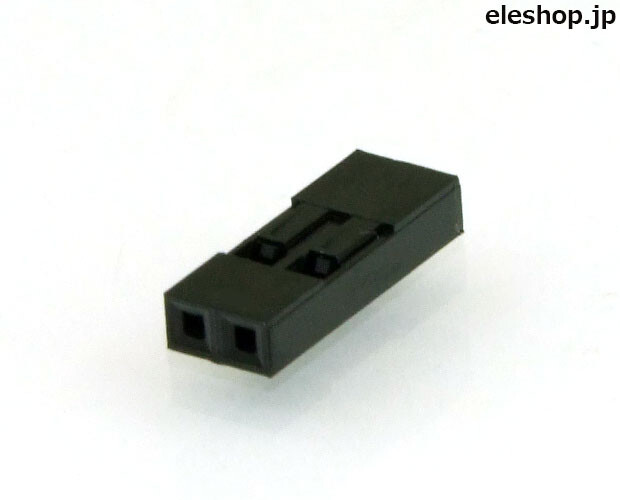

★「QIコネクタ02P★受注単位有★ / QI-2」×1

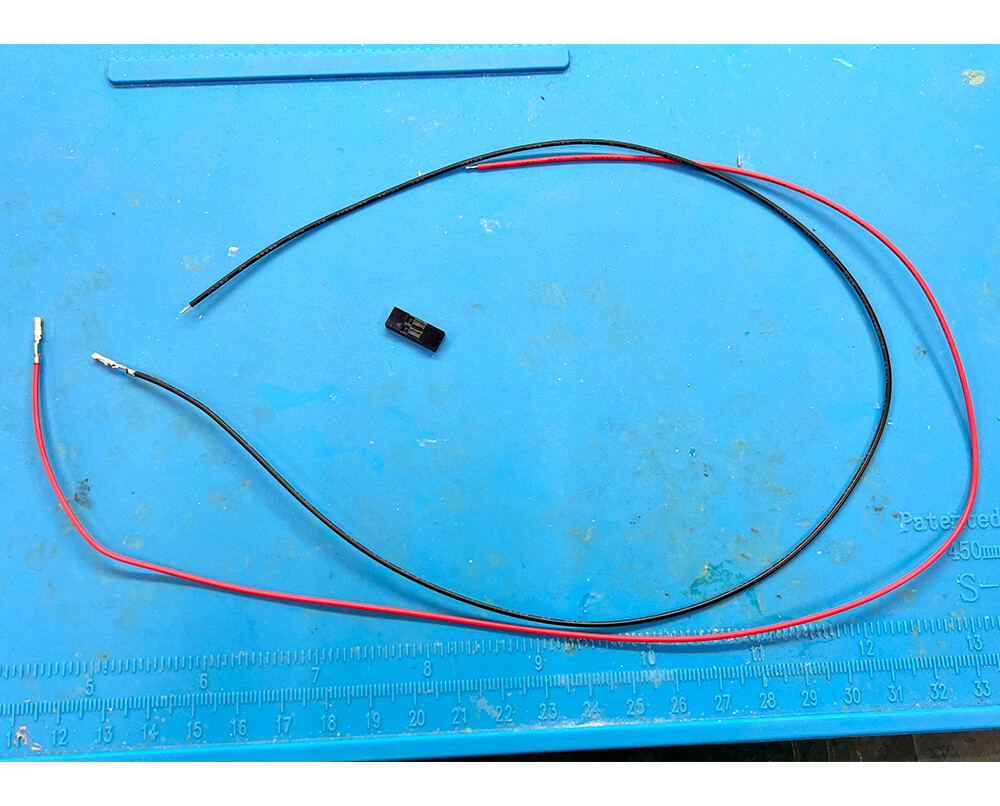

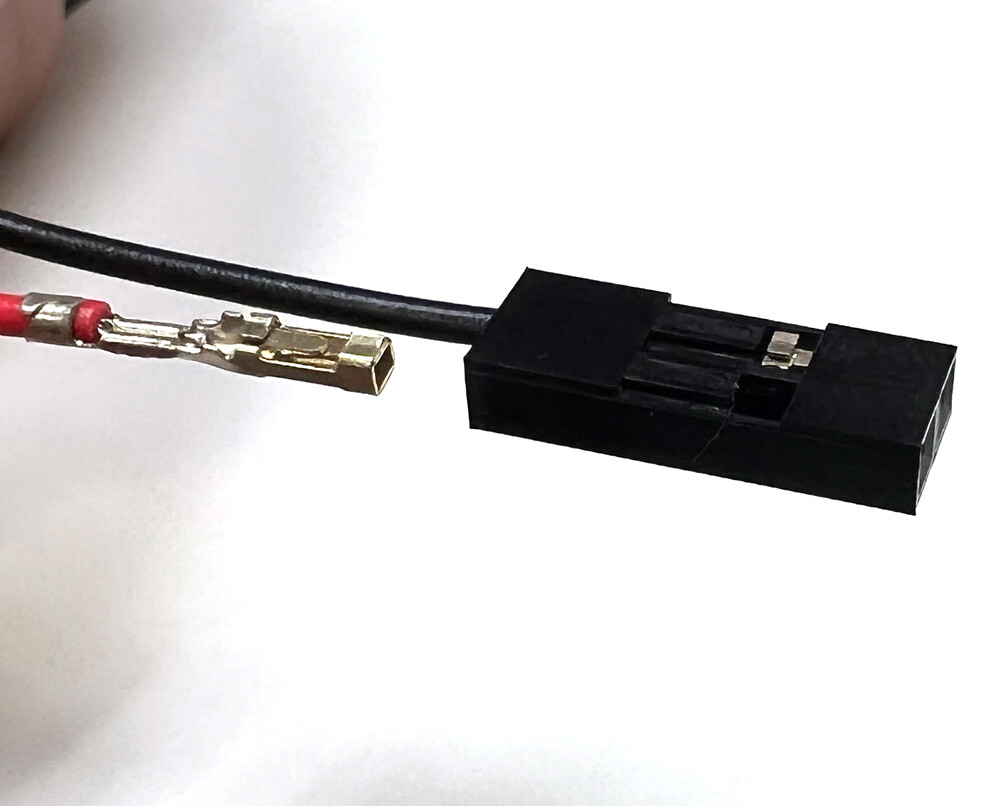

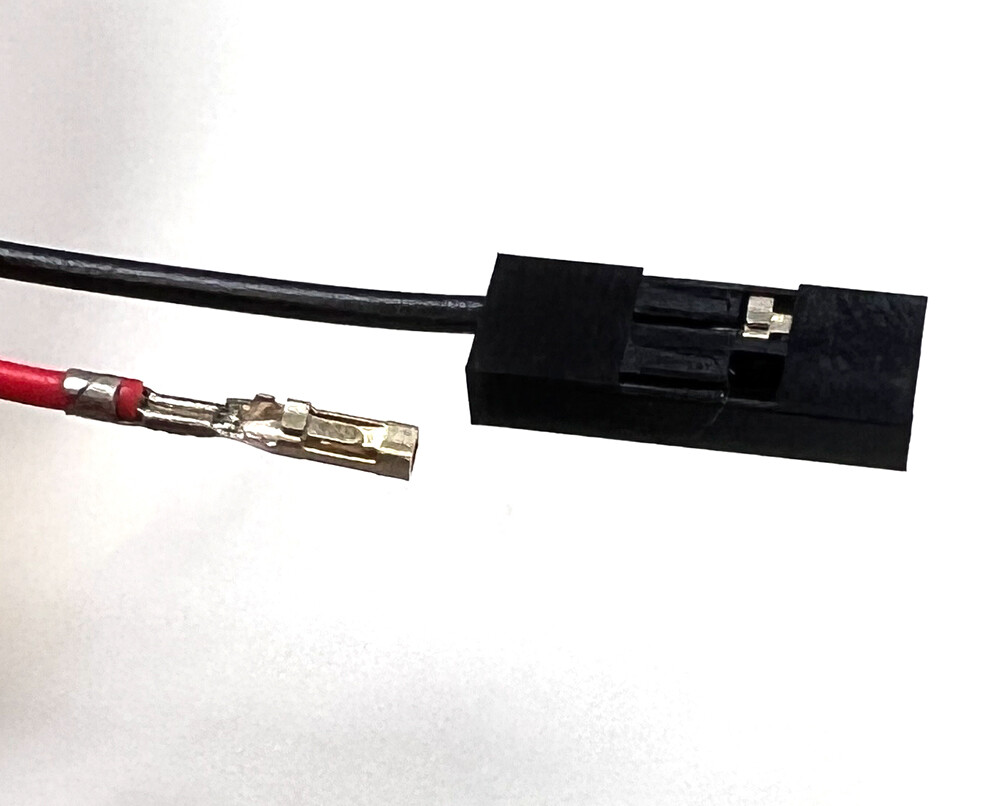

QIコネクタに、ワイヤーを挿し込みます。



このコネクター部分は、★「ビッグクラッピーナノ？」の基板に挿し込みます。

ちなみに取付方向アリです。

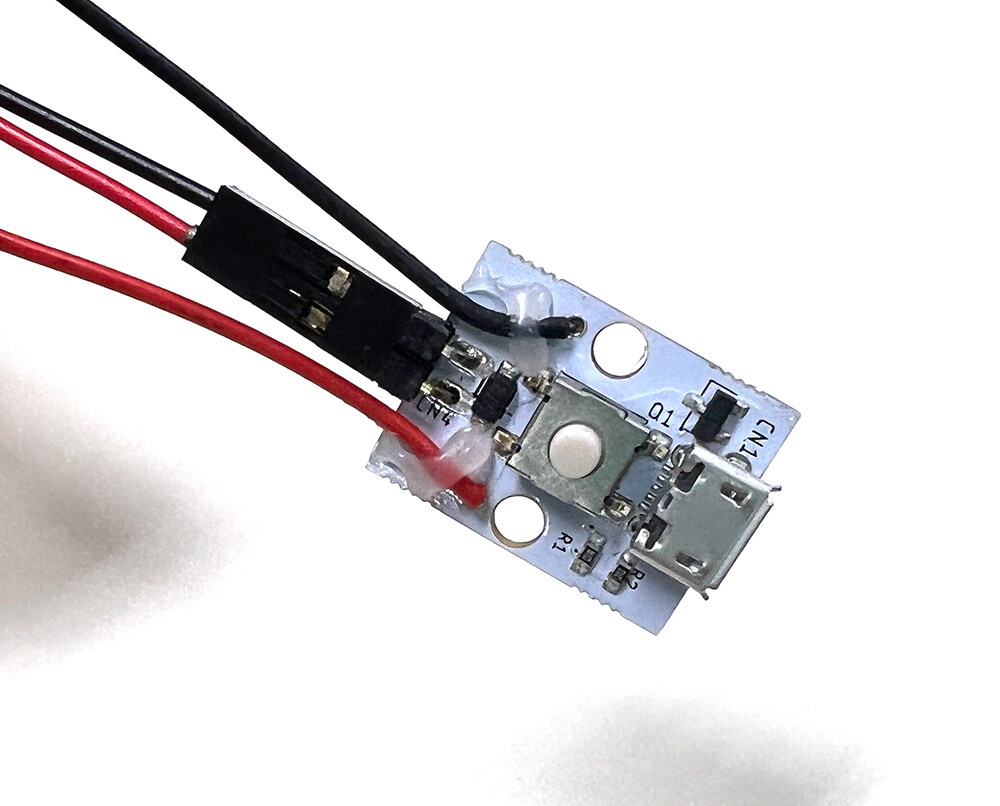

赤い線を基板の「CN4」と書かれた端子につないでください。

コネクタが付いていない方は★「連射キット / SK555」に取り付けます。

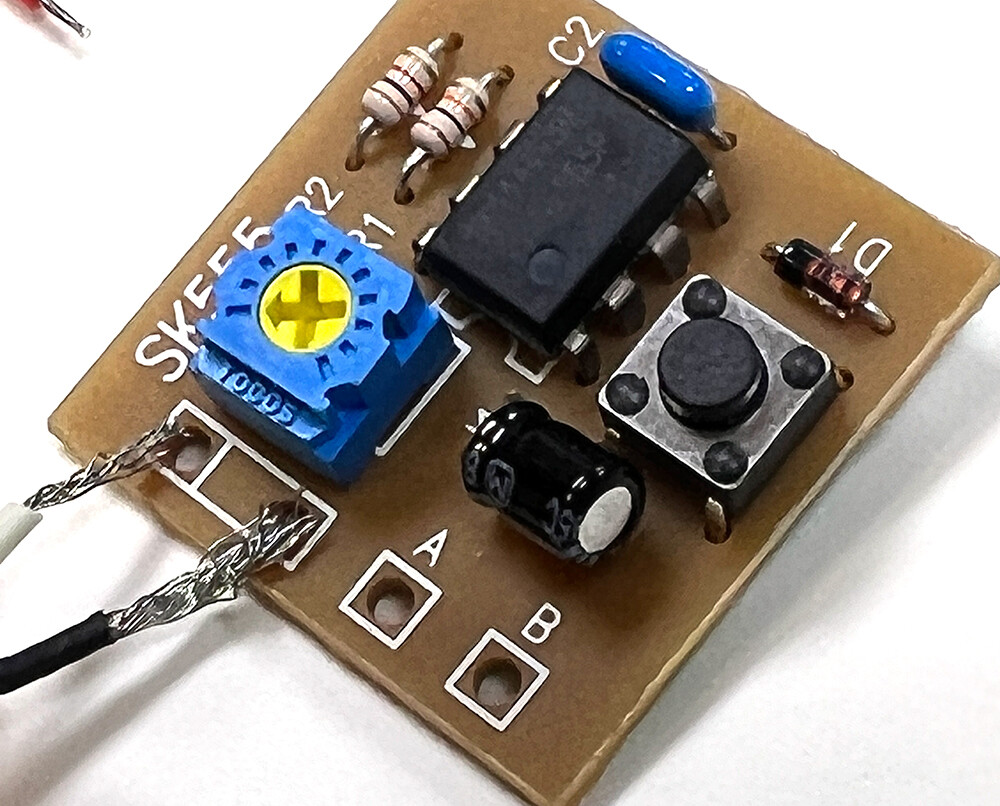

黒い線は基板の「－」に。赤い線は基板の「A」に取り付けます。



基板にも、電源を供給しなければいけません。

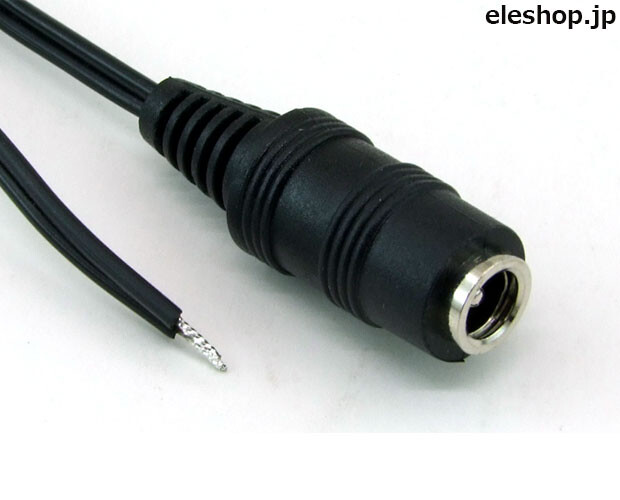

とりあえず、ACアダプタを使うとして・・・★「DC2.1φジャック付きケーブル/1.8m / #15」を取り付けようと思います！

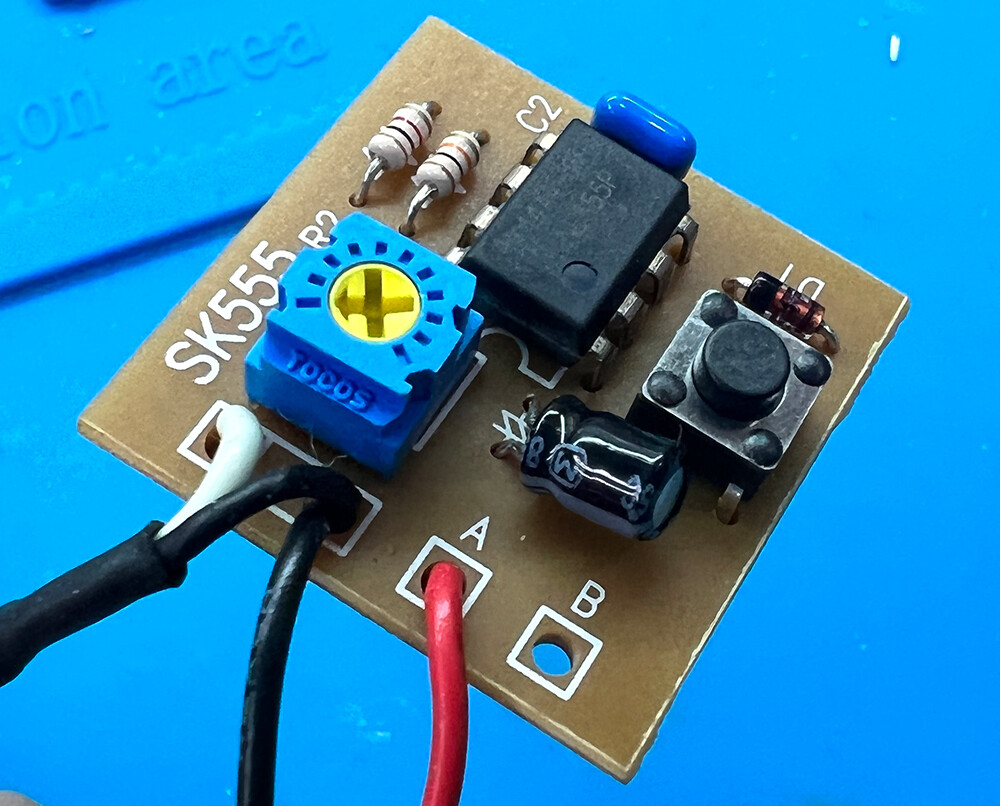

取り付ける位置は、こう。

白い方が「＋」、黒い線が「－」に。

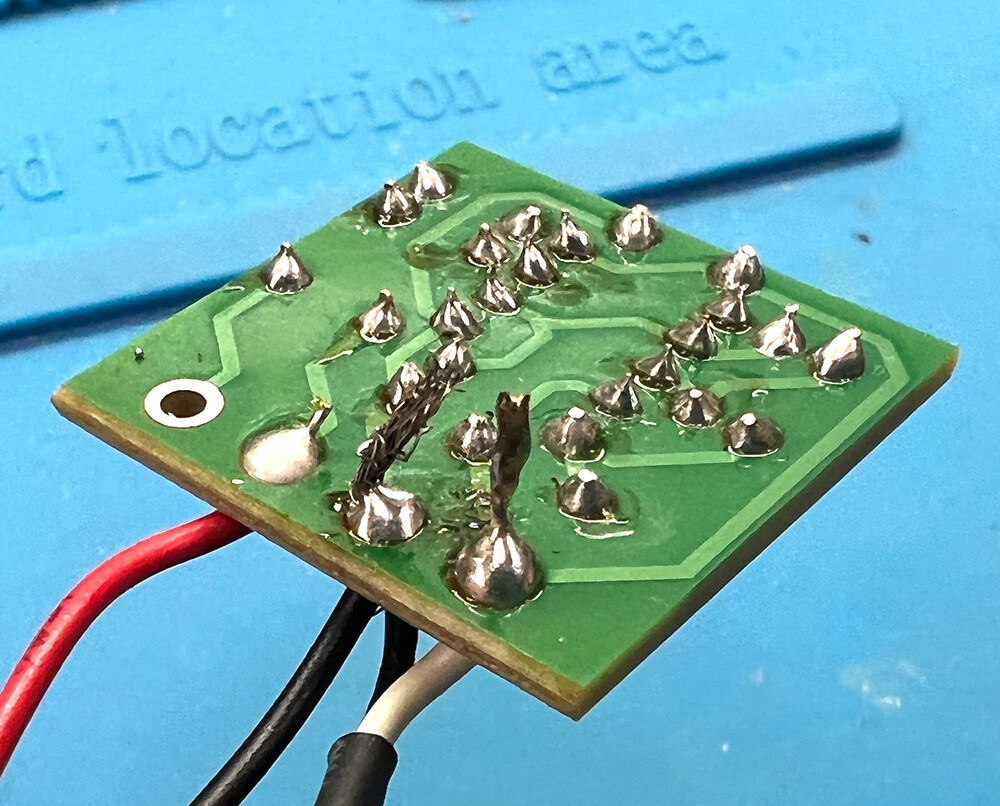

・・・ということは、「－」の穴にケーブルが2本入ります。ちょっとギリギリな感じですが、ワイヤーが細い為、頑張れば入ります！
ということで、こんな感じ。

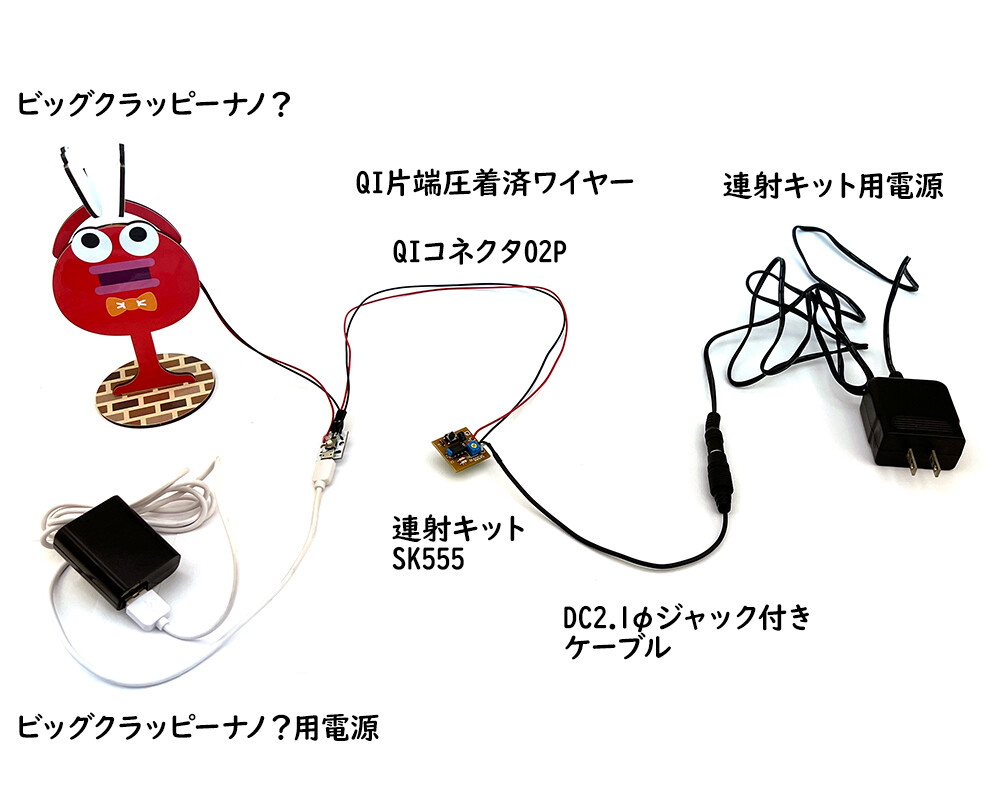

全体図は、こちら。



これで準備完了！

さーて、スイッチを押してみましょう



おぉぉぉぉぉ！！！！
いけました！！！！！

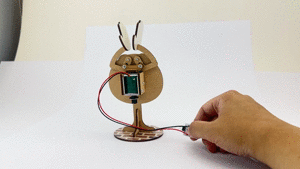

連射キットのスイッチを押してる間、★「ビッグクラッピーナノ？」は手をたたき続けてます！

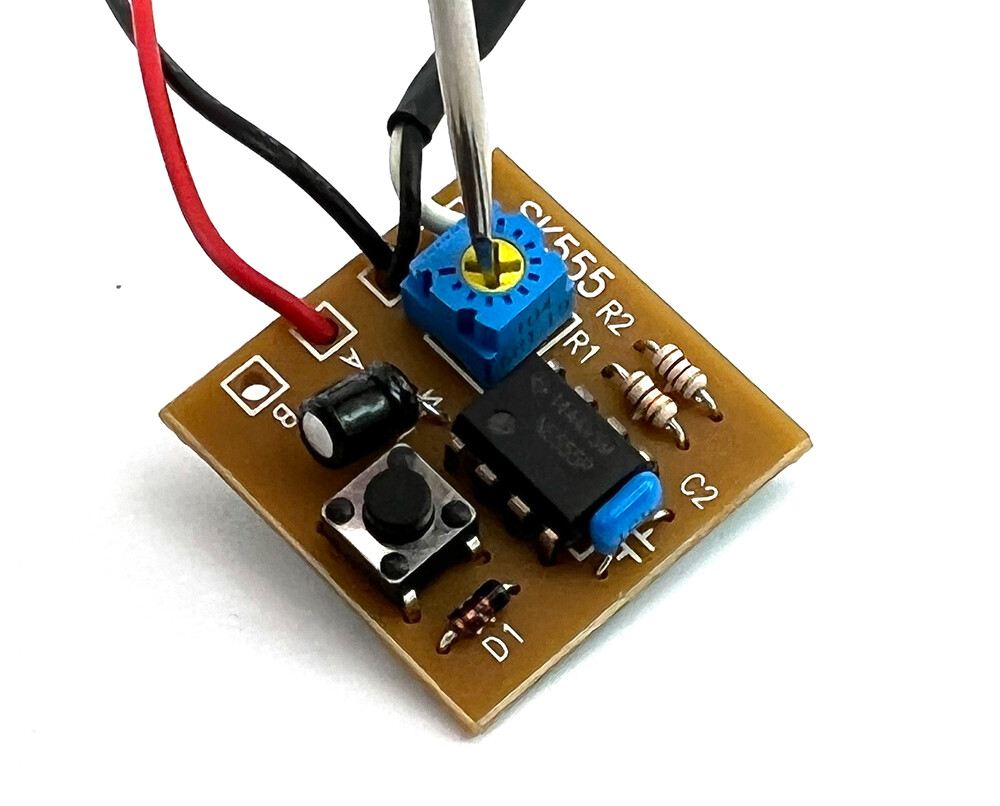

ちなみに連射キットのこの↓半固定抵抗を回すと、パチパチの間隔が変わります。(連射の速度が変わります)

具体的には↓

たーのーしー！！！

連射が早すぎると、反応が追いつかなくてブルブルしてるトコとかかわいー！！

こんな簡単に自動でパチパチしてくれるなんて！
・・・・★「ビッグクラッピーナノ？」と★「連射キット / SK555」・・・やりたいことが、頭に浮かびました！(ﾟ∀ﾟ)
さーて、形に出来るかな・・・？

(記事：オカポン)
