記事担当：共立エレショップ
［ハンダ付け必要－非マイコン系］

皆様、スイッチはお好きでしょうか？

私も大好きです！！

個人的にスイッチといえばバツンバツンと操作してる感が気持ちいいトグルスイッチが一押しなのですが、以前から使ってみたいと思っていたのがこの照光スイッチでございます。

と言う訳で本日は。
その照光スイッチを使って何か作ってみようと思います。

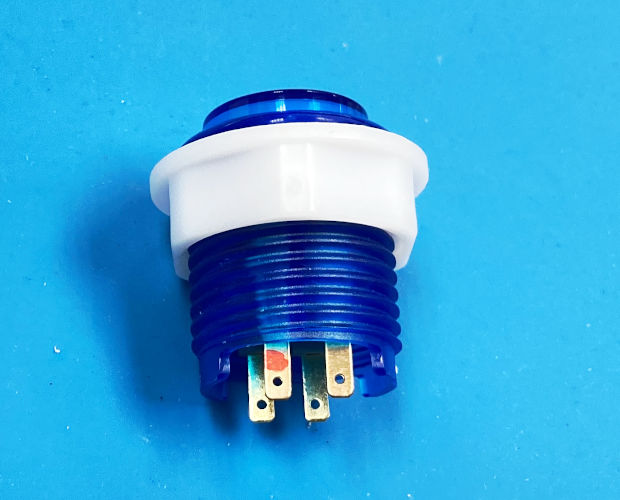

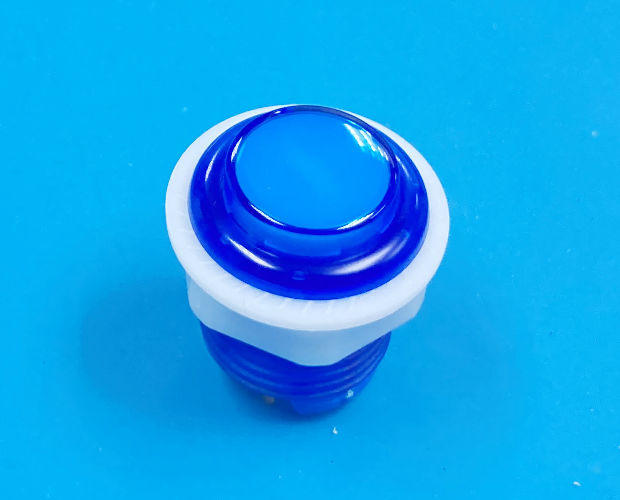

★「ゲームスイッチ ナット止め 24mm 青色照光 12V / SWI508-24SC12LED-BL」でございます。
なんでこれにしたかというと、見た目が涼し気だったのとLEDの電源電圧がDC12Vと使いやすかったからでございます。
LEDの端子にACアダプタ等から持ってきたDC12V電源を突っ込むだけで点灯するので、ほかの機器との組み合わせも簡単なんじゃないかなぁと思った次第です。

で、スイッチを光らせるだけではアレなので、何かをスイッチで動かしてみたいなぁと。

ネタに困った時は店頭をブラブラするとヒラメキが有ると誰かが言ってたのでシリコンハウスをブラブラしていると、こんなものが見つかりました。

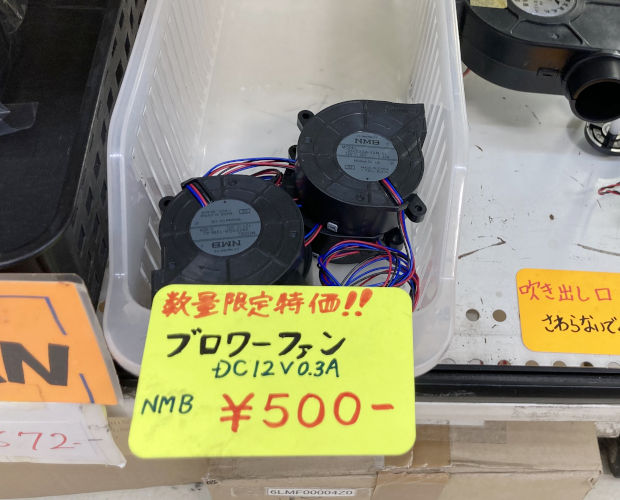

特価のDCファンです。
あ～、そういえば卓上の扇風機欲しかったんだよなぁ・・・・
なんて思った瞬間ヒラメキました。
スイッチでDCファン動かして扇風機を作ろう！

と言う訳でシリコンハウス2階から拝借してきた特価のDCファン。

2022年7月14日現在エレショップ未掲載ですが、近日中に掲載するのでご容赦ください。
都合のいいことにこのDCファンはDC12V駆動なので、スイッチのLEDと共通の電源で駆動ができます。
なのでスイッチを押したらスイッチのLEDが光り、DCファンが回る、と言う装置を作ってみようと思いました。

では工作に入りましょう。

さて、今回照光スイッチはスイッチをONにしたらLEDが光るようにします。
なので、スイッチがつながった時LEDにも電気が行くように配線をします。
つまり、

こう。

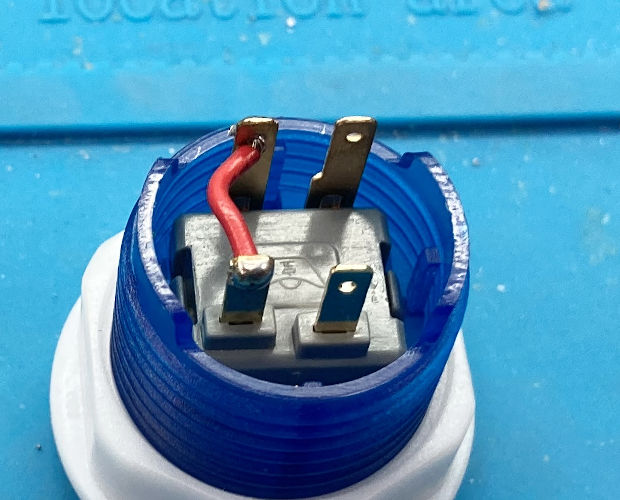

スイッチの片側(スイッチに極性はないのでどちらでも良い)とLEDのプラス側を接続します。

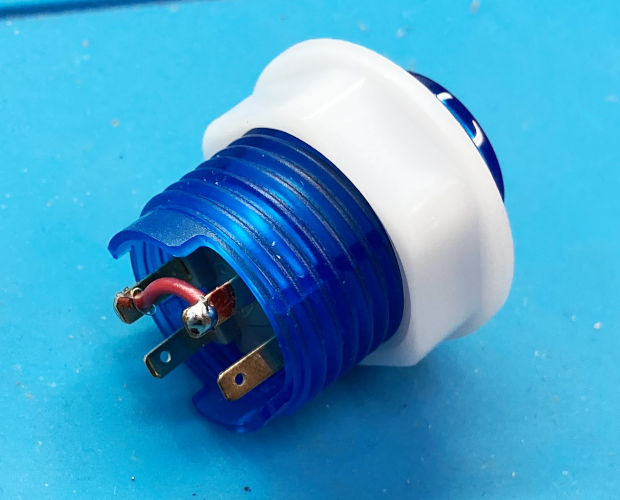

次にDCファンのプラス側を、先程LEDのプラス側に繋いだスイッチの端子に接続します。

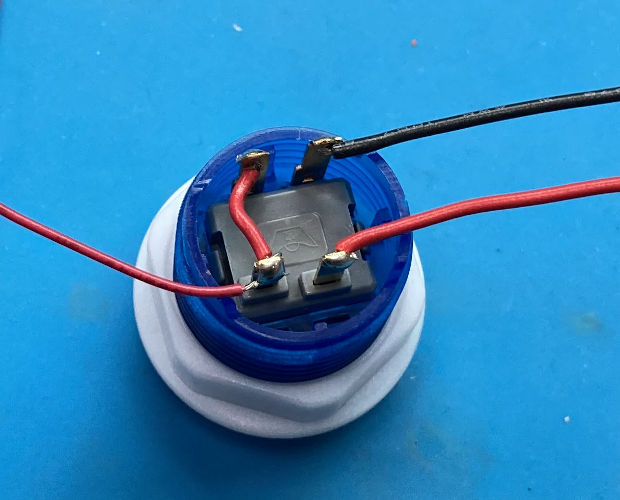

後はLEDのマイナス側に電源のマイナスにつなぐための電線を、スイッチの空いてる方に電源のプラス側に繋ぐ線を取り付けます。

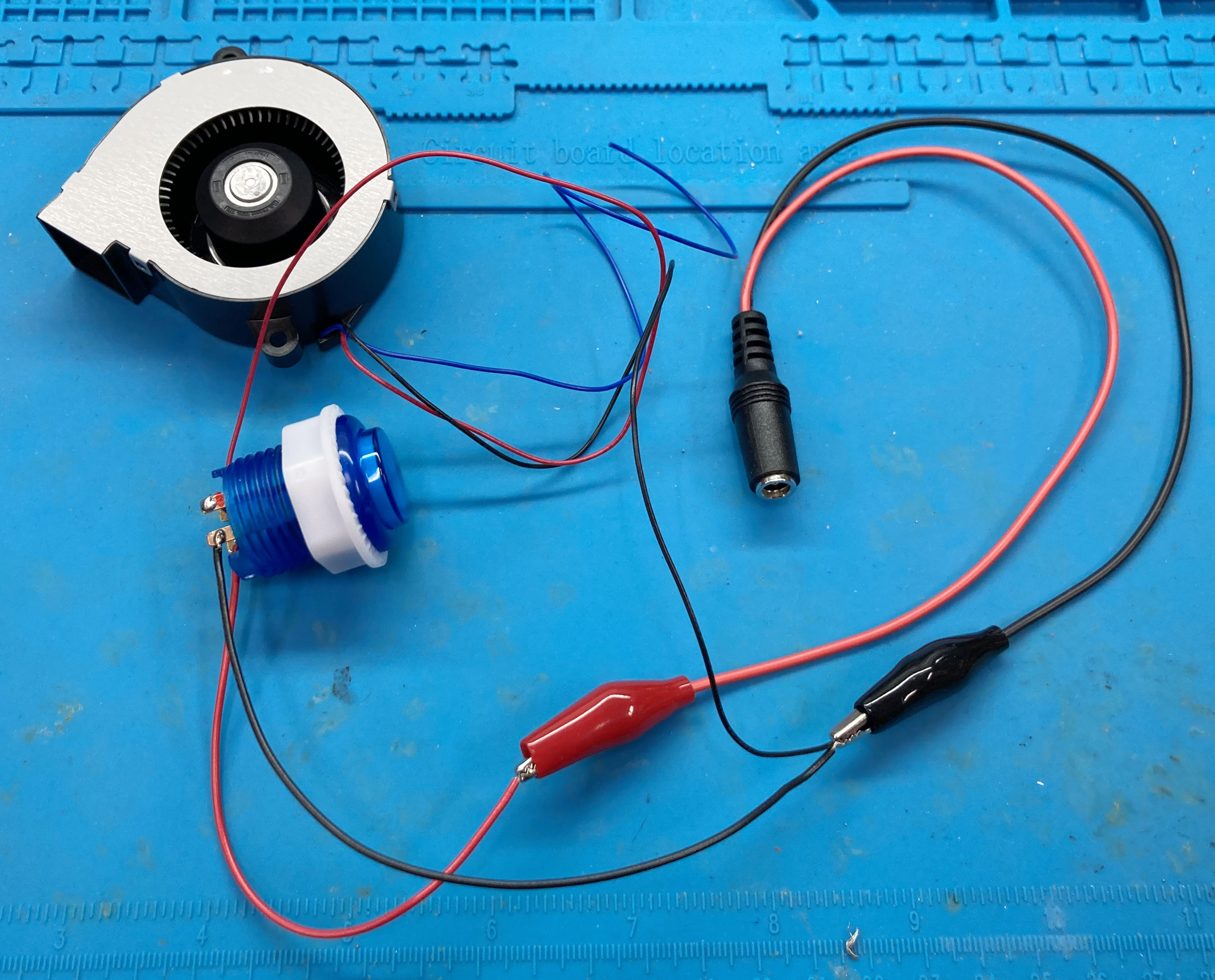

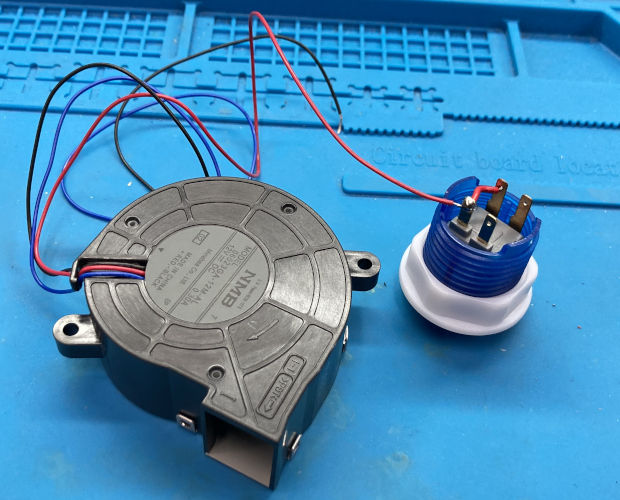

最後にDCファンのマイナス側の電線とLEDのマイナス側の電線を電源のマイナスに、スイッチのLEDにつながっていない方の電線を電源のプラス側に繋いで完成です。


今回はテストなので電源にはワニグチクリップでの仮配線にしています。
実際に使う時はケースに収めたりするので、DCソケットはまだ取り付けません。

ではでは。
早速試してみましょう。

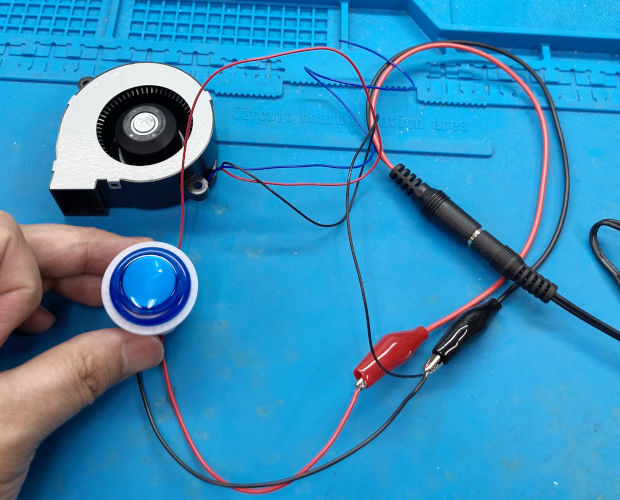

まずは、スイッチを押さない時～

電源にはつながっていますがLEDもDCファンも駆動してません。

いよいよ。

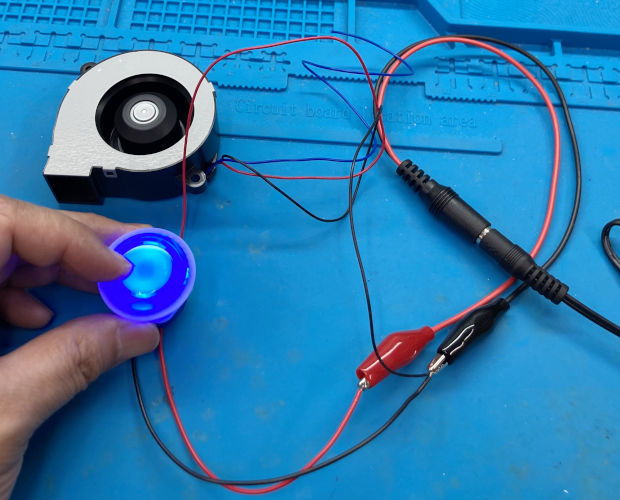

スイッチを押した時～

バッチリ！！
スイッチのLEDは点灯してDCファンは回りました！
スイッチが光って物が動くってめっちゃテンション上がりますね。これはイイものだ。

いやはや、照光スイッチって意外と簡単に使えるんですね。
まぁ今回は簡単になるように部品をチョイスしたってのもありますが。
