先日作りました(★「電工女子、WonderKitを作ります！(第10弾:風鈴キットです)」)ワンダーキットの★「風鈴キット」(FU-RN2)。

癒される～と思いながら聞いてたら、先輩社員さんにこんな事を言われました。

ライン出力？

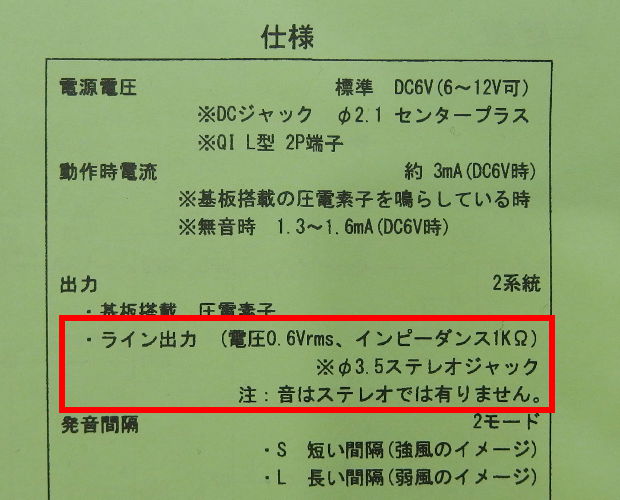

そういえば説明書にそんなこと書いてましたね。

で、ライン出力ってなんですか？

なるほど、お祭の屋台とかで風鈴キットの音が鳴ってたら涼しげですもんね。

そんなお祭会場とかだと、キットから出る音じゃ小さくて聴こえませんよね。

なんだか面白そうですね！やってみます！！

え！？どういうことですか！？いつもみたいに好きにやらせてくれないんですか？

めんどくさい…（そうですね！おもしろそうですね！）

はーい…

と言う訳で、電工女子、先輩からのミッションに挑戦します！

まずは風鈴キットの確認から。

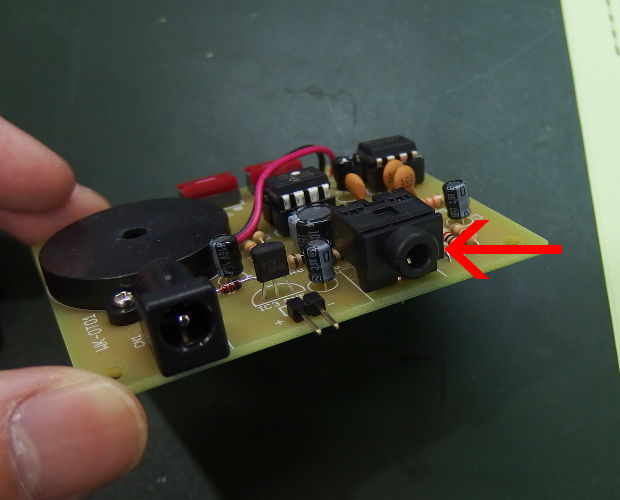

ここのソケットからライン出力が出てくるんですね。

ということは、ここにプラグを差し込んでアンプキットに繋げばいいんですね。

次は電源。

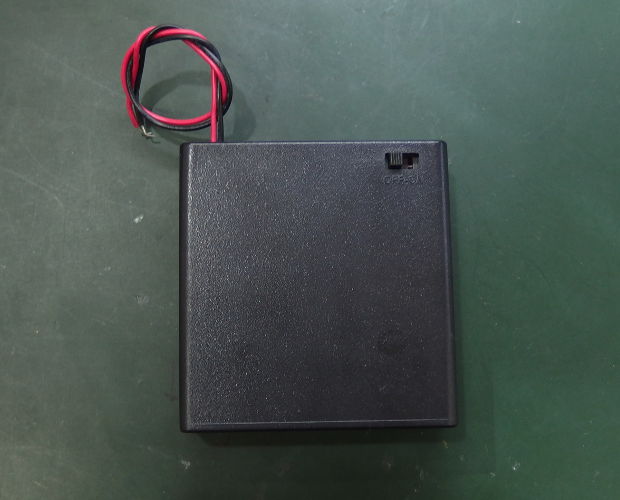

風鈴キットはDC6Vから動くので、単三型乾電池4本の電池ボックス(★「単3(UM-3)×4本用小型スライドSW付BOX電池ケース」(SBH341-1AS))で、便利なスイッチ付を使います。

アンプキットは同じくDC6Vで使えるものという事で、ワンダーキットの★「386メインアンプキット」(MA-386)を使います。

この3つをひとまず繋げばいいんですね。

風鈴キットとアンプキットの接続はいいとして、問題は電源ですよね。

電池BOXから出ている電線を二股にしてそれぞれのキットにつなげる？

でもどうやって電線を分けるの？箱に収めようと思ったらあんまり部品とかコネクタとか使えないし…

ぐぬぬぬぬぬ…！！

ダメ！わかんない！お手上げです！

先輩、ヒントください。

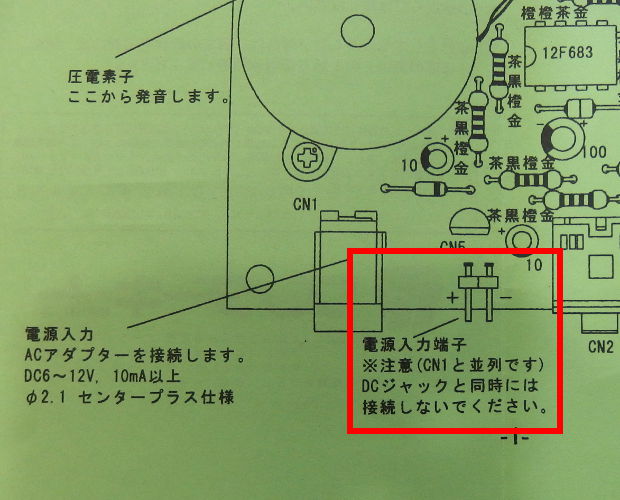

はい、書かれてますね。

はぁ…よく解りませんがやってみます。

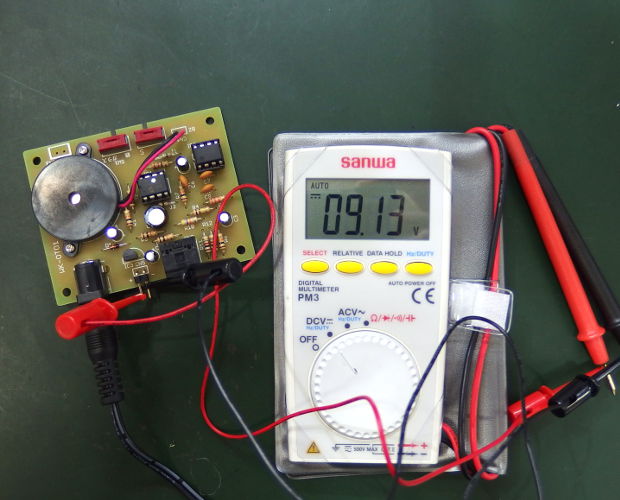

あ！つないだACアダプタと同じ電圧が出てる！

並列ってそういう事だったんですね！

という事はアンプキットの電源は風鈴キットのヘッダーピンから出せばスッキリまとまるって事ですね！

と言う訳で。今回のミッションで作る装置は大体こんなイメージ。

初めての先輩からのミッション。その完成形が見えてきました。

と言った所で、今週はここまで。

次回はアンプキットの製作と、出来そうなら風鈴キットとの接続までやってみたいと思います。
