前回(★電工女子、イチゴジャム(IchigoJam)を知りたいです！)は「IchigoJamを知ろう」ということで、IchigoJamとは何ぞや？どんなものが必要か？ということを、書いてみました。
今回は、そのIchigoJamのキット(★「こどもパソコンIchigoJam U プリント基板キット」)(IchigoJam-U-KIT)を作ってみよう！の回でございます！


袋の中に、小分けされた袋があります。
ふむふむ…こう見るとそんなに部品点数が多いわけでもなく、サクッと作れそうですね！

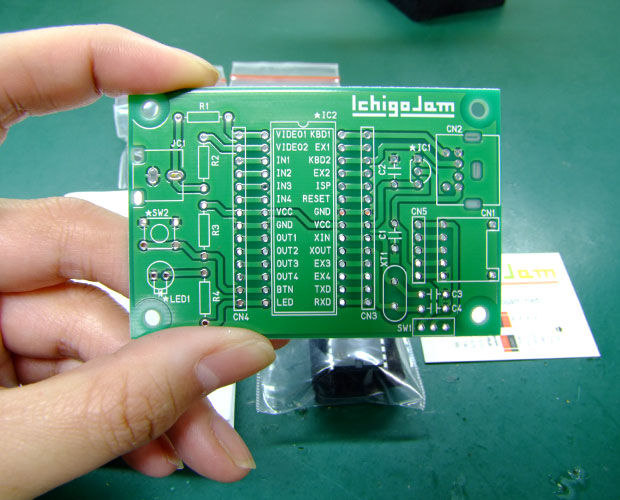

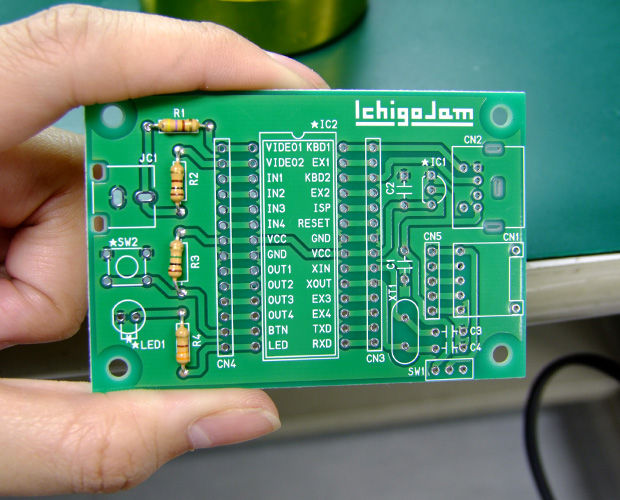

そして、これが基板です！
あれ、思ったよりハンダ付けする箇所が多いような？
ICやソケットがあるからですね。腕がなります！


こちらが、 説明書です。
詳しく書かれている訳ではありませんが、上から順番にハンダ付けしていけば良いみたいです！
とってもシンプル！

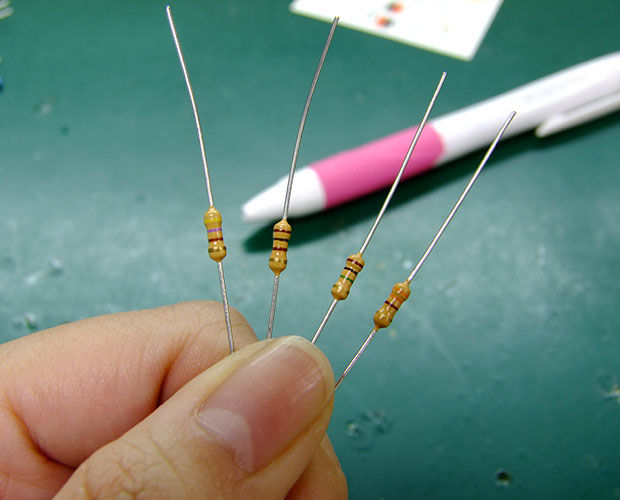

抵抗。


挿入。

抵抗の次なんですが「IC2　ICソケット」
その次も「IC2　マイコン」となっていて、ちょっと戸惑ったんですが、説明書をよく読みましょう。次の行に「※ICソケットに挿しこむ」って書いてました。

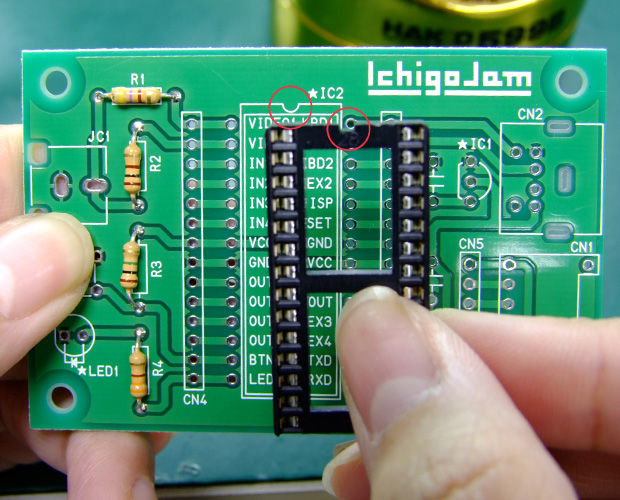

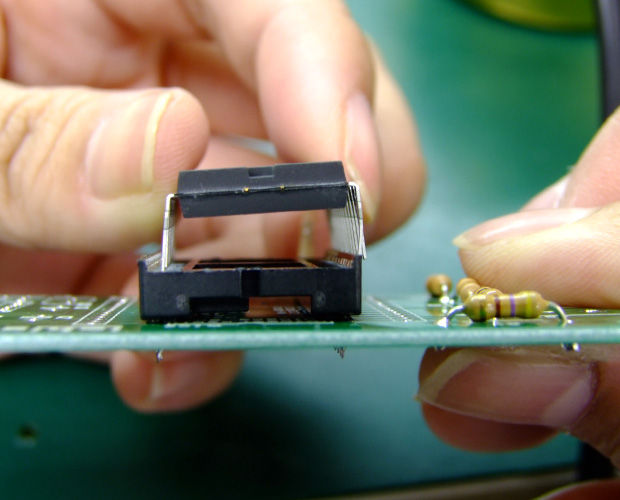

というわけで、お馴染みのソケットです。マークが入っているので、向きに気をつけて！


爽快！初期の頃より、腕上がっていると思いませんか？


これも、もうお馴染みです！(★「電工女子★色んなLEDを光らせてみます(LED順送りキット_実験編)★」)
このままでは足が入りませんが、いつもの「定規で足を揃えて、ぐっと上から抑えてあげる」と…


入りましたー！

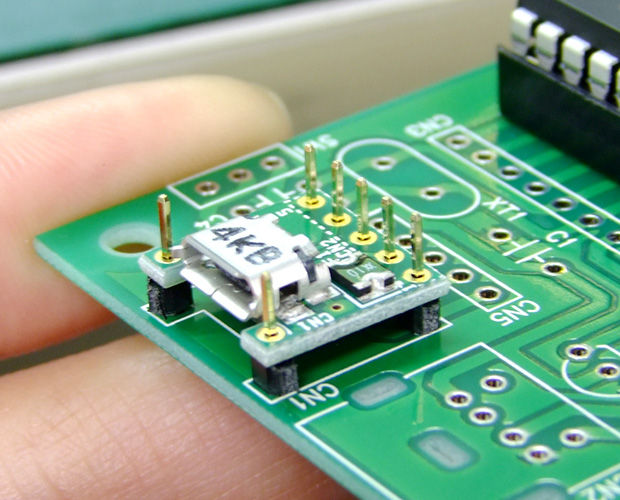

説明書にあるように、5ピンと1ピン2つに分けます。


そして、挿しこみます。

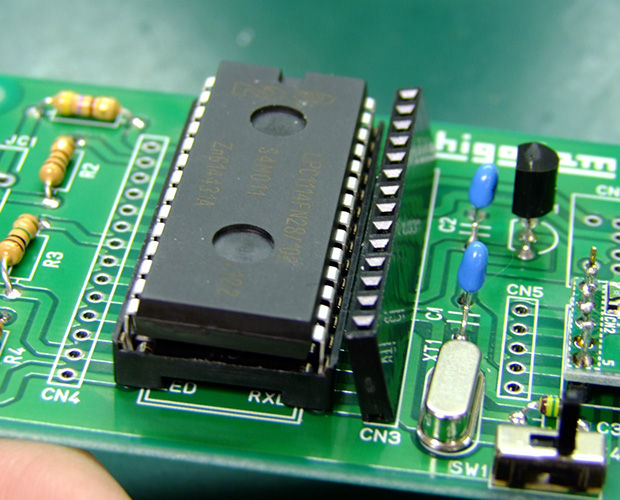

挿しこむんですが、これ、私…上下を間違えていました。
特に問題は無いみたいなのですが、とっても…突き出てます…。

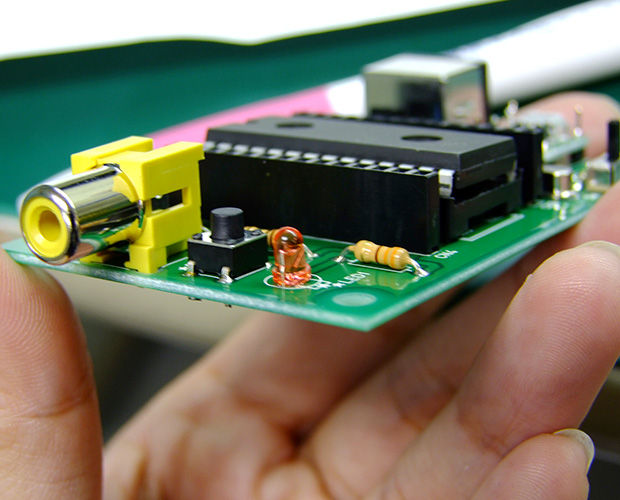

順番通りに、小さい部品をさしていき…
向き(極性)のあるLEDもしっかり確認します！

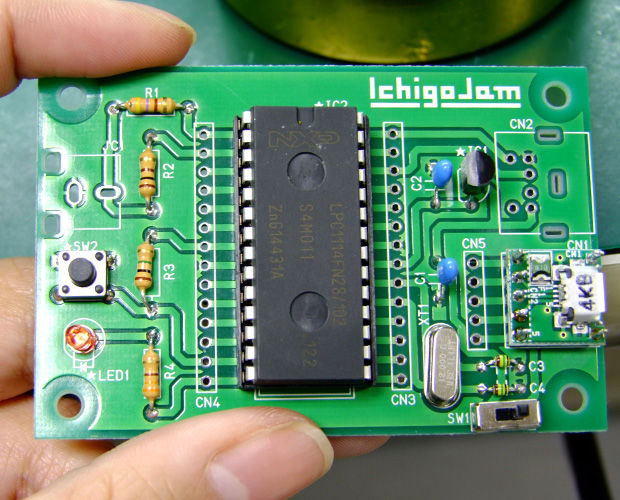

ひとまず、こんな感じです！

さて、次はピンソケット～

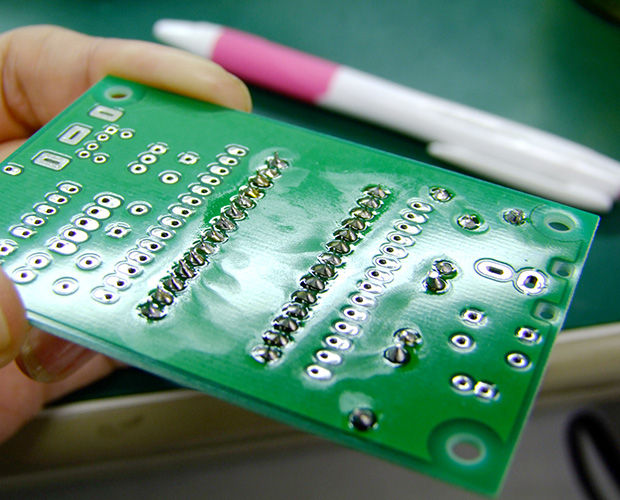

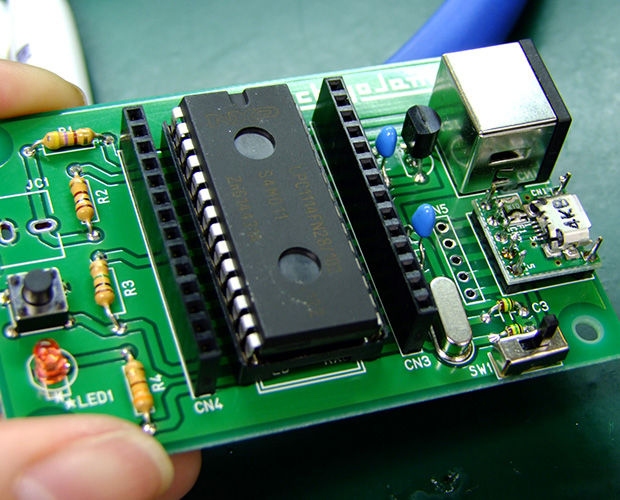

楽勝楽勝！と思い、ハンダ付けして表かえしたら、まさかのナナメ…
まっすぐになるように、調節して挿しこみ、ハンダ付けをしてくださいね！

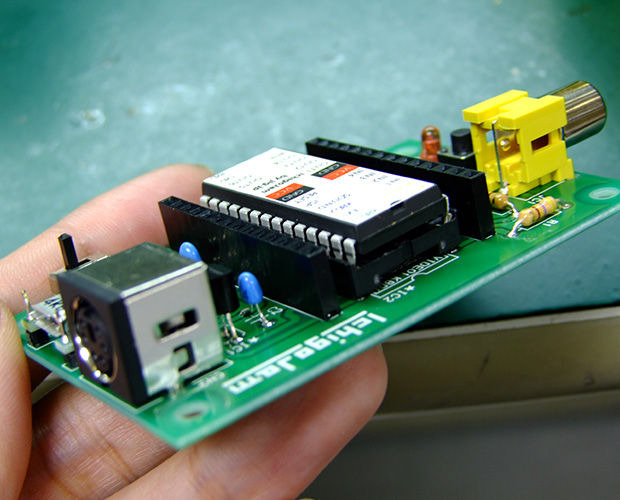

だいぶ完成品に近付いてきました！

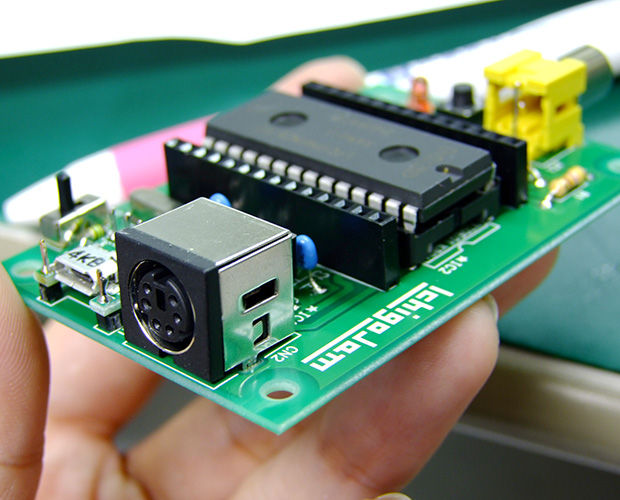

あとは、PS/2端子(CN2)とビデオ端子(JC1)を組み立てると・・・・


完成です！！！！

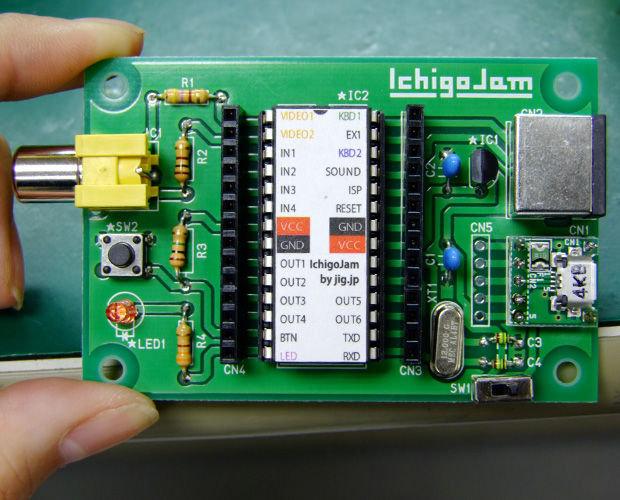

ほら！


マイIchigoJamです！！


シールも貼りました！！！


自分で作り上げた、というのが良いですね！
愛着わきます。

ということで、今回はここまで。(え)

現段階では、きちんと動作するかのチェックも出来ていませんからね。
果たして、正常に起動できるのか？ミスしていないのか？
試してみようと思います！(これまた、記事がいつアップされるか…未定デス★)


是非、チャレンジしてみてくださいね！

(記事：オカポン)

更新予定：毎週木曜日(次回は6月16日です！)
