前回(★電工女子、WonderKitを作ります！(第8弾:ファイブフラッシャー2です))作った、「★ファイブフラッシャー2キット」(FF-13RB2)。

ステキでしたねぇ…。

今回はそんなステキな電飾キットを応用してみたいと思います。

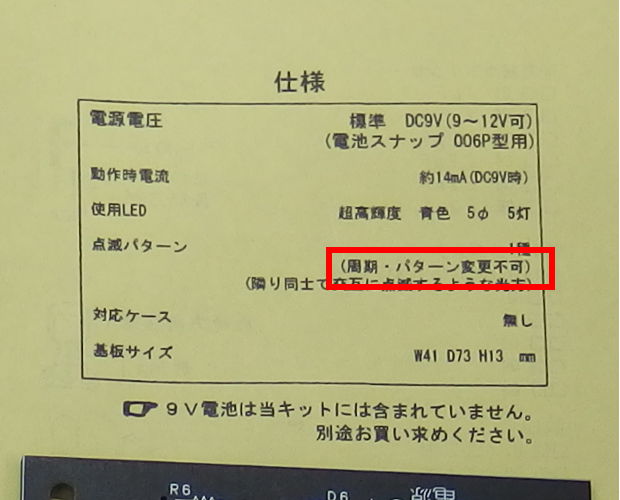

さっそく何ができるのか説明書を見てみました。


が…

いきなり出鼻を挫かれてしまいました・・・

点滅周期とかの光り方を変えられないとなると、残るはLEDを違う色にしてみるくらいでしょうか。

電工女子、くじけず実験してみます！

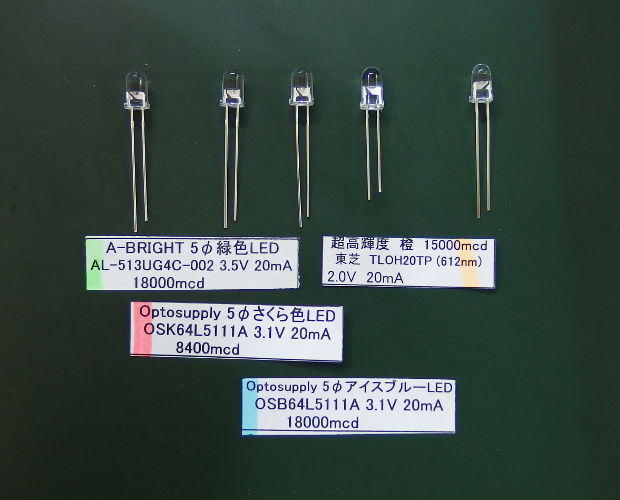

今回用意したのは、このLED。

左から

・「A-BRIGHT 高輝度5φ緑LED」（AL-513UG4C-002）

・★「Optosupply　超高輝度LED 5φ さくら色 」（OSK64L5111A)

・★「Optosupply　超高輝度LED 5φ アイスブルー」（OSB64L5111A)

・「東芝 超高輝度5φ黄LED」（TLYH20TP）

・赤色LED

となってます。


今回も実験なので電圧も色もバラバラのLEDを用意しました。

ちなみに最後の「赤色LED」は★「LED順送りキットGTR」(LED-4015GTR)で余ったLEDです。せっかくなのでリサイクルしてみました。

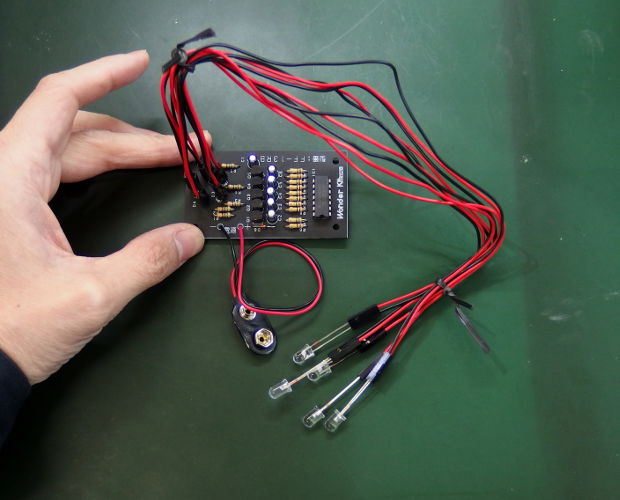

本体基板は前回取り付けたLEDを外し、今回はいつもの「SILソケット」ではなく「ヘッダーピン」を取り付けました。

なぜヘッダーピンかと言うと、今回はケーブルを使ってLED装飾をしてみたいと思ったからなんです。

新たなチャレンジです！

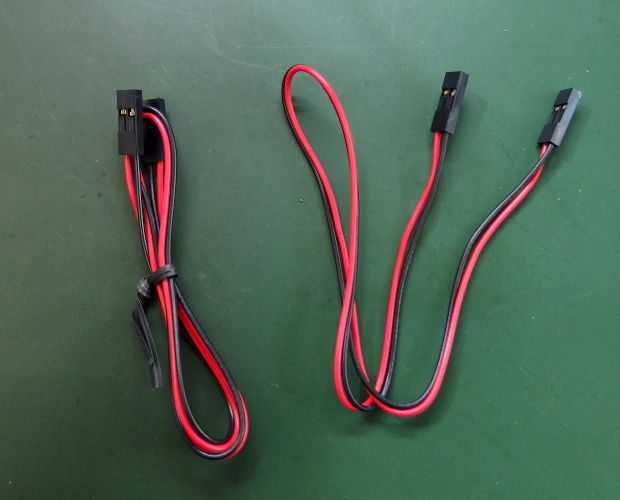

使うのはこのケーブル。

★「QIケーブル2S-2S」(311-183)です。

両方に2ピンのQIコネクタがついたケーブルです。

どっちもソケットになっているので基板側のヘッダーピンとLEDの足をつなぐことができるのです。

★「QIケーブル2S-2S」(311-183)は赤色と黒色の電線が付いているのでプラスとマイナスの区別がしやすいので便利です。

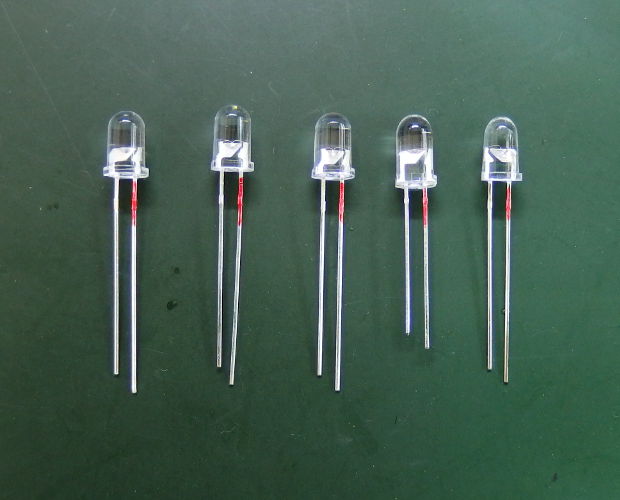

今回もLEDは足をカットして使うので、実験前にアノード側の足（長い方）に赤色でマーキングしました。

こうすれば★「QIケーブル2S-2S」(311-183)の赤い方の線に赤色でマーキングした足を挿せばよくなるので間違えにくくなります。

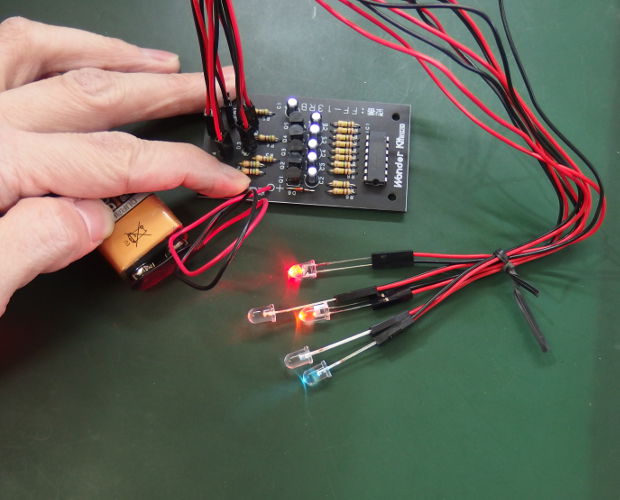

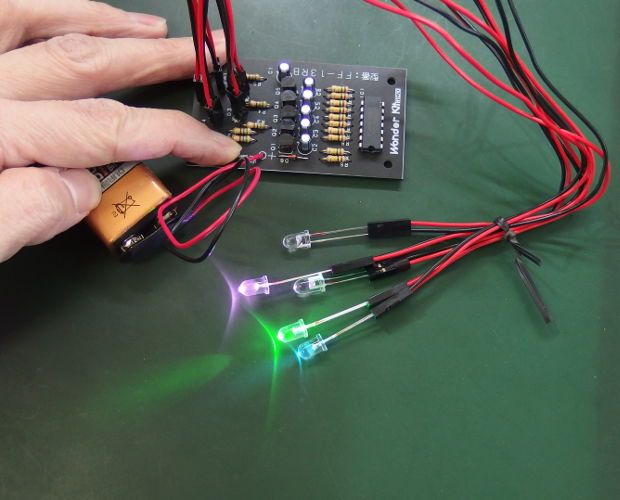

ではさっそく点灯させて見ましょう。

バッチリ光りました！！！

では、このケーブルで延ばしたLEDで装飾をして行きましょう。

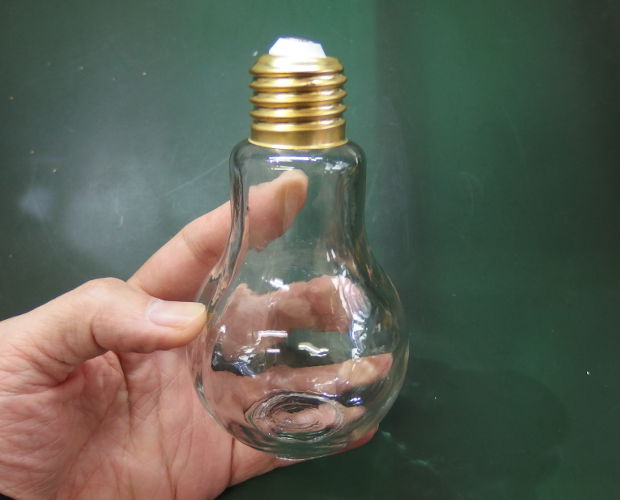

今回用意したのはエレショップでも大人気の★「オシャレ電球型のビン 中/ゴールド」です。

このビンのフタの部分に穴を開けてケーブルを通して、中にLEDを入れて光らせます。

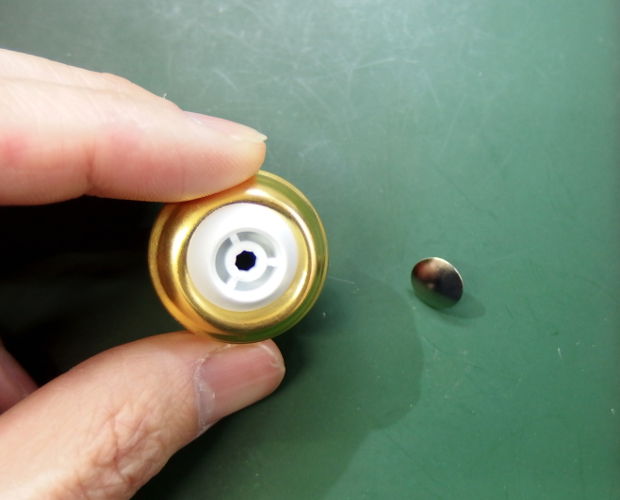

まず、ふたの頂上についている金属の丸いのを取ります。

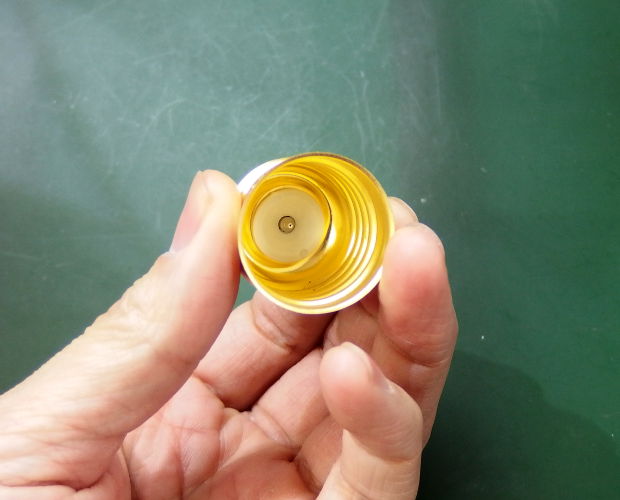

この丸いのはフタの裏から硬い物で押すと簡単にとれます。

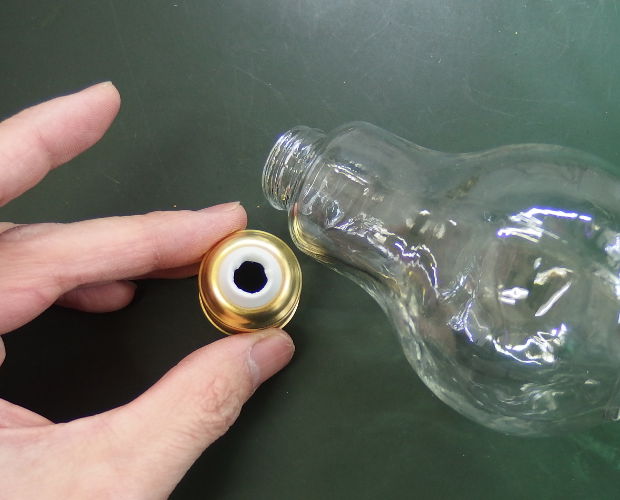

あとは、丸いのの下にあるへこんだ部分を、ドリルやニッパーなどでガリガリコツコツやれば穴が開きます。

穴のガタガタが気になる人は★「バリ取りナイフ」（K-35)で、ゾリゾリやって穴を滑らかにして下さい。

穴が開いたらLEDを通します。

これで電池を付ければ光って完成です！やったー！

…となるのですが、せっかくですから仕上がりにもこだわろうと思います！

用意したのはこれ。

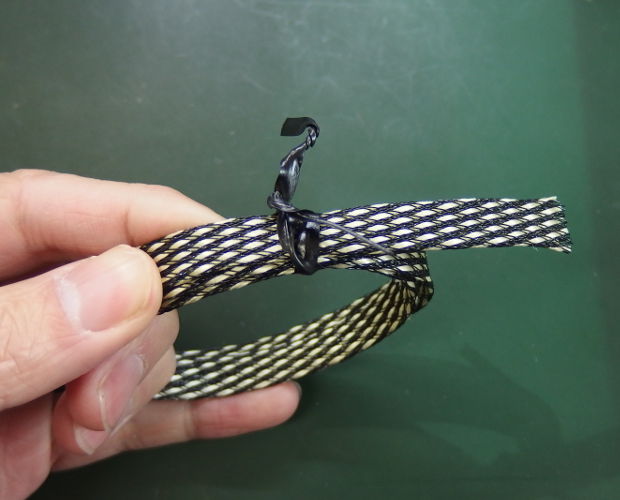

★「編組チューブ 黒/白 9mm」（SNT090-200）です。

この「編組チューブ」は、複数のケーブルをたばねたり保護したりできる便利なチューブなのです。


今回は5本ある★「QIケーブル2S-2S」(311-183)をたばねてみました。

チューブがずれてしまわないように根本はビニタイで留めました。

これで完成です！お・しゃ・れ・！

ではこちらの力作！光っている所を見ていただきましょう！

明るいところでは光っているのがあんまり分からないんですけど、部屋を暗くしたら効果てきめん！幻想的な光が広がりました！

今回はいろんな色のLEDを使いましたけど、一つの色でホワンホワンさせるのもステキなんじゃないかと思います。

皆さんも★「ファイブフラッシャー2キット」(FF-13RB2)を使って、ステキな装飾を作ってみてくださいね！
