暖かくなってきて嬉しい反面、汗が嫌いなので暑くなられても困るオカポンです、こんにちは。
今回のブログでも、ワンダーキット(WonderKit)商品を作りたいと思います！

しばらくサボってた間にキットがいくつか出てて、やっと追いついた感じです。

今回作る商品は、こちら！！

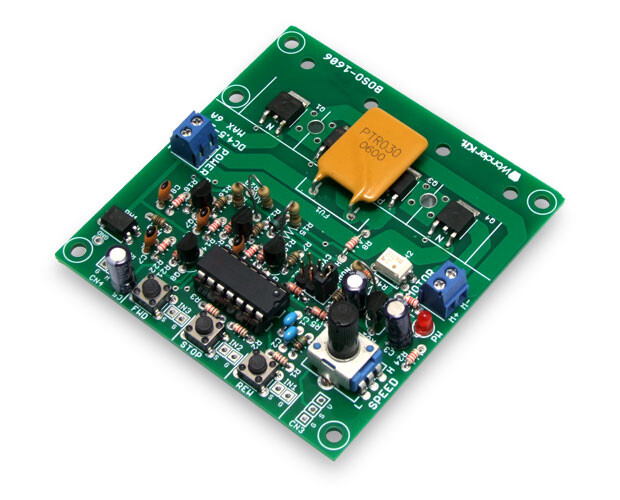

★「DCモーターコントローラ3キット / BOSO-1606」
です！

この「DCモーターコントローラ3キット / BOSO-1606」は、ICが廃番になって製造終了になった「BOSO-8KIT DCモーターコントローラ2KIT」の後継品とのことなのですが、正直なところ、オカポン『DCモーターコントローラー』って言われてもピンときていません。

「BOSO-8KIT DCモーターコントローラ2KIT」は結構売れてたキットらしいのですが、みんなそんなにモーターをコントロールして何してるんだろう？

まぁそんな疑問はキットが完成してから考えるとして。

まずはキットを作っていきたいと思います！

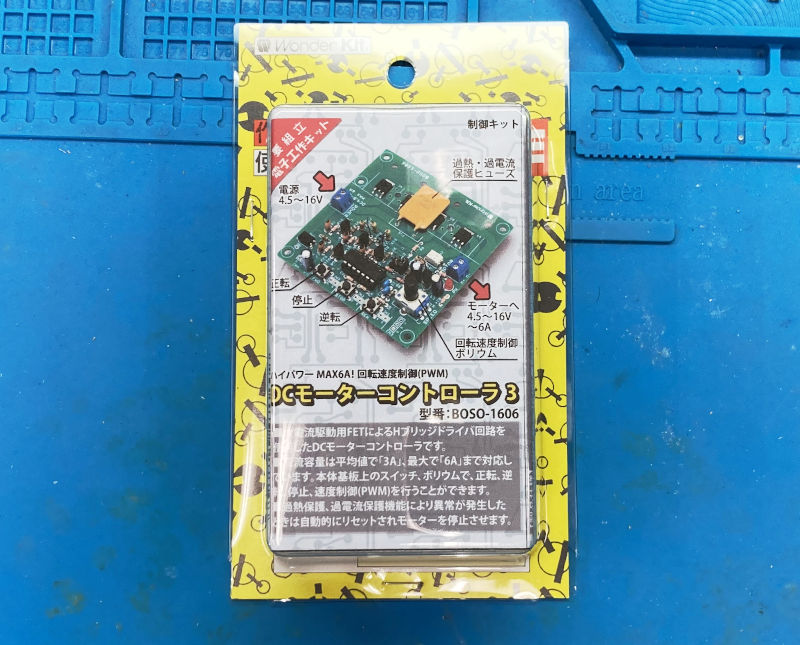

まずは恒例のパッケージチェック！

いつものブリスタパックですね。

ブリスタパックはキットを完成させた後でもパックの中にキットを仕舞っておけるので好きです。

次に中身です。

細かい部品が多いですね。

足りない部品がないかきちんと確認しましょうね！

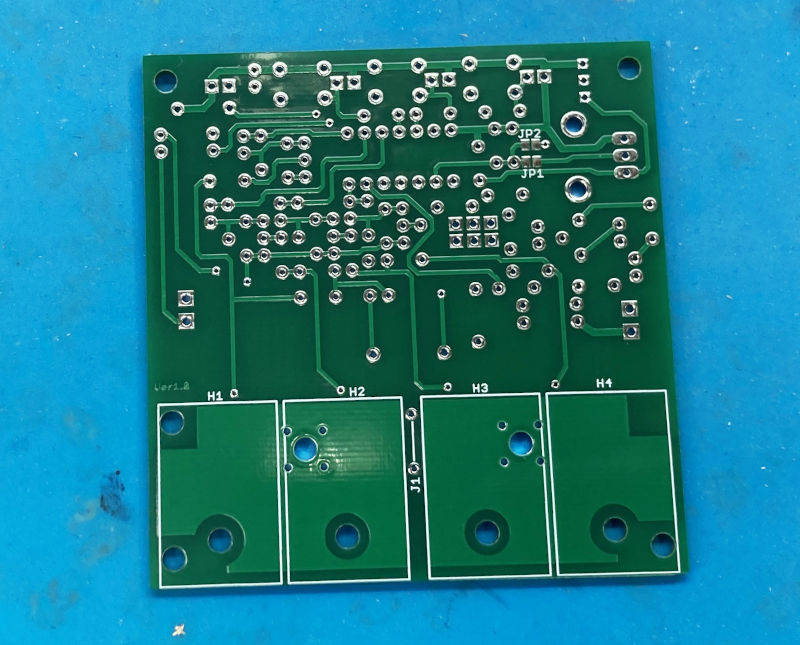

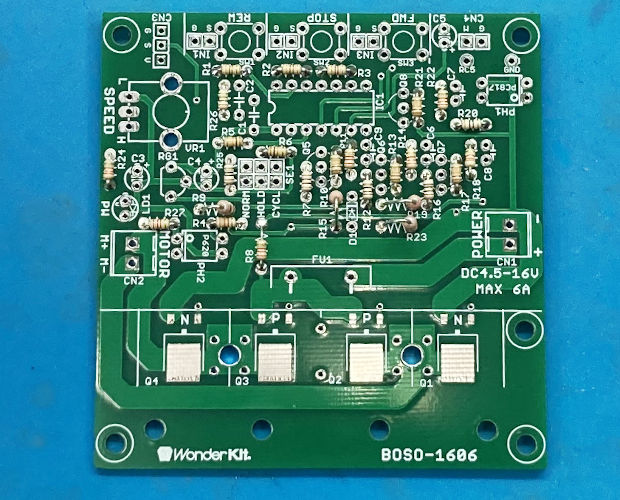

次に基板を見てみましょう。

ランドが密集しているところとそうでないところの差が激しい・・・

今回もランドはスルホールなので、部品を取り付け間違えたら外して付け直すのが大変です。

なので部品の取り付け位置はよ～くよ～く確認して、慎重に組立てていきましょう。

ではまずは抵抗から。

・・・と思ったんですが。

今回なんと抵抗が28本と数が多いんですよね。

しかも8種類もある上に殆どが小型抵抗・・・

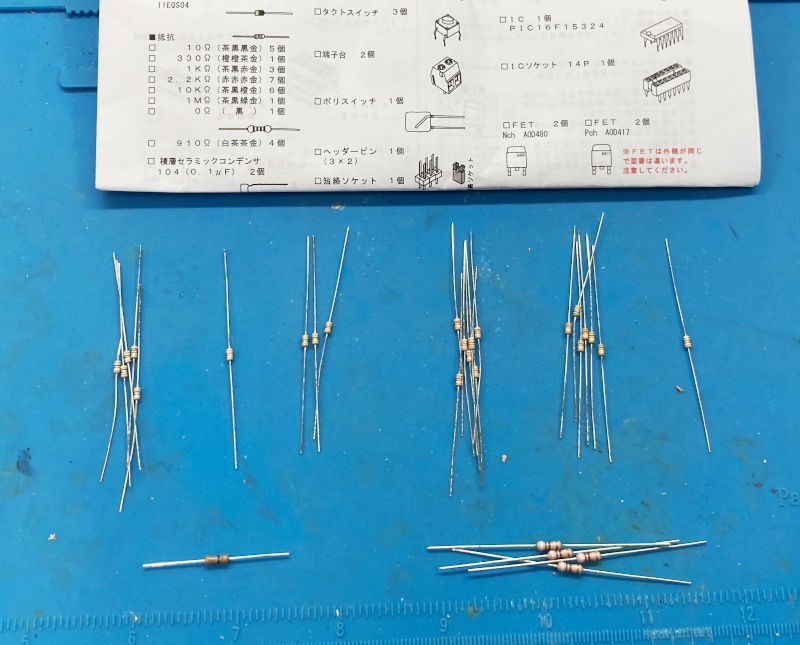

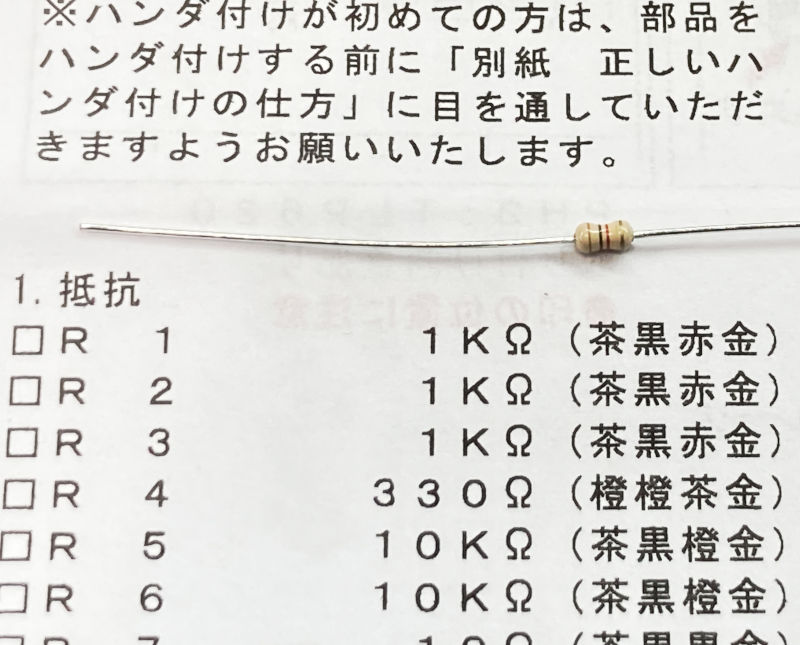

カラーコードも読みにくいしコレは苦労するなぁと思ったので、最初に抵抗を分類しました。

抵抗を選り分けるだけでも大変でしたが、これで取り付けは楽になるはず！

と言う訳で、説明書を見ながら抵抗を取り付けていきましょう。

なんて簡単に書いてますが、結構時間がかかりました。(選り分けして、ハンダ付け終わるまで、3～40分ほどかかっちゃいました…。)

そもそも密度の高い部品配置に印刷も密集してるので、取り付け位置を探し出すのも一苦労。

赤線を引いたところ。

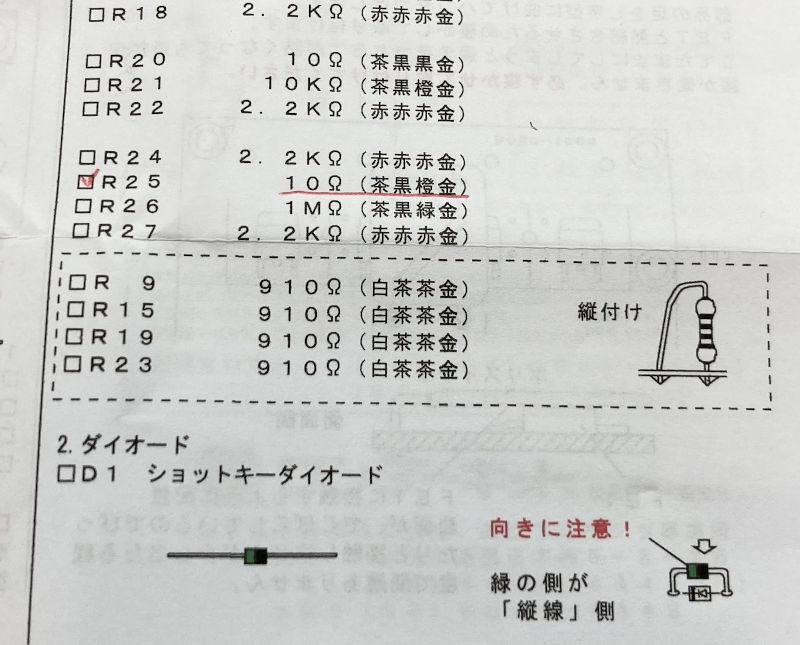

『□R25　10Ω(茶黒橙金)』

って書かれてますけど、この時点で「茶黒橙金」の抵抗は使い切ってて、なんで？部品たりなかった？って泣きそうになったんですけど、

「10Ω」って「茶黒黒金」じゃない！

と言う訳で説明書の間違いでした。

最新版の説明書では修正されてるんですけど、改定前のバージョンを購入してしまった人は気をつけてくださいね。

そしてもう一つ。

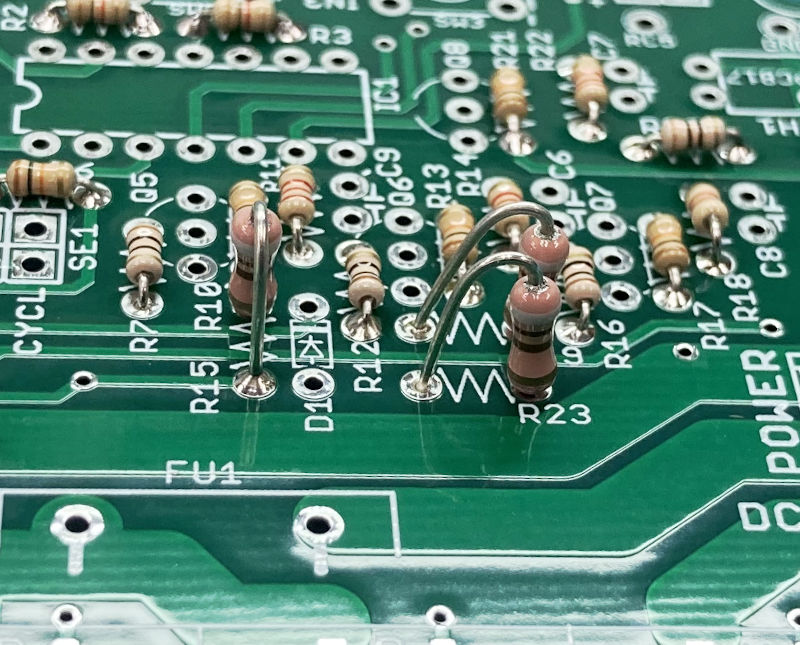

大きい抵抗は立たせて取付けるんだそうです。

普通につけようとしたら全然幅が合わないですからご注意ください。

立たせて付ける場合は、片方の足だけを折り曲げて取付けるときれいに立ちますよ。

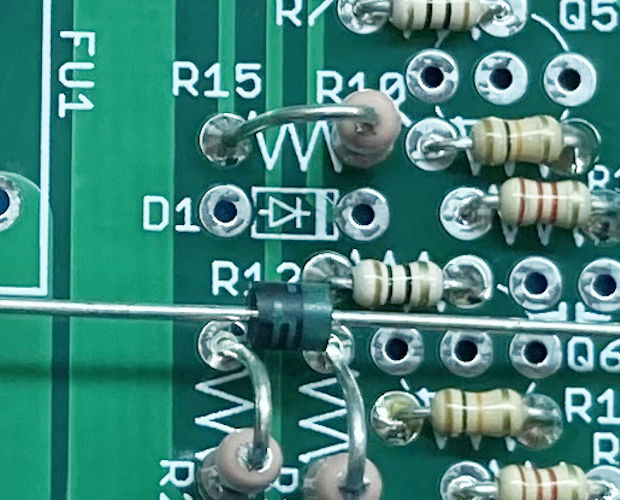

次はショットキーダイオード。

コレは取付方向があるので注意してくださいね。

次はFETです。

なんとFETは面実装型なんですね。

こんなに大きいのに面実装の部品があるんですね。

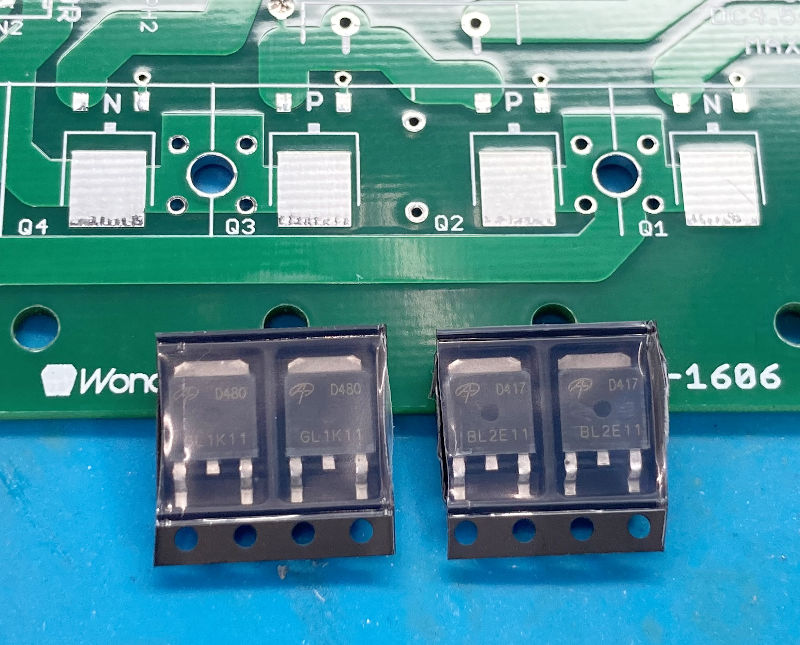

ちなみにこのFETは2種類あって、取付場所を間違えると大変なことになるので注意しましょう。

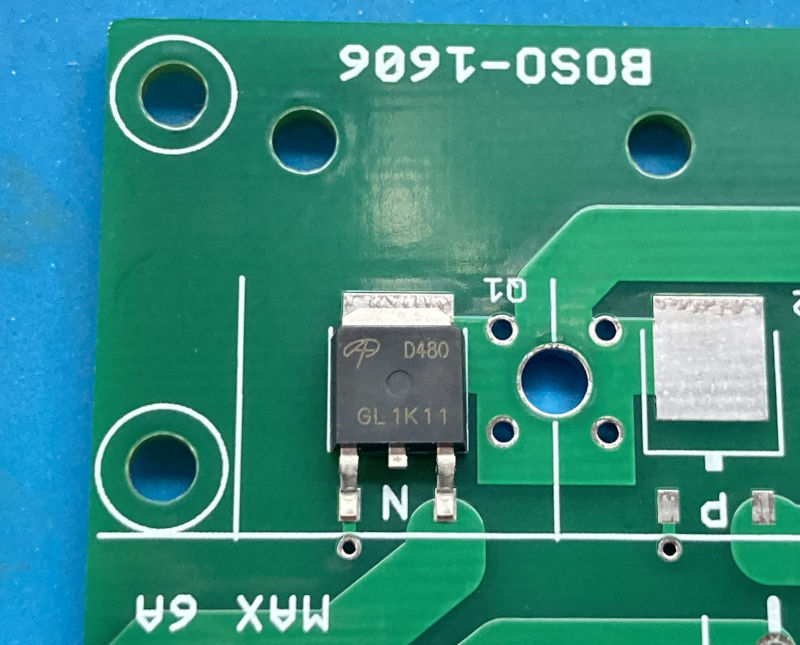

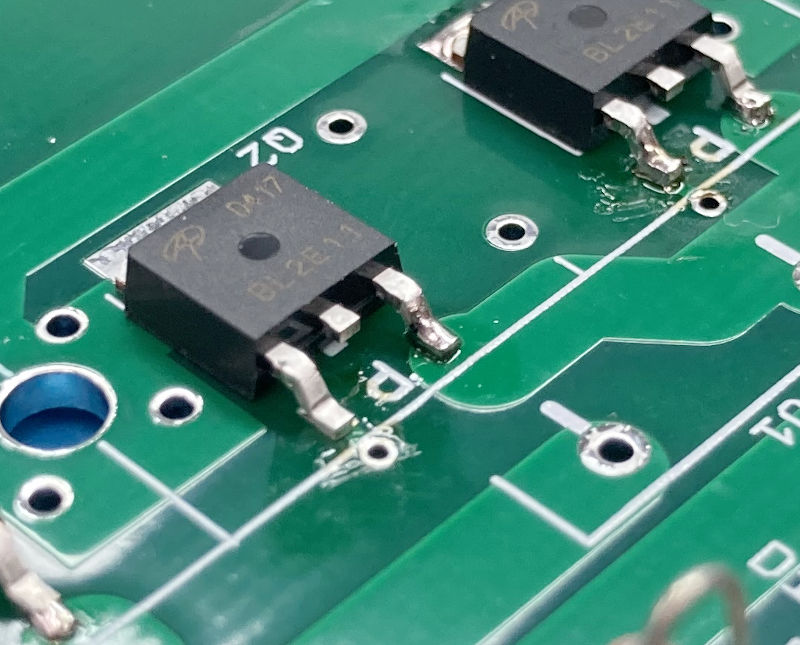

4個並んだ取り付け位置で、基板の外側に来る2箇所に『D480』と書かれたFETを取り付けます。

ややこしくなるのでまずは『D480』と書かれたFETだけを取り出して取り付けしていきましょう。

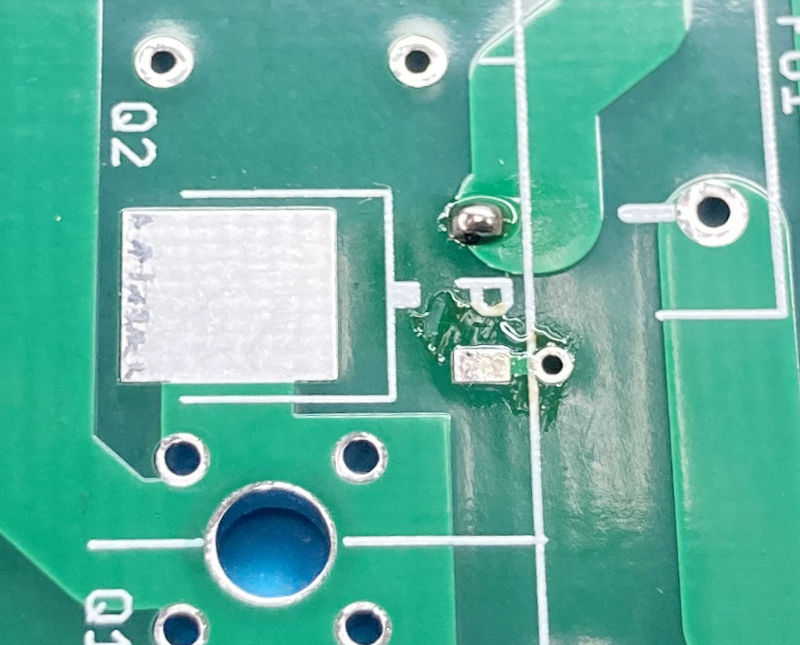

このFETはランドが大・小・小と3箇所あるんですけど、その中の小さい方1個(どちらでも良い)に予備ハンダをします。

次にFETをパターンに重ねて置いて、予備ハンダした方の足を温めてハンダ付けします。

この時FETの端子がパターンからズレないように、調整しながら取り付けます。

次にもう片方の足をハンダ付けして

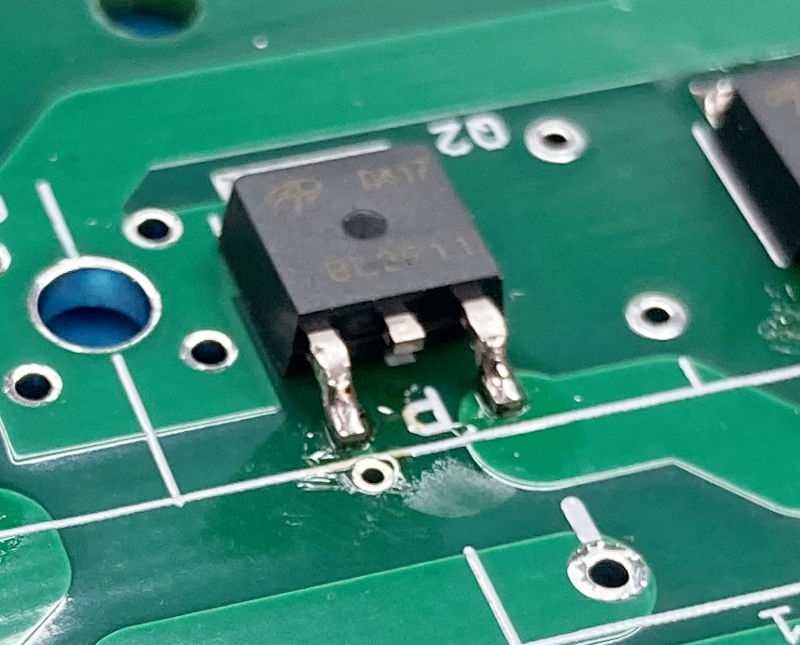

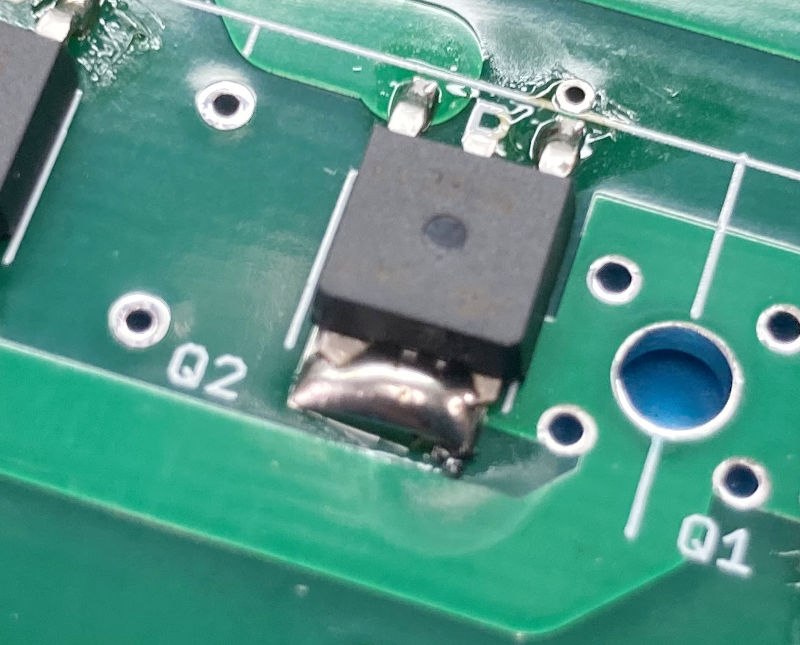

最後にFETの頭の部分、放熱フィン側をハンダ付けしたら完了です！

↑これはハンダを盛りすぎてしまいましたが、パターンが大きいのでハンダゴテの熱が逃げやすいので、ワット数の低いハンダゴテを使っている場合はハンダが付きにくい場合があるのでご注意ください。

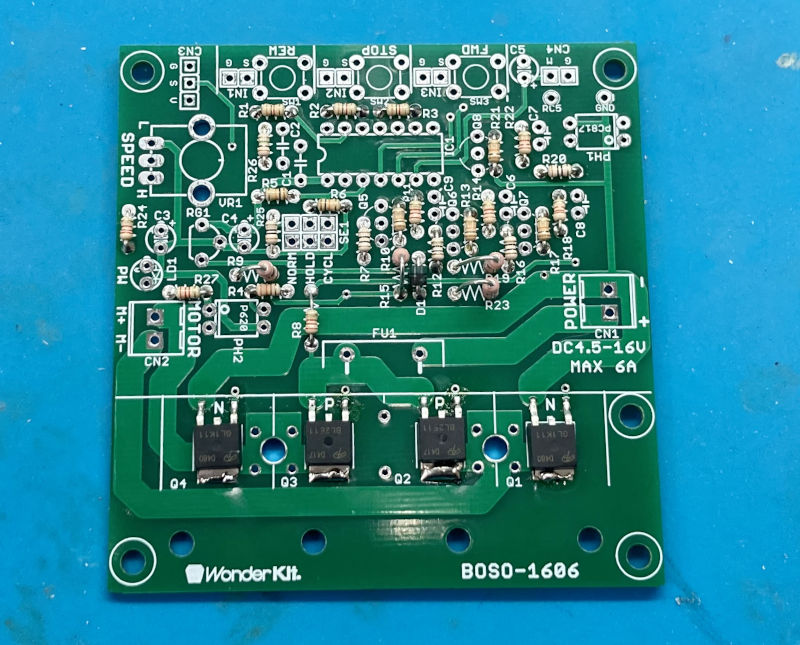

と言う訳で、ひとまず背の低い部品は取り付け終わった感じ。

抵抗の選別と取り付けに手間取ったので、ここまでで約1時間かかっています。

とは言え手間のかかるところはだいたい終わったはずなので、後はサクサク行くはず。

次回、キットを完成させようと思います。

(記事：オカポン)
更新予定：毎週木曜日(次回は3月30日です！)
