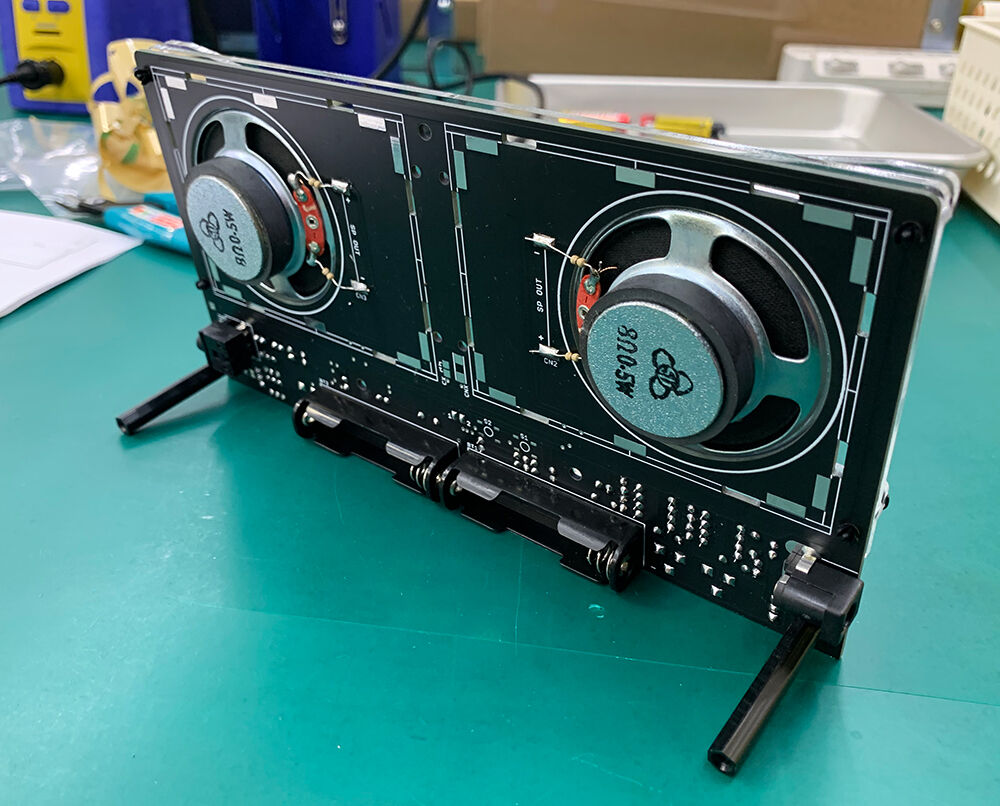

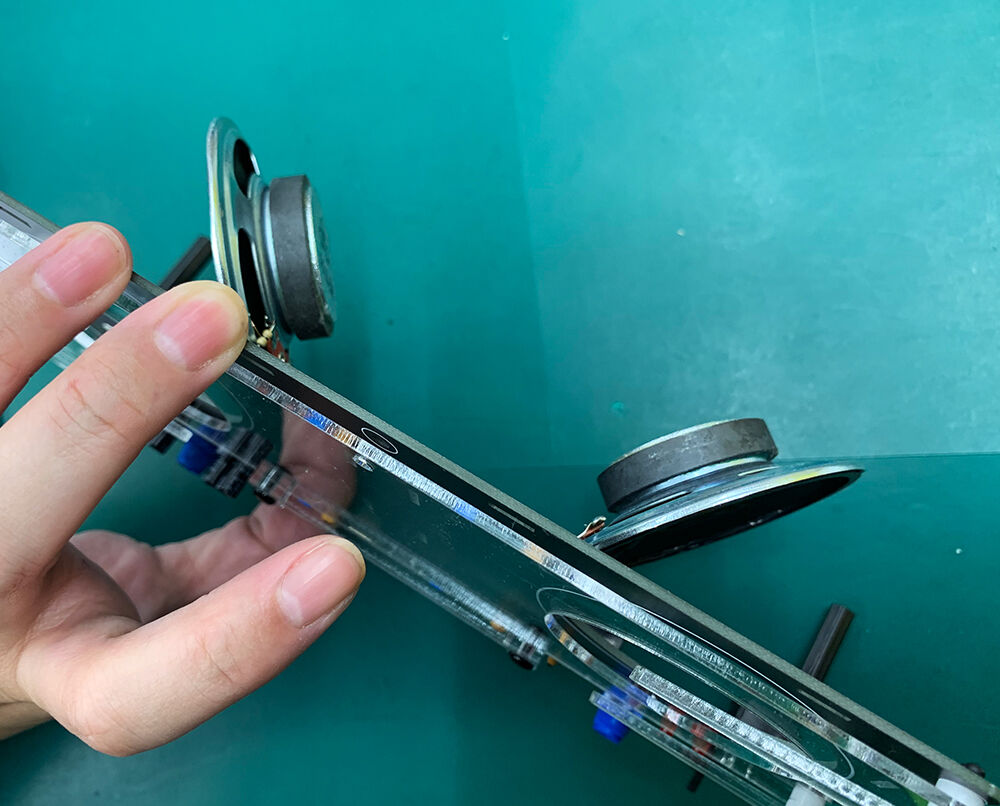

正しくは・・・

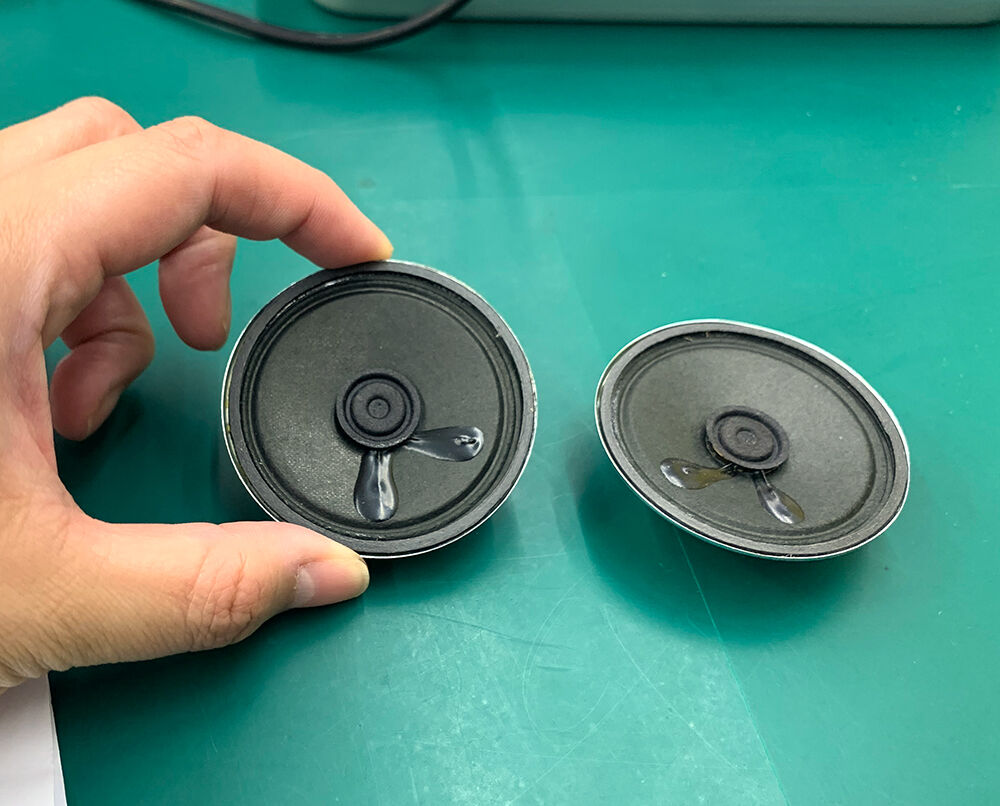

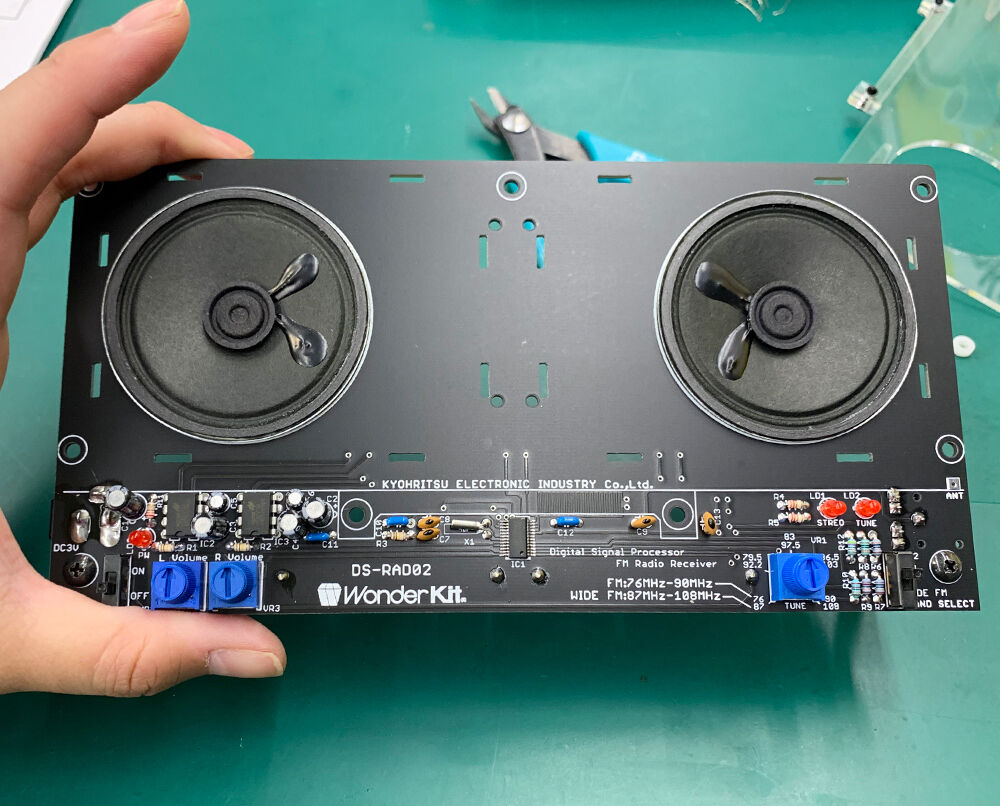

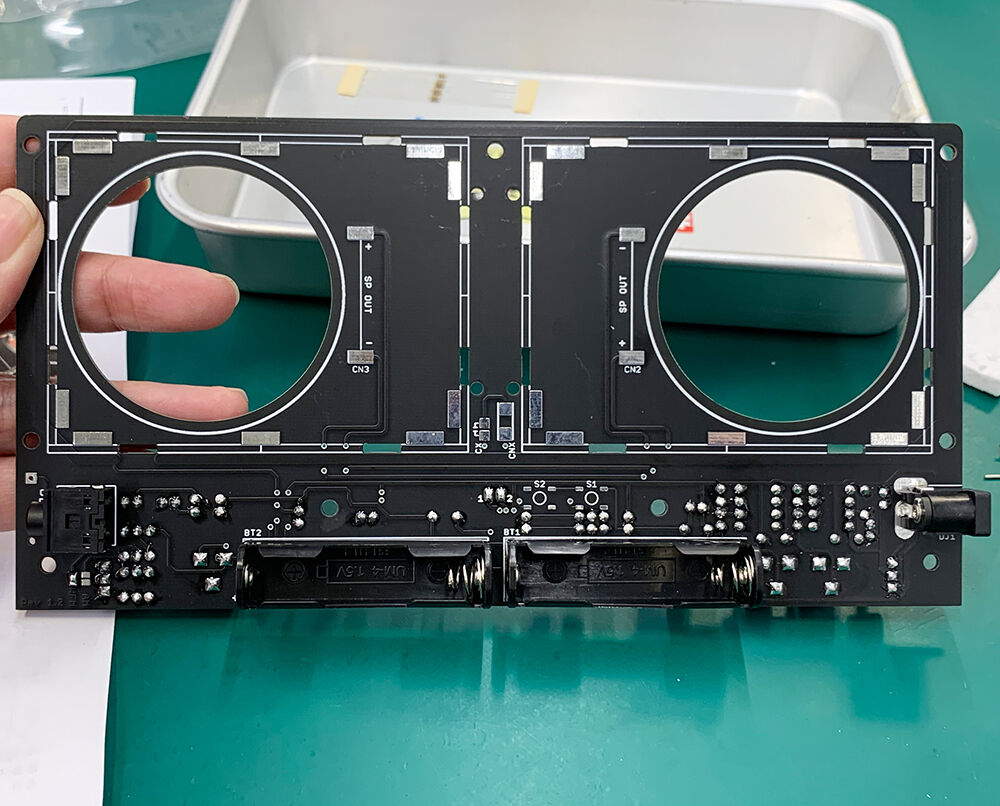

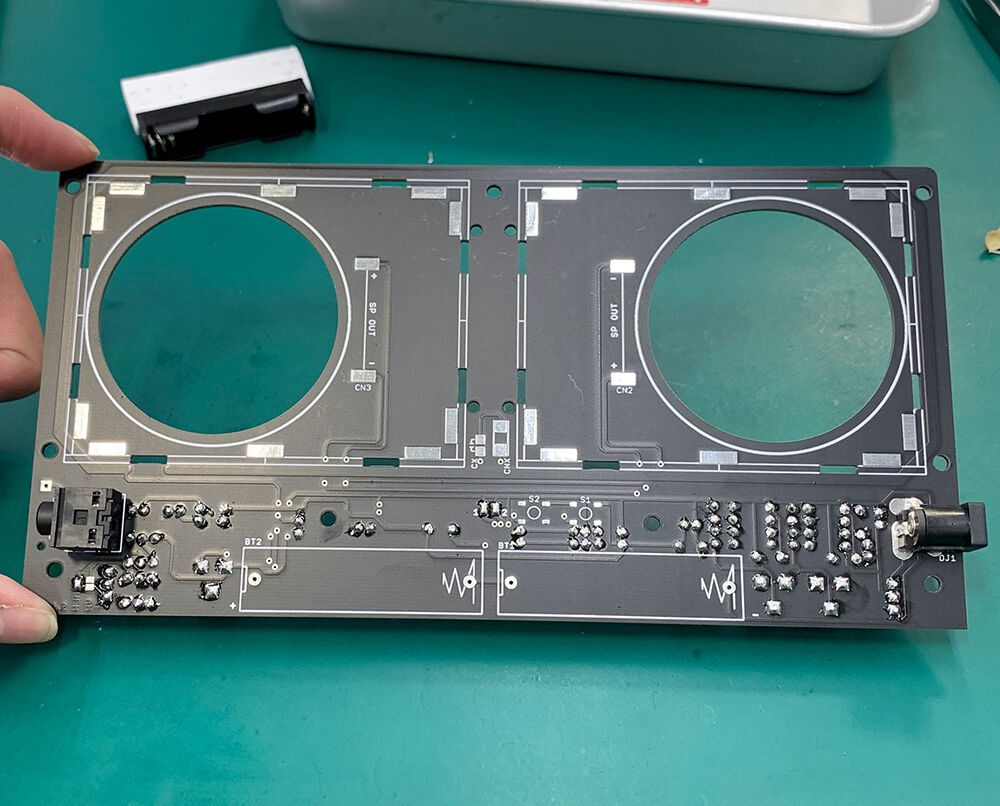

基板の表面からスピーカーを入れて、ハンダ付けするんです。

で、アクリルを表面に取り付けて、スピーカーを固定するんですねー。
間違えても後戻り出来る箇所で本当に良かった…。

では、スピーカーの取付方を。

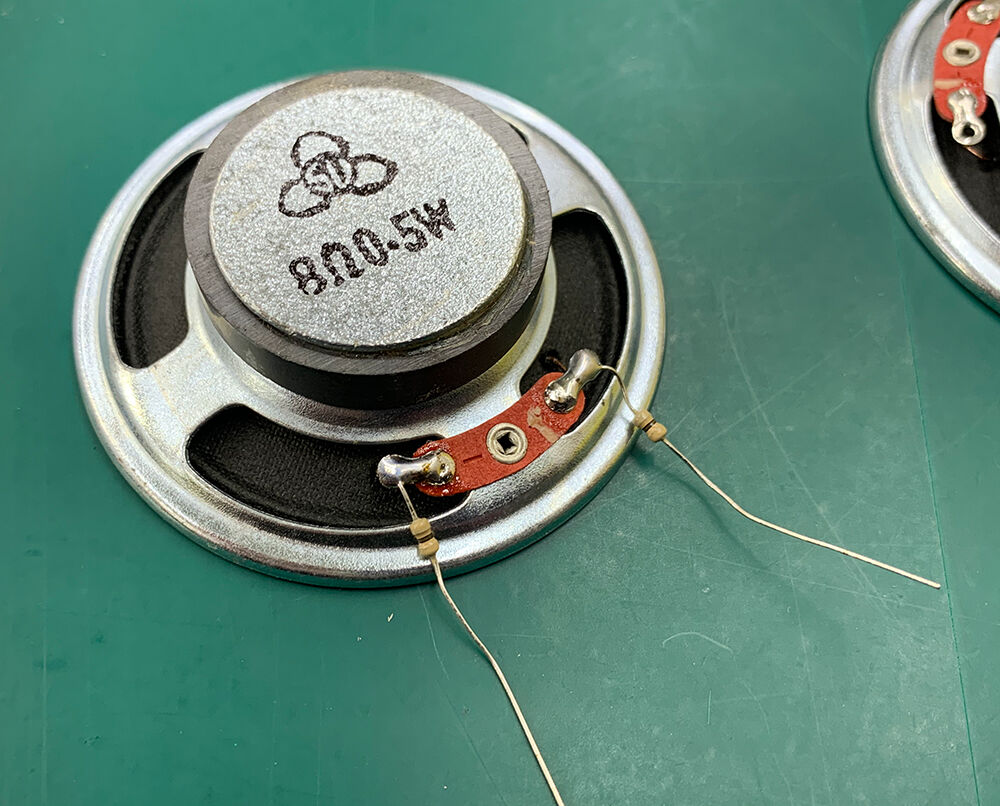

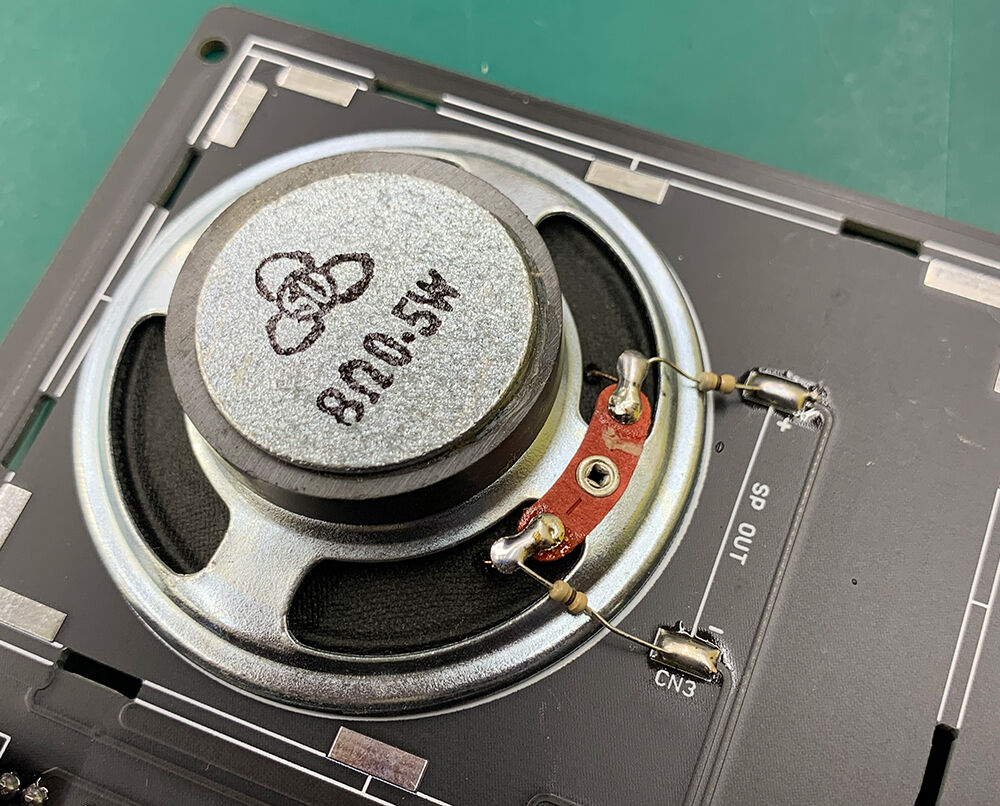

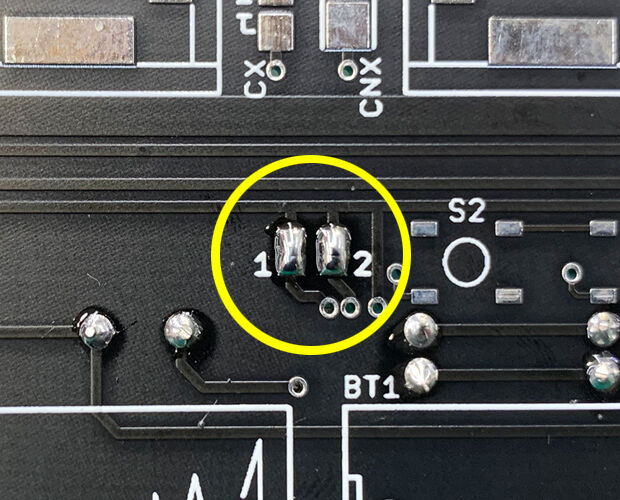

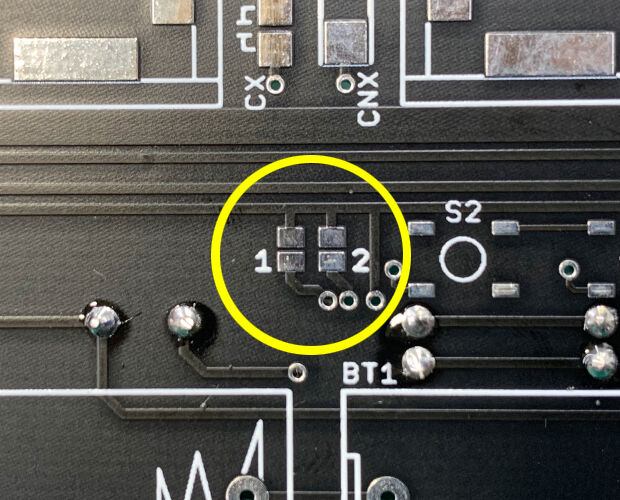

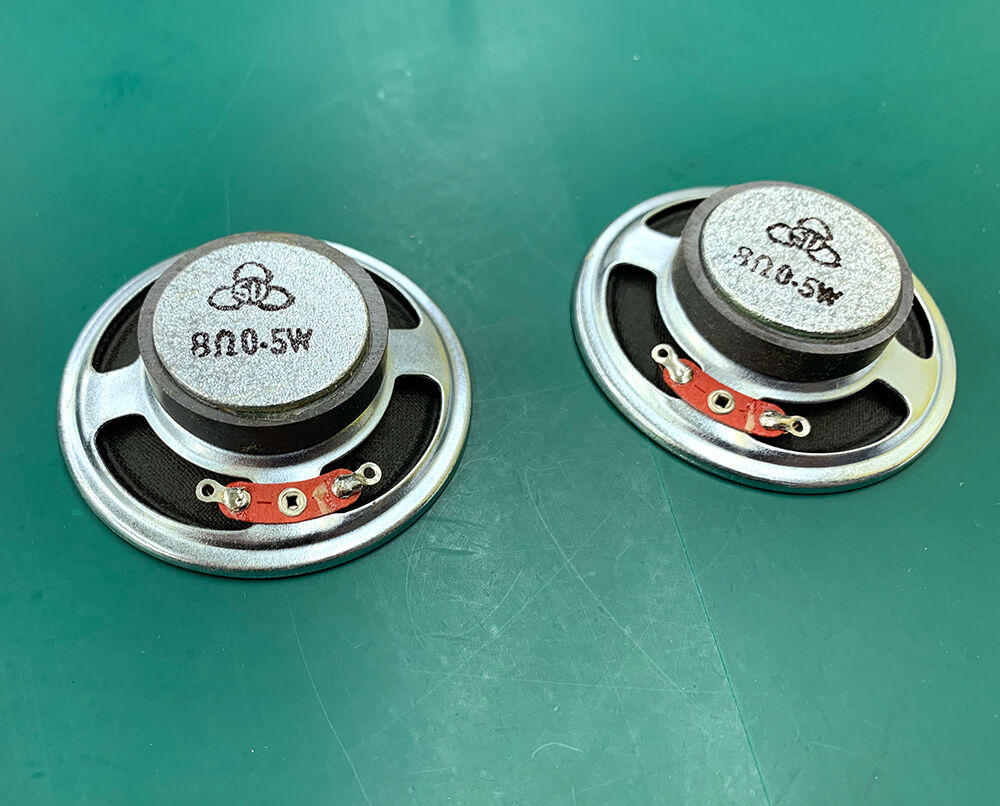

スピーカーの端子部分に0Ω抵抗を取り付けます。
0Ω抵抗の足をある程度短く切ってから取り付ける方法と、足を切らずに長いままハンダ付けして後から飛び出た足をカットする方法があると思うんですが、両方試した結果、オカポンは先に足を切ってからの方がやりやすいなーと思いました。

あと、スピーカーの磁力が思いのほか強くて、コテ先がスピーカーに引き寄せられるんですよ。
めっちゃ怖かったです…。


16.スピーカ止め板の取り付け
ここがね…パーツ名になじみが無さ過ぎて、説明書見ても「どこのパーツのこと？何のこと？？？」状態になります。2ページ目にパーツイラストとパーツ名が載っているので、そこで確認しましょうね。

アクリルは台紙がついているので、組み立てる前に台紙をはがしましょう！
水をつけるとスルリンっと取れますので楽ですよ！
ということでアクリルの取り付け。

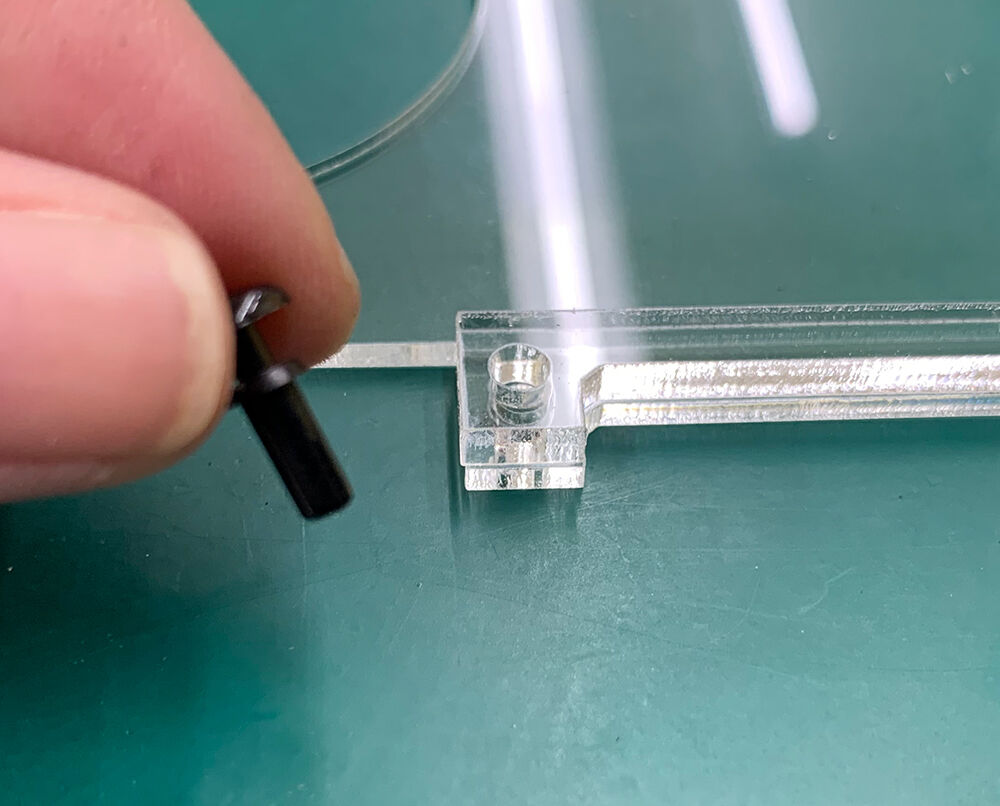

プッシュリベットの機構が面白い・・・！！！
頭をぐっと挿し込むと、足が開いて真ん中の芯？が出てくるんですよ！これで固定されるようです。
プッシュリベットはあとから外すことも出来ます。そのおかげでオカポンは取付を間違えたスピーカーを元に戻すことが出来たんですよね。

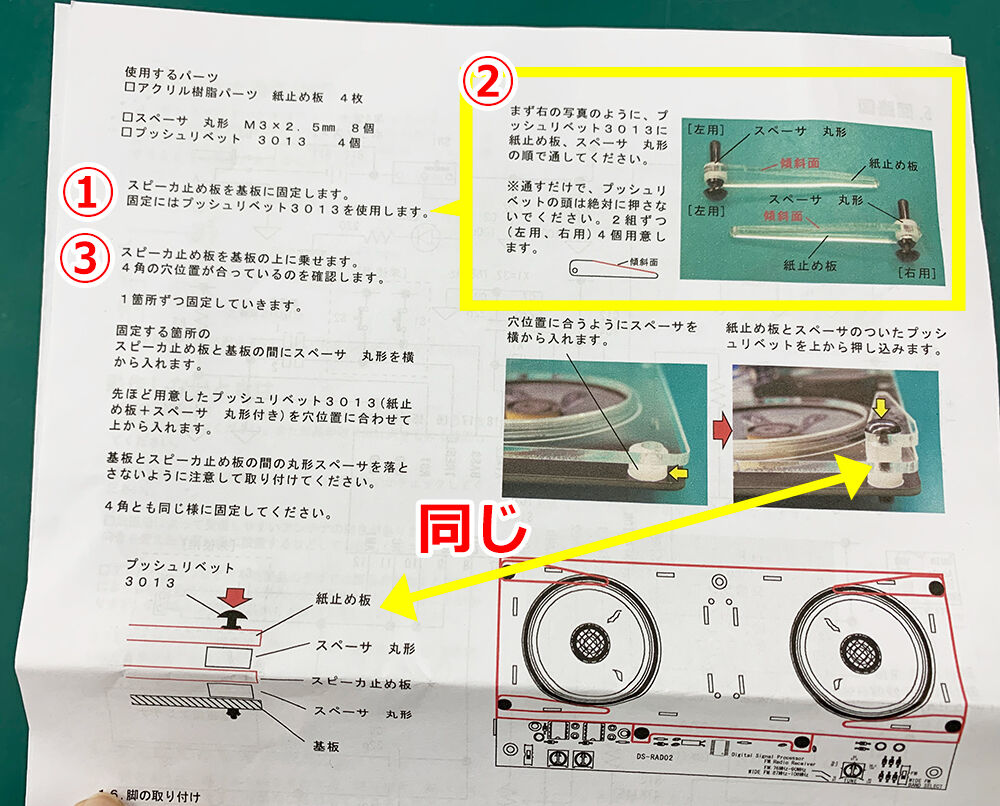

で、説明書5ページ目の上部なんですが、見方が分かりにくくなっています。

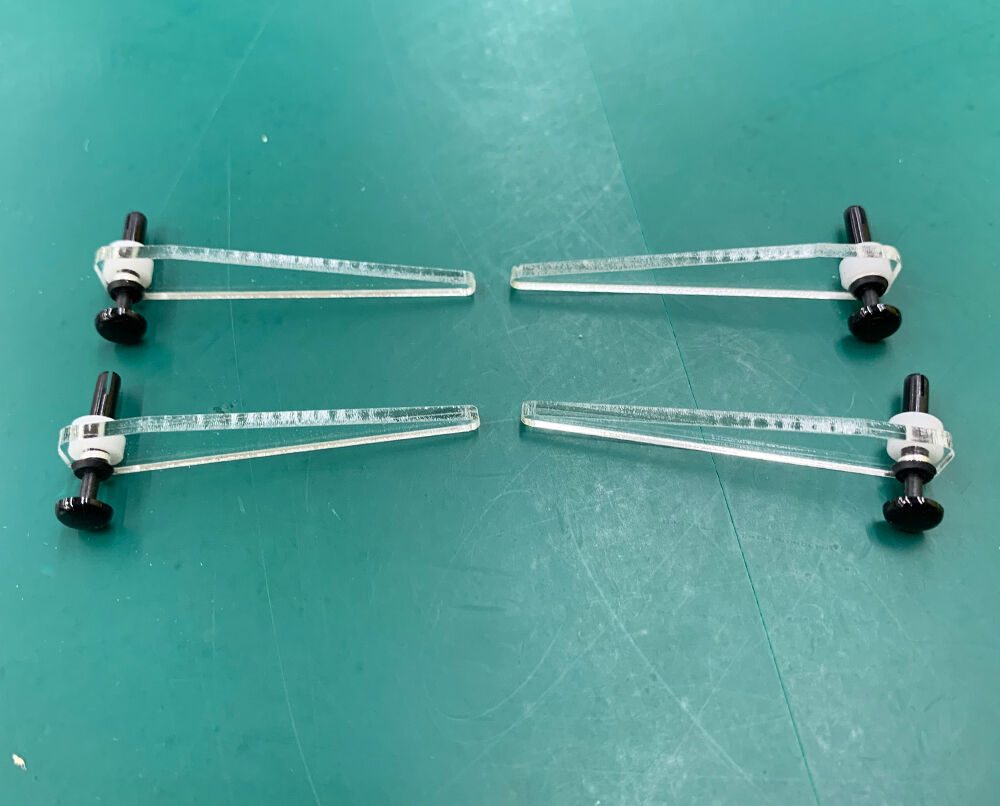

まずは、「アクリル樹脂パーツ　紙止め」の準備をします。
紙止めって何よ？と思うんですが、完成後にスピーカーの前(正しくは大きいアクリルの前)に、小さめのカレンダーや写真(L判)を入れることが出来るんです。
前に紙があるとラジオの音が聞こえにくいんじゃないのかなーとずっと思っていたんですが、完成後に実際カレンダーを入れて音を聞いてみたところ、全然影響なかったです！

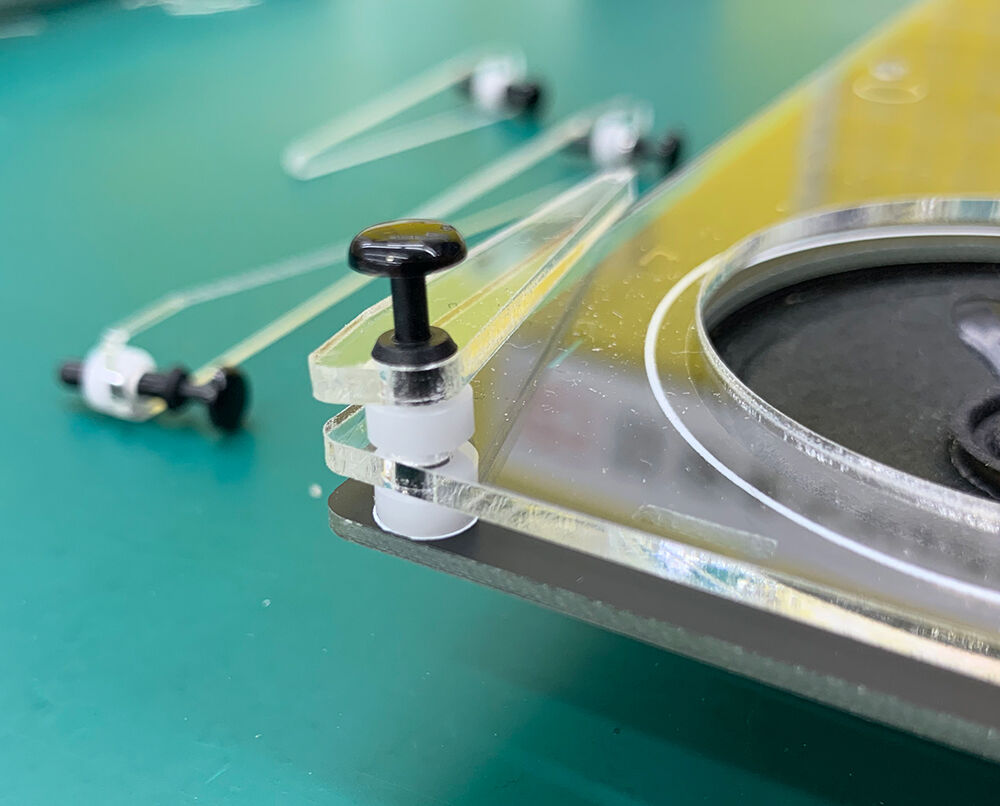

「アクリル樹脂パーツ　紙止め」と言うのは、その紙をささえる(止める)パーツ、ということですね。

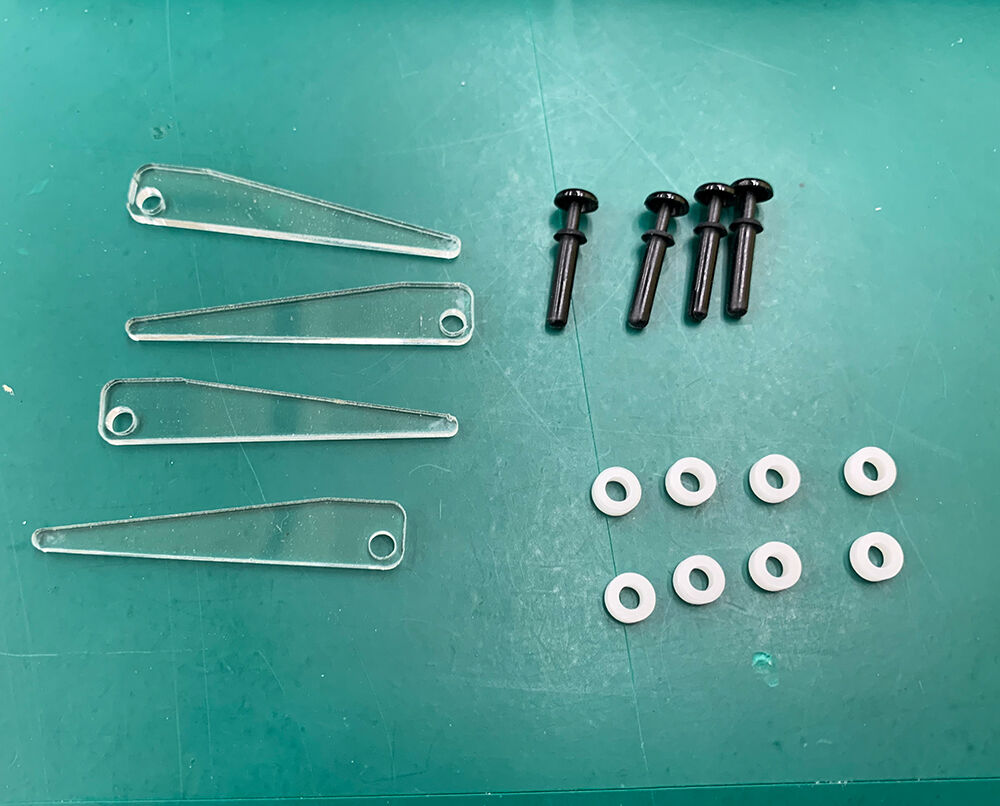

現物はこれ↓です。

ただ、さっきのプッシュリベットのようにぐっと押し込んではいけません！
ここでは通すだけにしましょうね。

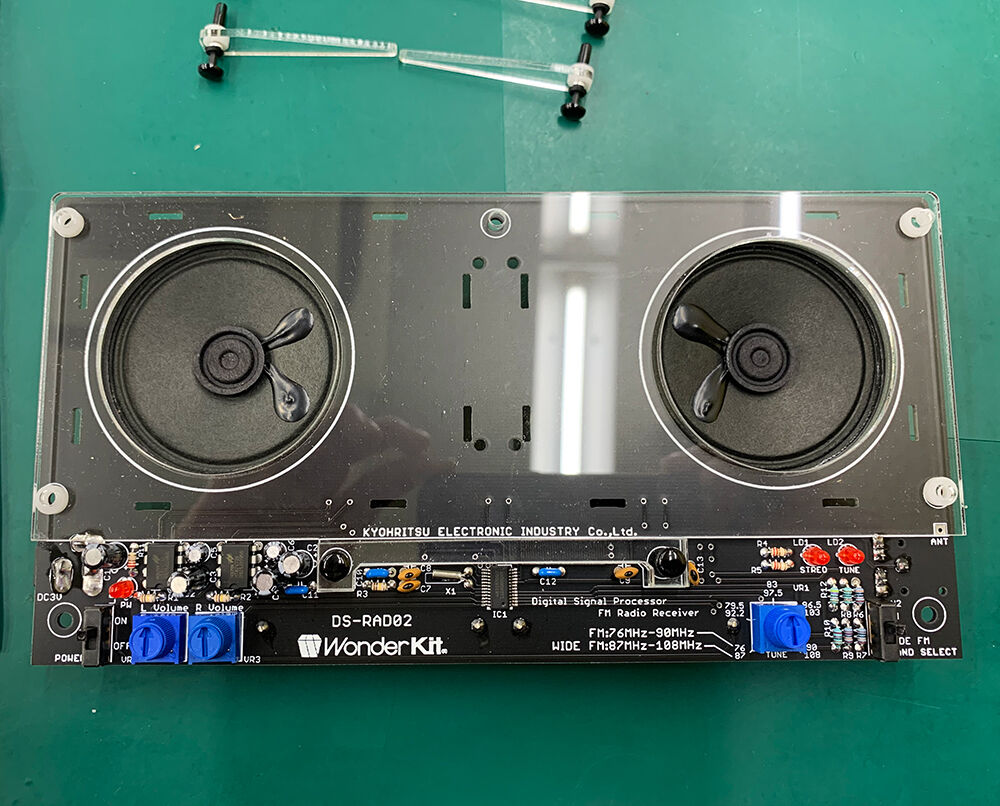

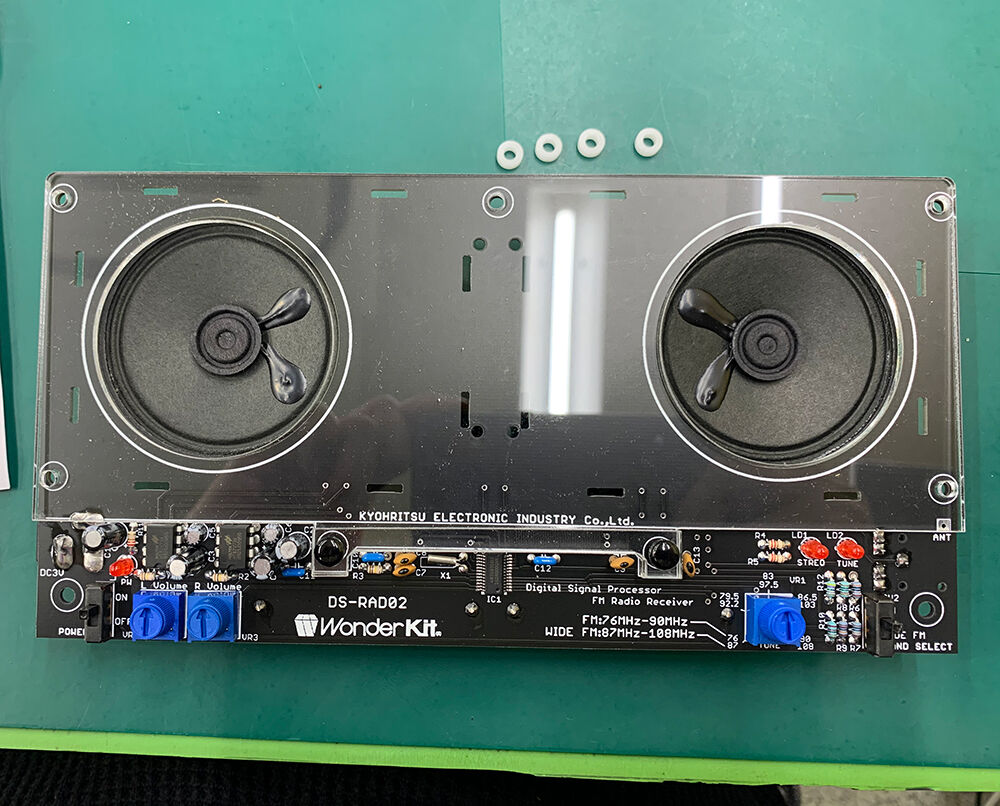

で、大きいアクリルを基板の上に置いて、基板とアクリルの間にスペーサーを横から入れる、と説明書に記載されています。



でもオカポン、横から小さいパーツを入れるの苦手なんで、スペーサーを4個基板の穴位置にあわせて置いて、大きいアクリルをその上にそっと置きました。


穴位置から微妙にズレても、ピンセットなどで修正すればいいので問題無さそうです。

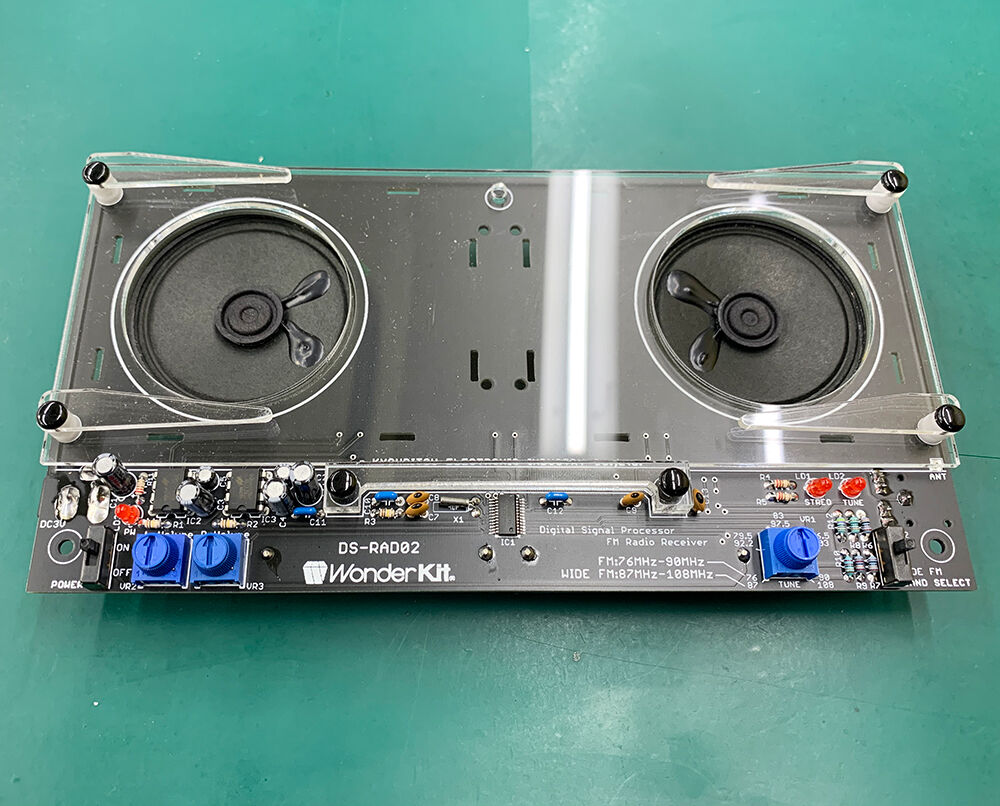

で、さっき作った「アクリル樹脂パーツ　紙止め」を乗せて、プッシュリベットをグイッと押し込みます。

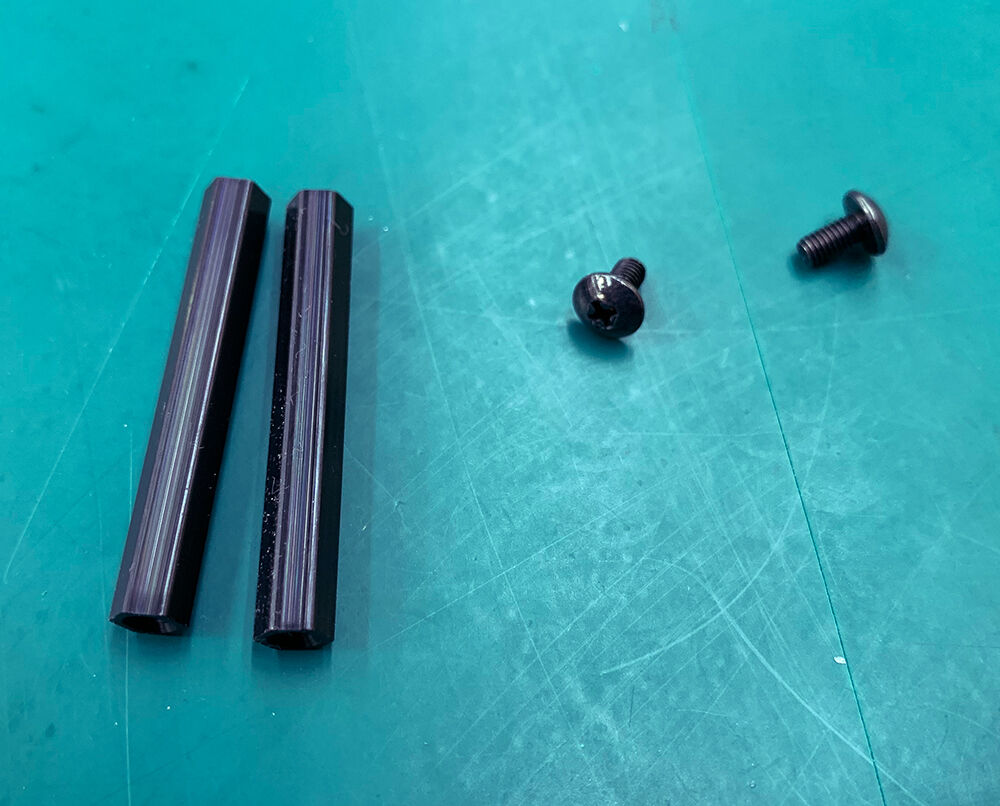

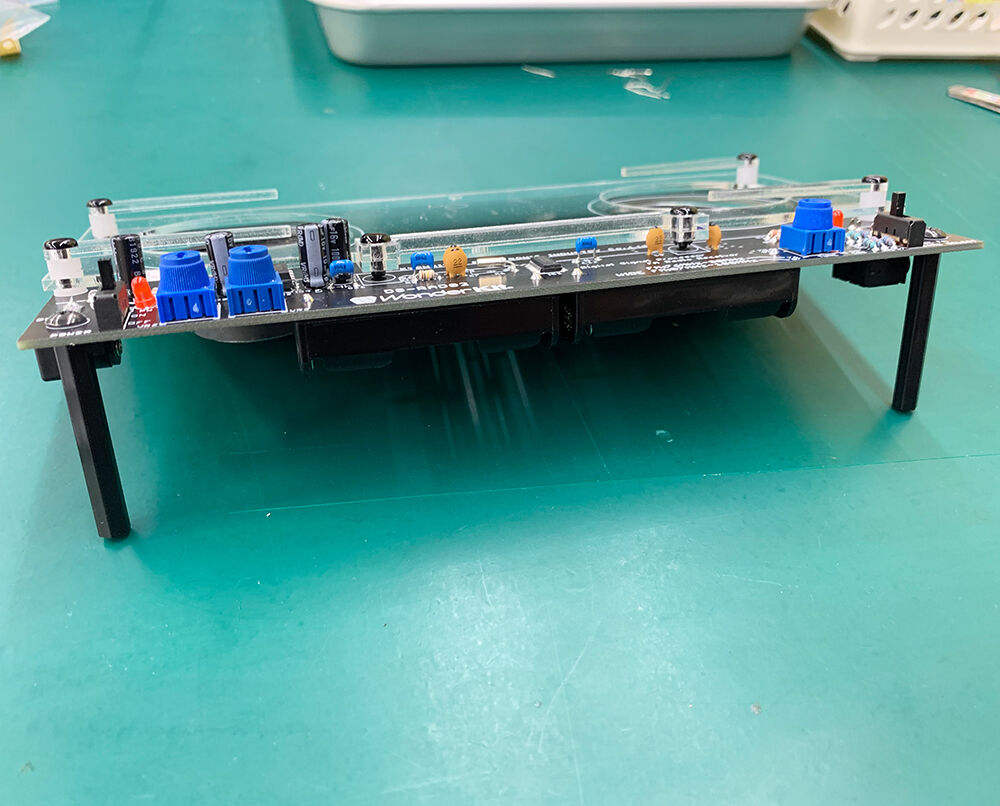

17.脚の取り付け


+ドライバー(2番)が必要です。
手でしめることも出来るんですが、ドライバーを使った方がしっかり固定できますよ。

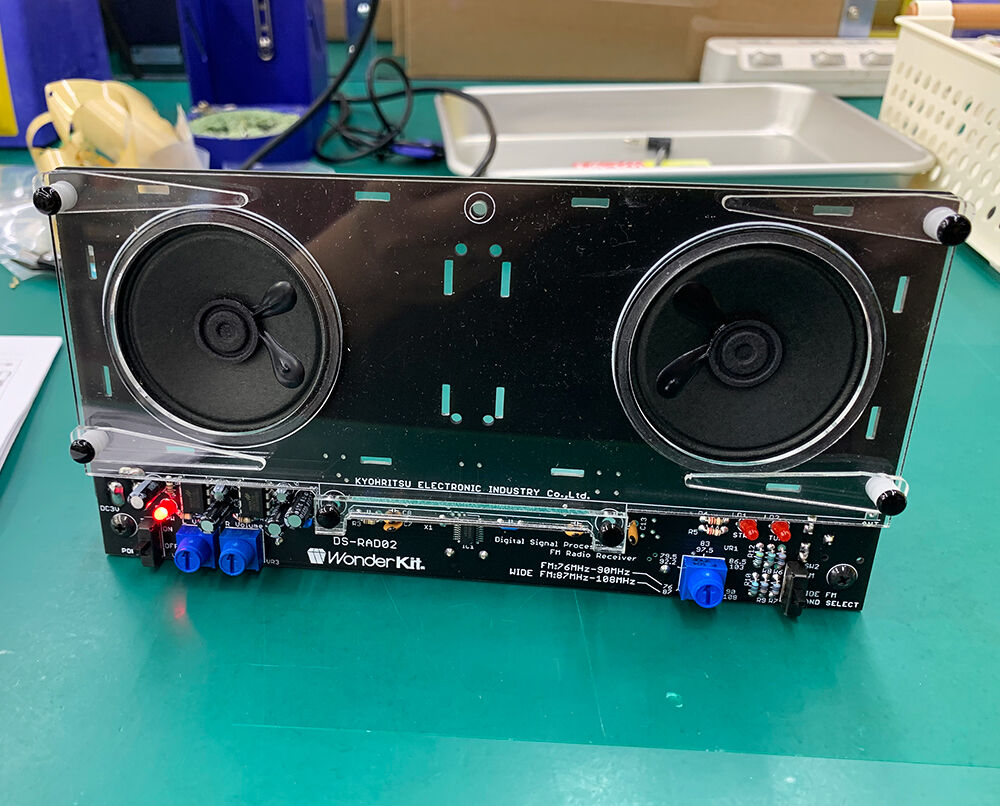

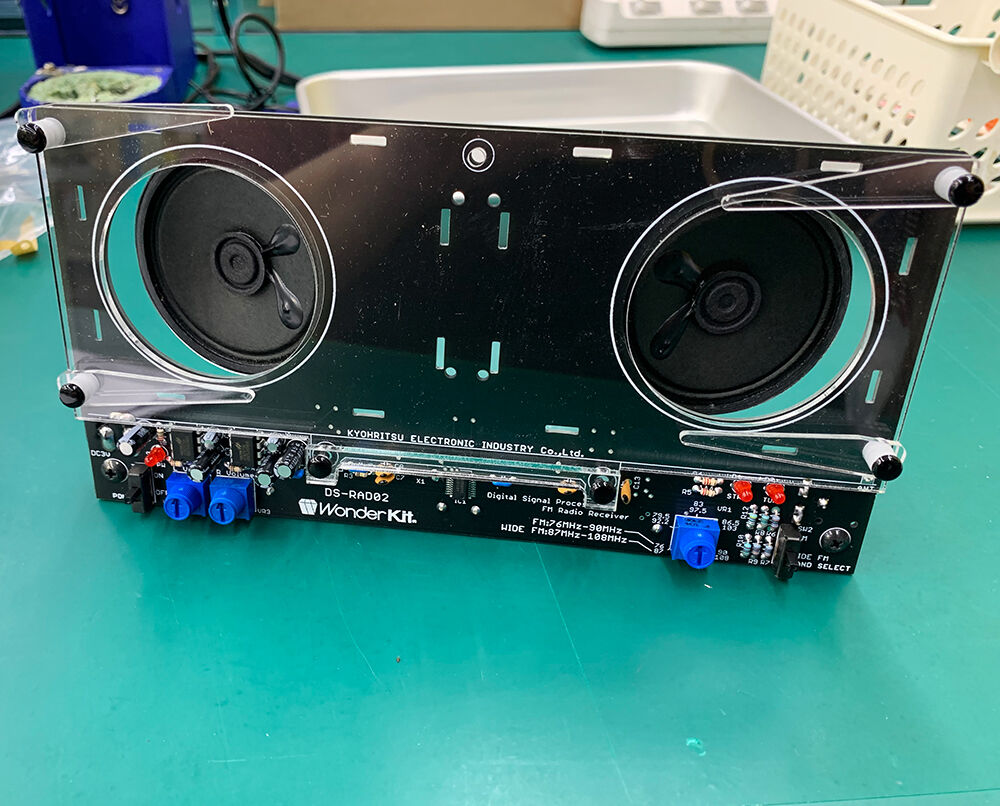

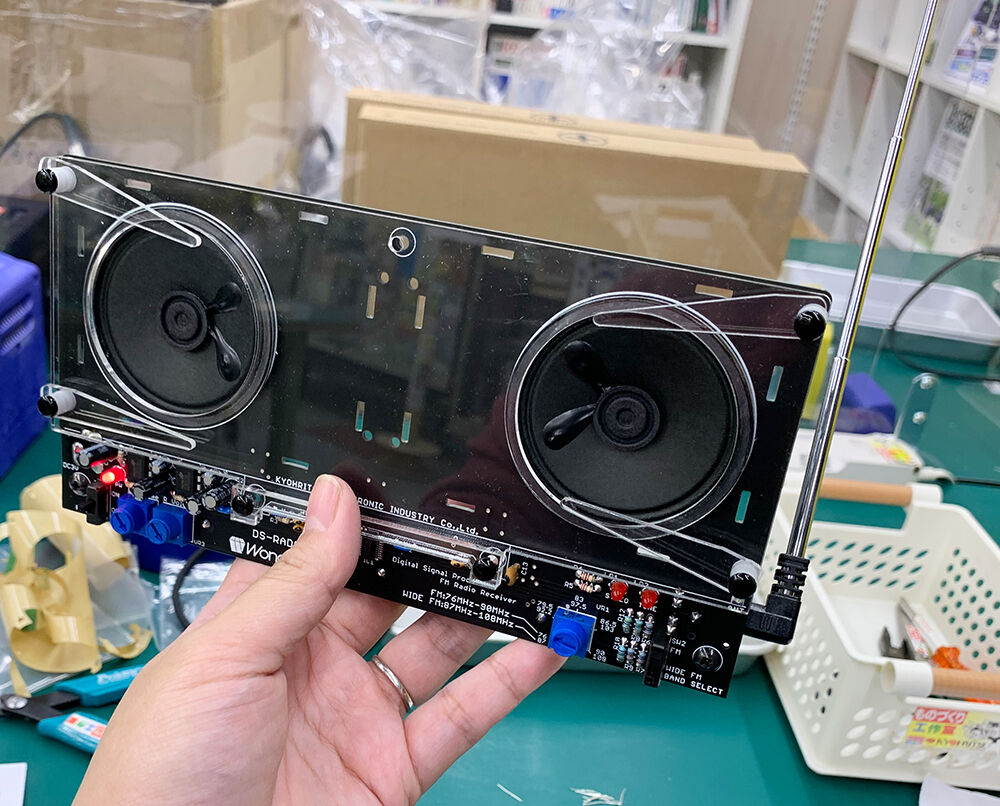

ということで、完成ですー！！！！



シリコンハウス3Fの「ものづくり工作室」で作業したんですが、完成した勢いで本体にロッドアンテナをつけて早速ラジオを聞いてみました。
最初雑音だけでラジオ放送らしい物は何も聞こえなかったんですが、ちょっとラジオを持ち上げたらまだまだ雑音混じりですがラジオ放送を聴くことが出来ました！！


で、作業終了後。
シリコンハウスの入っているビルの5F、普段仕事をしている事務所のデスクで再度聴いてみたんですが、音がかなりきれいで、これまたびっくりしました…。
え、こんなに音違うの？ってなりましたよ。
工作室って、たぶんいろんな電波が飛び交ってるんだろうなぁって思いました。


今回の作業、約1時間くらいかかりました。

写真を撮りながらということもあったんですけど、間違えた分を修正したりして…で、結構時間がかかっちゃいました。合計で2時間30分です。
