そんな暑さで朦朧とした頭で何のキット作ろうかな～と、ぽちぽちエレショップを見ていたのですが、これは…！！！と思うキットを見つけました！

今回製作するキットは…
★「温度センサ2キット / ON-DO2」です！！！

「センサ」や「リレー」がまだなんとなくでしか理解できてないんですが、説明文を見ると
『設定温度より上又は下になるとリレーが動作する温度センサキットです。』
とのコメントが！！
もしかしたらこのキットは暑さや寒さの不快感に共感してくれるかもしれない！とかなんとか考えたり考えなかったり、何かいろいろ使えそうな予感がしたので作ることにしました。


では早速作っていきましょう！
まずは恒例のパッケージチェック！


完成写真を見ると、いつものひらべったい基板だけじゃなくて、正面にも基板がくっついていますね。
不思議な形です。ちょっとワクワクします！

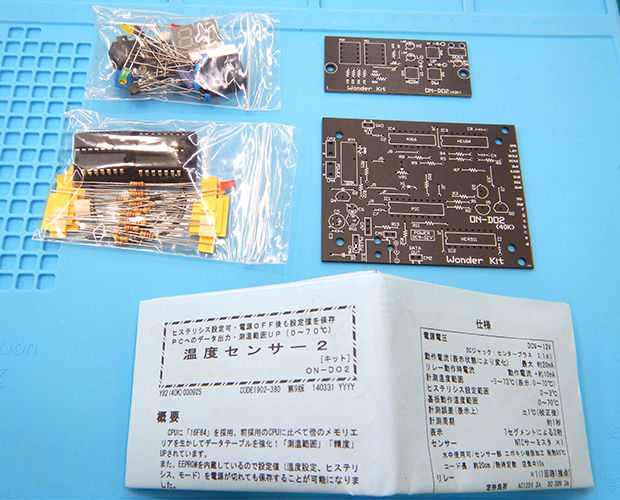

入っている部品はこんな感じ。

薄々気付いていましたが、部品点数多いなー…。

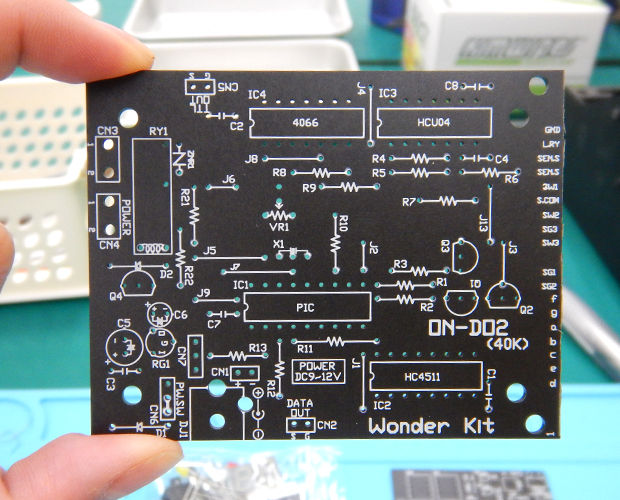

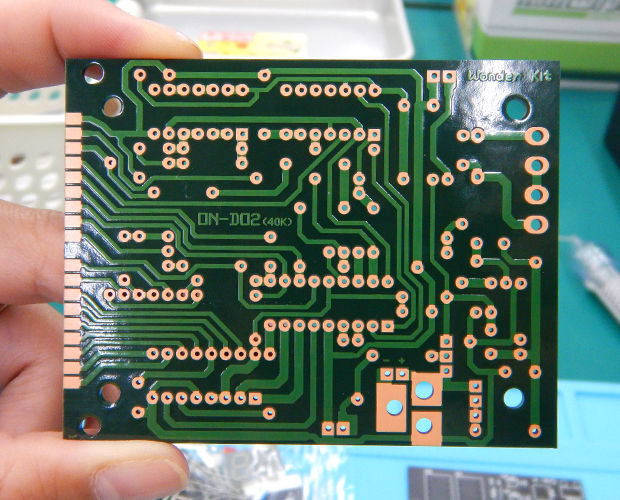

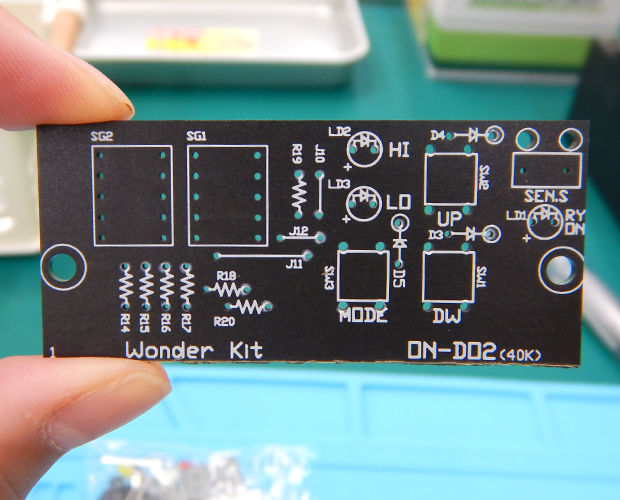

基板は大きいもの(メイン基板)と小さいもの(パネル基板)があります。



でもワンダーキットの場合、説明書にどの部品をどこに挿すのか書いていないこともあるので、2枚基板がある、ということはしっかり意識しておきましょうね！(フラグ)

さて、では早速組み立てていきましょうー！
ということで、ダイオードや抵抗がみっちり入った袋を開封します。

…多いですね。

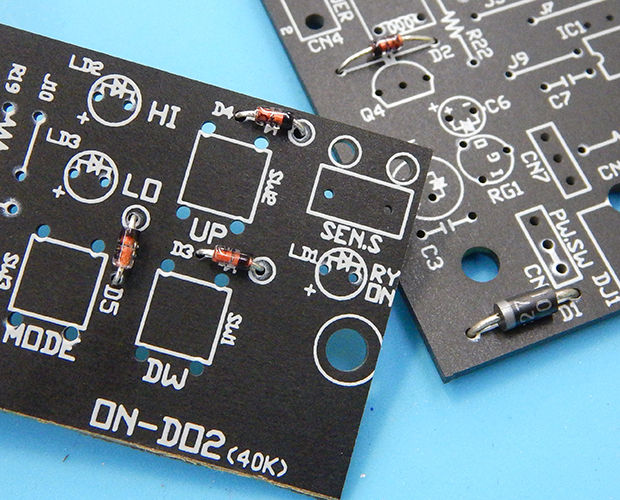

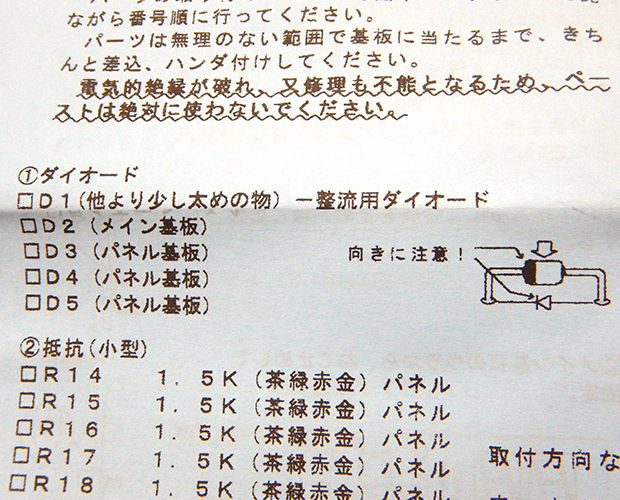

まずは、説明書通りダイオードから。

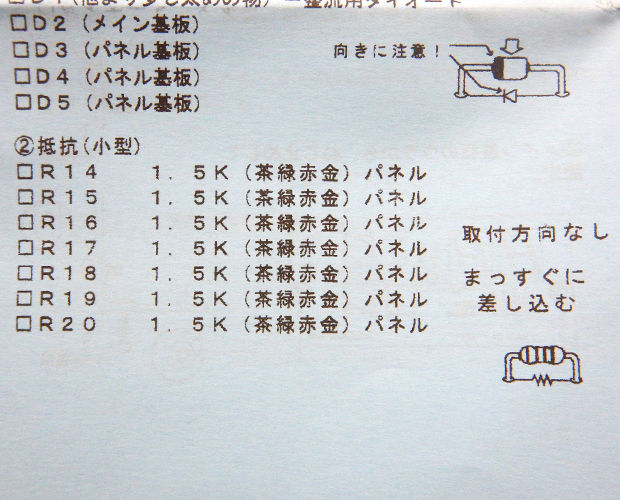

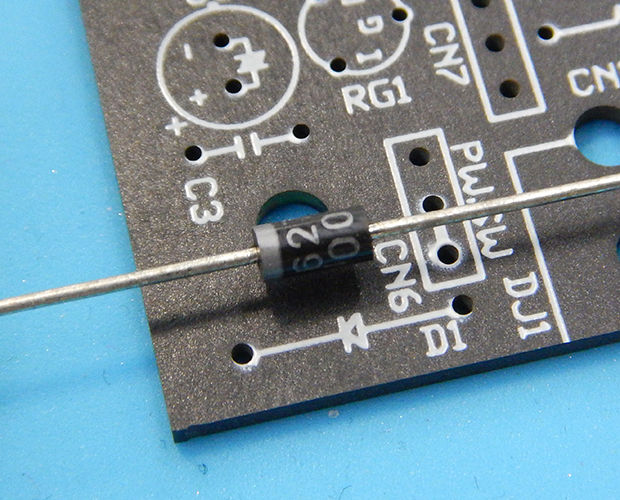

ダイオードは取り付け向きがあるので、要注意です！

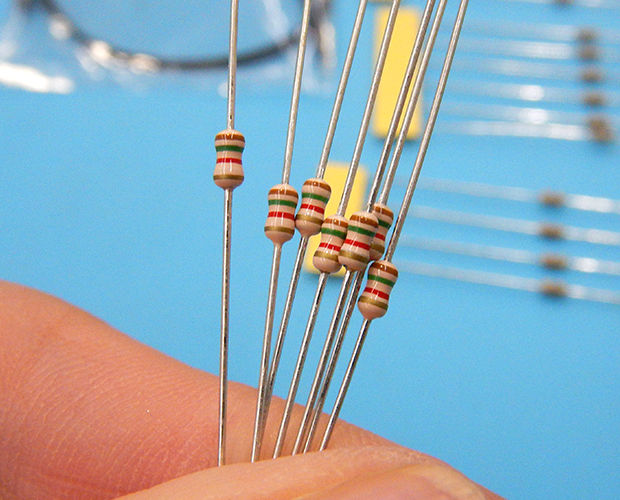

次は、小型の抵抗です。

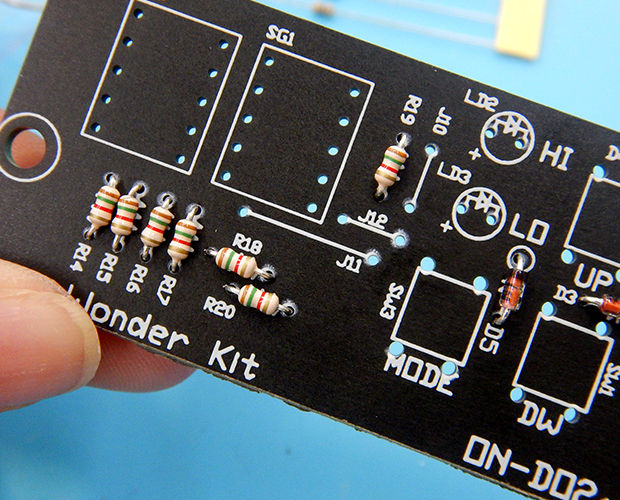

ちなみに、この小型抵抗はすべて小さい基板(パネル基板)に設置します。

次は、普通サイズの抵抗。

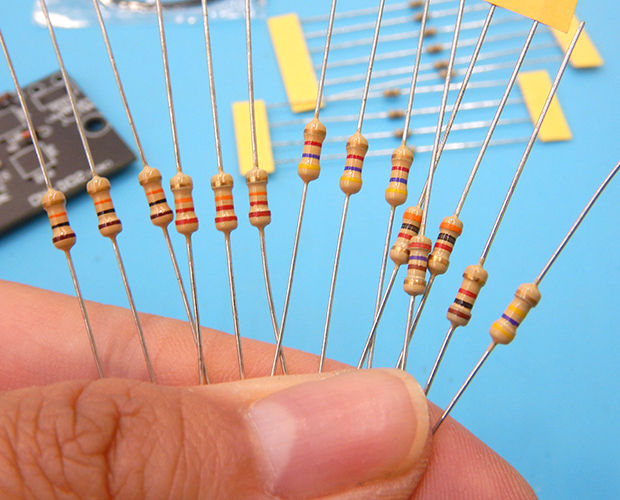

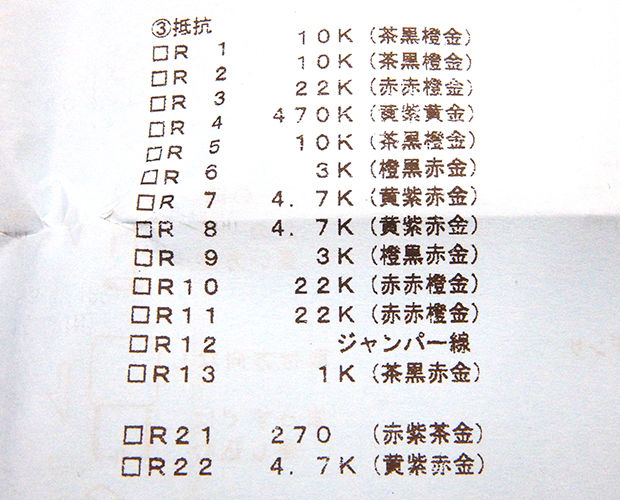

抵抗値の種類が多いのでいろんなカラーコードの抵抗がすこしずつ入っています。探すときに迷うので注意です。

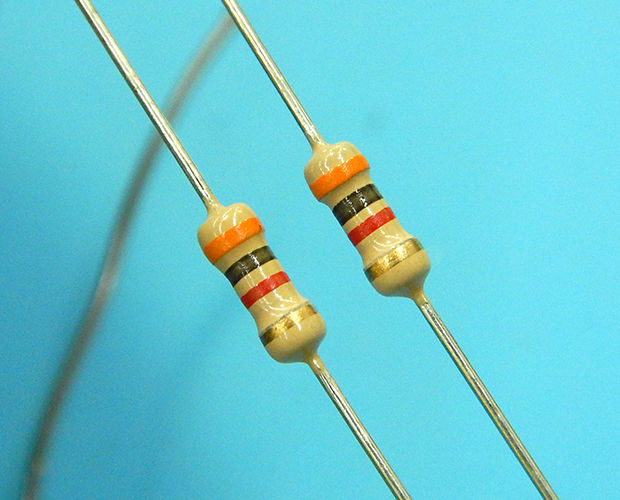

なぜ迷うのかというと、…「橙黒赤金」(3ｋΩ)の抵抗が、無い！！！部品不足か！！！
と思いながら、一旦説明書に書かれている抵抗を並べてみることに。

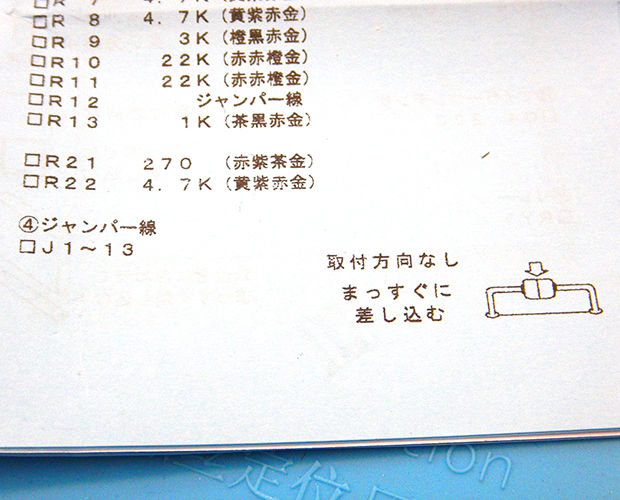

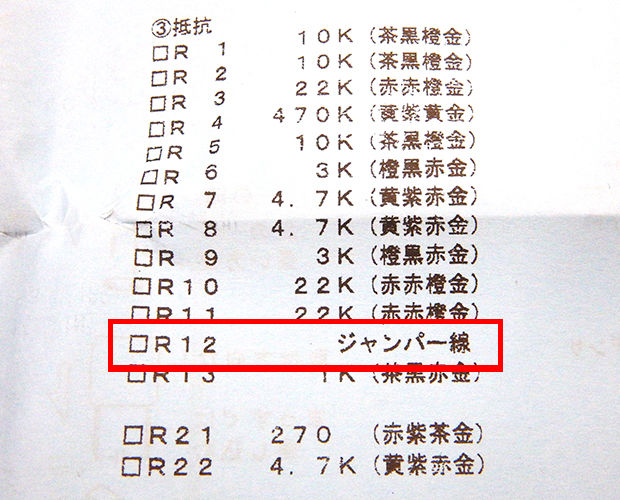

抵抗の途中に「R12　ジャンパー線」が急に出てきますが、これはお馴染み0Ω抵抗です。


一通り抵抗を付け終わると、またジャンパー線が出てきます。

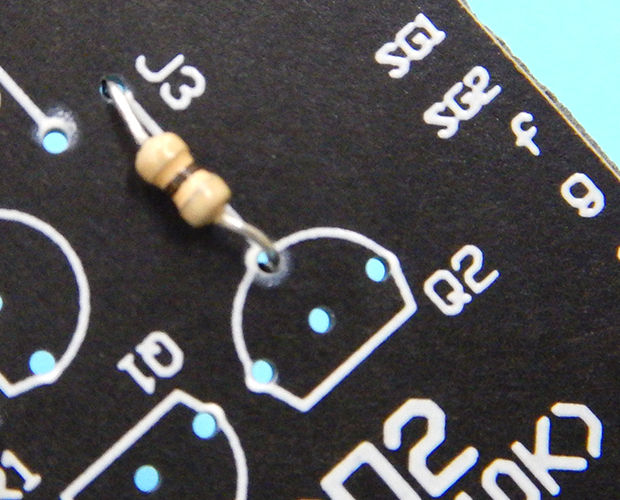

途中、別の部品マークに重なってるけど、これでダイジョブなの…？？？なんて事もありましたが、問題ありませんでした！



問題は別の箇所にありまして。
ちなみに、最後の「J13」は大きい基板(メイン基板)でした。ﾄﾎﾎ...

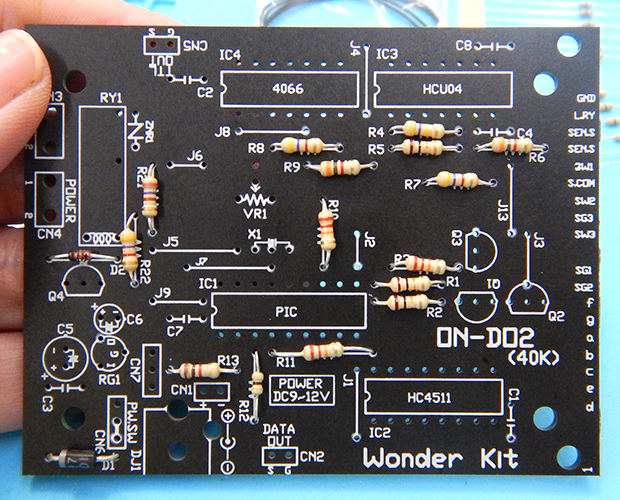

ということで、現在こんな感じです。


ここまでで1時間くらいかかっています。
ということで、今週は一旦ここまで！
出来上がるのが楽しみです♪


(記事：オカポン)
