こんにちは。

先週は『micro:bit(マイクロビット) X 電子工作』ということで、micro:bit(マイクロビット)とneopixel(ネオピクセル)を接続しました。(電工女子★micro:bit(マイクロビット)でneopixel(ネオピクセル)光らせます☆Part1)
今週は、いよいよカセットテープを加工して、micro:bit(マイクロビット)とneopixel(ネオピクセル)をはめ込みます！

写真16：光った


まずはカセットテープをバラします。
四隅のネジをドライバで外します。
中の部品も外します。
あとで戻すので(一部)、無くならないように保管しておいてくださいね。

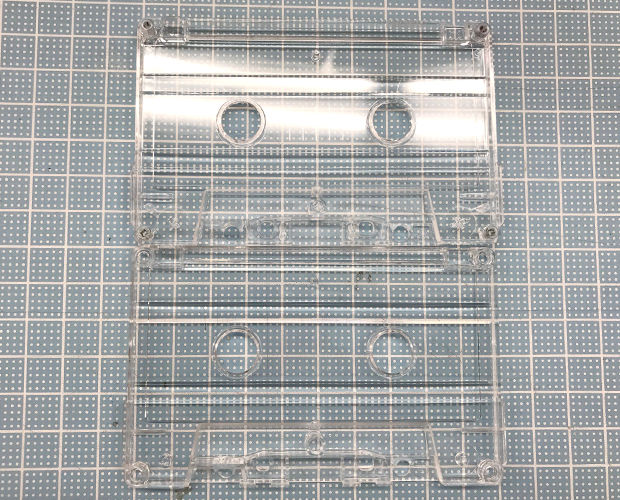

写真17：穴あけ前

カセットテープ内の中央に突起があります。
カセットテープの中にmicro:bit(マイクロビット)とneopixel(ネオピクセル)リングを入れる時、邪魔になるのでニッパで切っておきます。

写真18：ニッパ切断

次に重要なポイント！
穴あけや切断箇所を正確に下書きします。
限られたスペースにmicro:bit(マイクロビット)とneopixel(ネオピクセル)リング両方を収めなければいけないので、ちょっとのズレが命取り。
入らなかったらすごいショックなので、ここは慎重に。。ということで、
私はmicro:bit(マイクロビット)をスキャンした、原寸大の紙を用意しました。

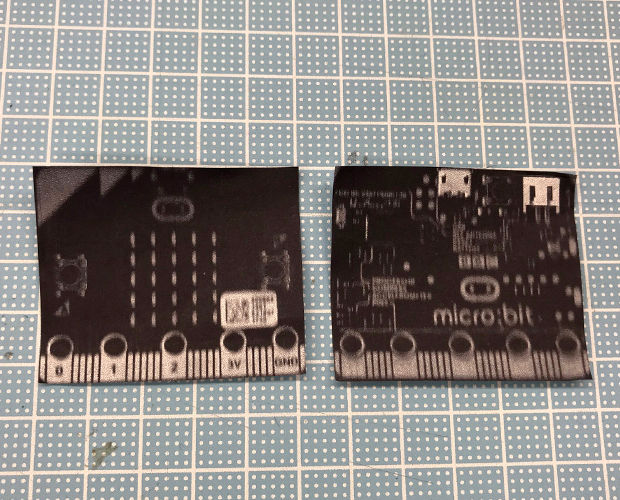

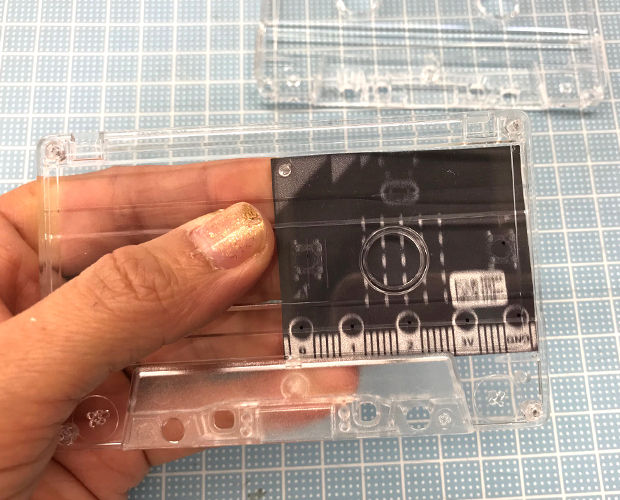

写真19：スキャン

それをカセットテープにあてて、穴位置や切断が必要な部分に油性マジックでしるしをつけました。
アナログだけど、お手軽な方法です。

写真20：しるし

穴あけ箇所はmicro:bit(マイクロビット)の
・Aボタン
・Bボタン
・端子部分5箇所
・カセットテープの隅にφ2-3mmの穴1箇所　※カセットテープをひもでぶら下げる用
です。

端子接続は3箇所だけなので穴あけは本来3箇所のみでいいんですが、見た目がかわいい！という理由だけで、端子5個分！
5箇所の穴開け頑張りたいと思います！！
※実用的には『0』『3V』『GND』の3箇所だけでOKです。

下書きした箇所にピンバイスでφ1mmの穴を開けます。
次にφ2-3mmのドリル刃に付け替えて穴を広げてからリーマーを使って、更に穴を広げていきます。
端子部分5か所はφ6mmぐらい、Aボタン・Bボタンの部分はφ11mmぐらいの穴を開けました。
いきなり大きな穴を開けようとせず、小さい穴を開けてから徐々に大きく…というのがポイントです。(すぐにバリっと割れるので慎重に)

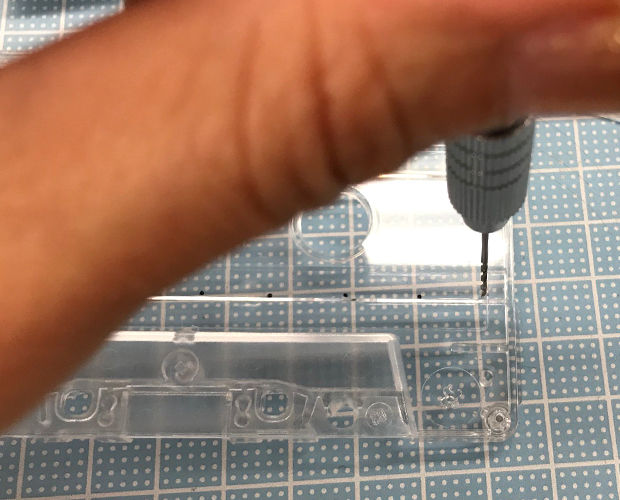

写真21：穴あけ

背面のコネクタ、リセットスイッチなどの部分は大胆に切断しました。

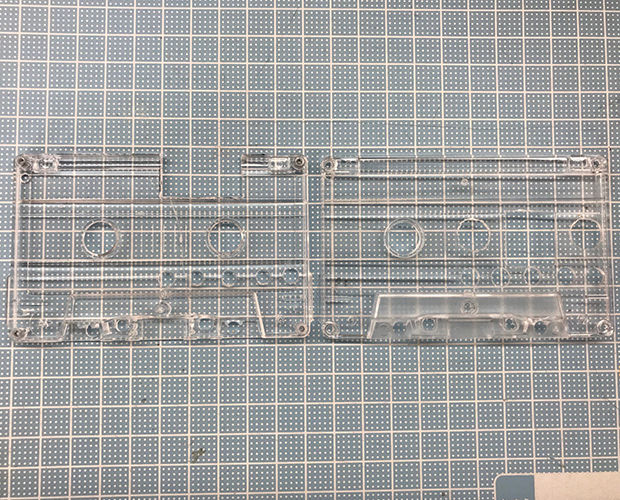

写真22：切断後

Pカッターを使ってすこしずつ削るように切断してもいいし、
ピンバイスで小さな穴を連なるように開けて切断し、最後にやすりがけしてもいいと思います。
私は両方の方法で試しましたが、どちらの方法でも、しるしした位置よりも少し小さ目で切って、あとでやすりをかけて整えつつ、大きさも調整する方法がおすすめです。
あとはmicro:bit(マイクロビット)本体のLED部分。
この部分も四角い窓をつくるイメージで切り出しました。
ピンバイスで小さな穴を連なるように開けて、切断し、最後にやすりがけして整えました。

以上で穴あけ、切断作業終了です。

ガタガタだし、ヒビが入ったところもありますが、気にせず進めました。
(正直、とても悔しい気持ちですが。ToT)

そして、micro:bit(マイクロビット)とneopixel(ネオピクセル)リングをカセットテープ内に収めて完了！
となるんですが、ここでひと手間入れました。
カセットテープの芯の外径に対して、neopixel(ネオピクセル)リングの内径がちょっと大きいんです。

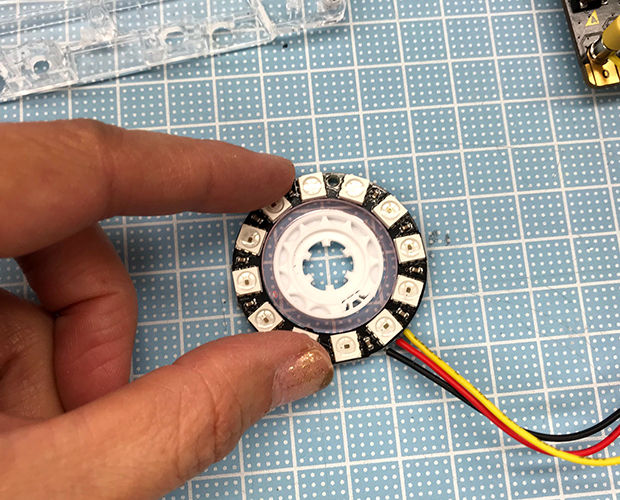

写真23：ガタガタ

このままだとカセットテープの中で、neopixel(ネオピクセル)リングが固定されずガタガタ、ゆらゆら。
ビシッ！と中心にこないので嫌だな～と思っていました。
そこで、オカポンさんにスペーサーを作ってもらいました。

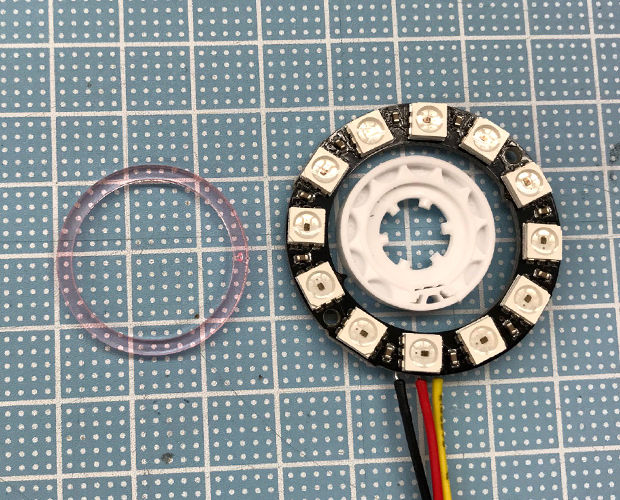

写真24：スペーサ

アクリル板をレーザーカッターでカットして作ってくれました。

カセットテープの芯にリングがぴったり収まりました。

写真25：スペーサつけ

最後にうまいこと配線して、元々入っていたカセットテープの部品も元の位置に戻して、四隅を再度ネジ留めします。
※「これ要らん」と思った一部のパーツは除いたり、長すぎる線は切ったりして調整しました。

写真26：ネジ留め完了

そして、micro:bit(マイクロビット)の電源。
単5の電池を2本使用することにしました。
電池ケースのリード線にPHコネクタを圧着しておきます。

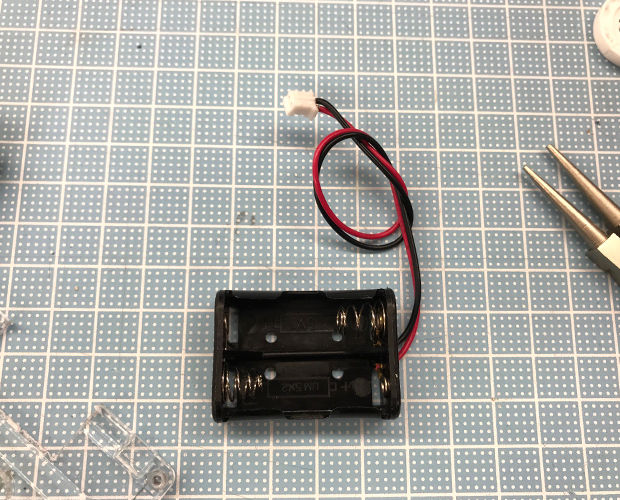

写真27：電池ケース

電池もカセットテープ内に収めることが理想だったんですが、もうスペース的に無理なので、
カセットテープ背面に両面テープでくっつけました。

写真28：電池裏

ひもでぶら下げるために開けた穴にリングを通して、ひもを通して完成です！

写真29：できた2

電池を入れると光り始めます。

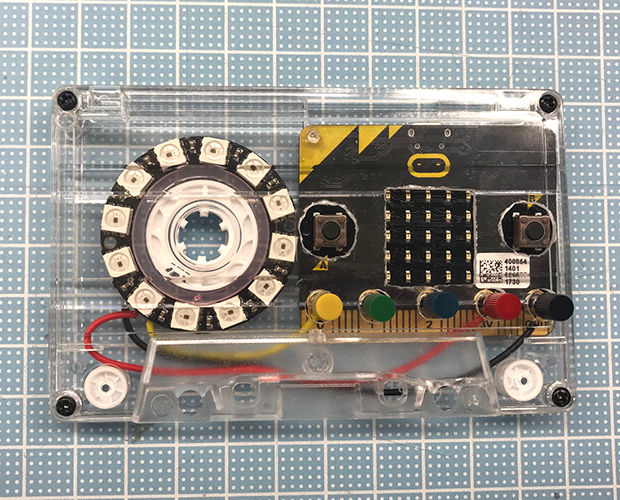

写真30：完成

ひゃっほー。これで私もパリピやー。

プログラムはBluetoothで転送(ダウンロード)できるので書き換えも簡単だし、
『micro:bit(マイクロビット) X カセットテープ』見た目もかわいくて気に入っています。(＾＾)v


リスペクト！ギャル電さん！色々アレンジも楽しい『エモいカセットテープ』作りでした！
そして、micro:bit(マイクロビット)の可能性を存分に感じられた今回の工作。
次回作もmicro:bit(マイクロビット)でがんばろー！と意気込んでいます。(＾o＾)
またご紹介できるように頑張りたいと思います。


応援よろしくお願いします！

(記事：ぐっちさん)
更新予定：毎週木曜日(次回は4月19日です！)
