季節も徐々に秋になってきました。

秋の夜長、芸術の秋。

家族が寝静まったのを見計らって、ちまちま、せっせと工作時間を楽しんでいます。

今回は少し実用的に使えるものを作ってみたいな～。(またまた妄想)

ということで、店内を物色していたところ、デジットでこんなものを発見。

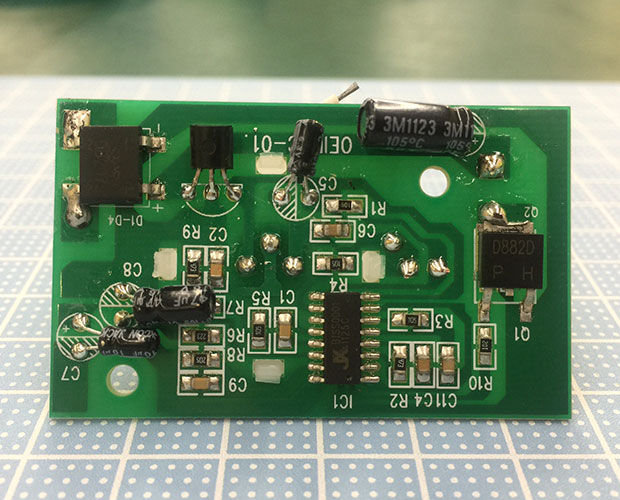

明るさセンサー付きの人体赤外線センサー基板(★「焦電型赤外線センサ基板」(IR_CDS_BOARD))です。

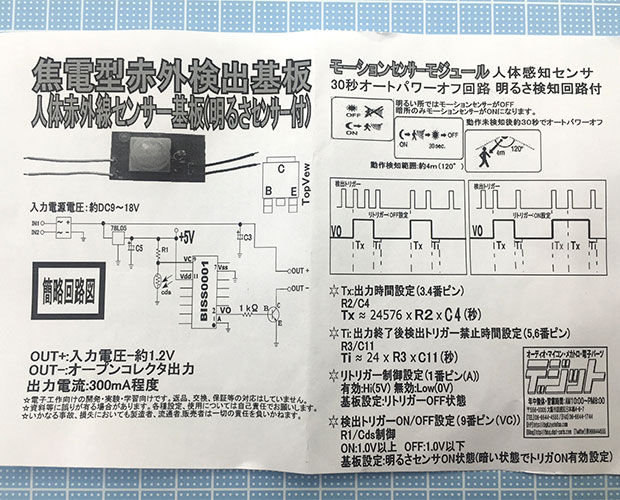

説明書も見てみます。

ふむふむ。

暗い所で人体検知するセンサー基板なんですね。

とりあえずLEDでも光らせてみましょうか。

電源は★006P形アルカリ電池(9V)をチョイス。

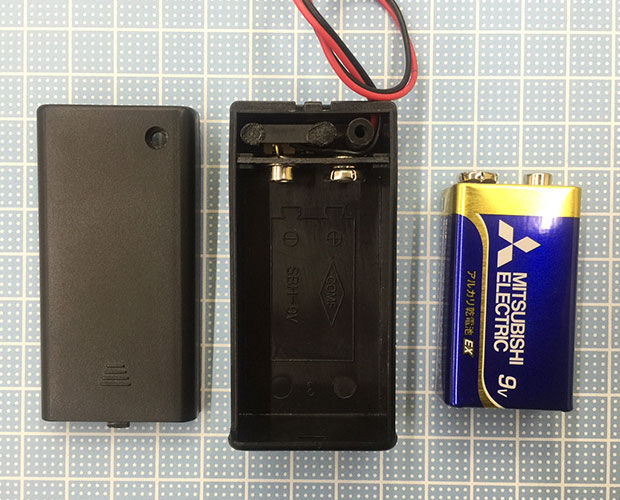

スイッチをON/OFFして制御できるようにしたいので、スイッチ付きの006P形用電池ケース(★「006P用小型スライドSW付BOX電池ケース」)を用意しました。

このセンサー基板にはブリッジダイオードという部品が実装されているので、入力側は極性(+-)を気にせず取り付けてもいいそうです。

(当社開発のお兄さんに教えてもらいました！＾＾v)

はい、取り付けました。

次に、出力側にLEDを付けます。

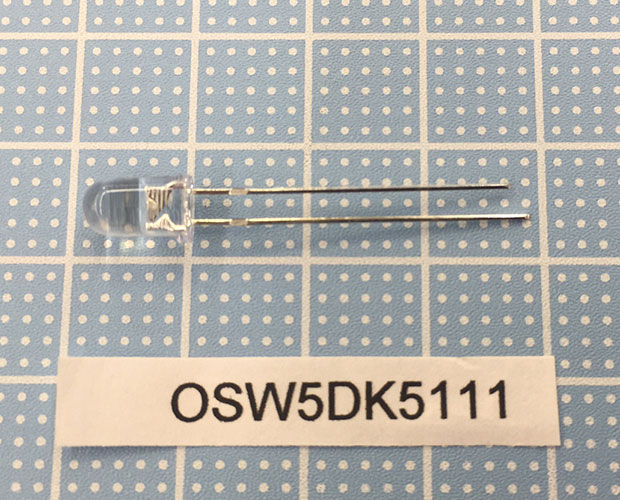

使用するLEDは順電圧(VF)3.1V、順電流(IF)20mA、輝度：40000mcdの白色LED(★「超高輝度LED 5φ 白」)です。

LEDだけ取り付けてしまうと、過電流でLEDが破壊されてしまいます。

なので、LEDと一緒に電流制限抵抗も取り付けないといけないそうです。

(これまた当社開発のお兄さんに教えてもらいました！＾＾v)

電流制限抵抗の抵抗値はオームの法則に従って算出します。(抵抗値を求める公式は「抵抗値(R)＝電圧(V)/電流(I)」)

入力電源として選定した「006P形アルカリ電池」の電圧は9V。

ブリッジダイオードが入っているためOUT側の電圧は-1.2V降下しています。

オームの法則に当てはめて計算すると、、、

約240Ω。

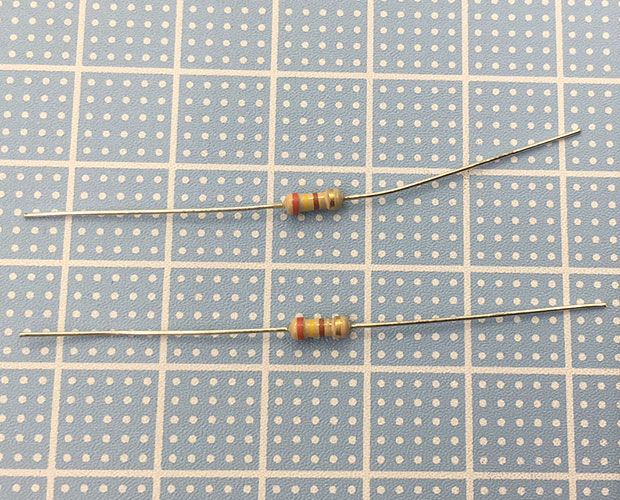

ということで、240Ω1/4Wのカーボン抵抗を用意しました。

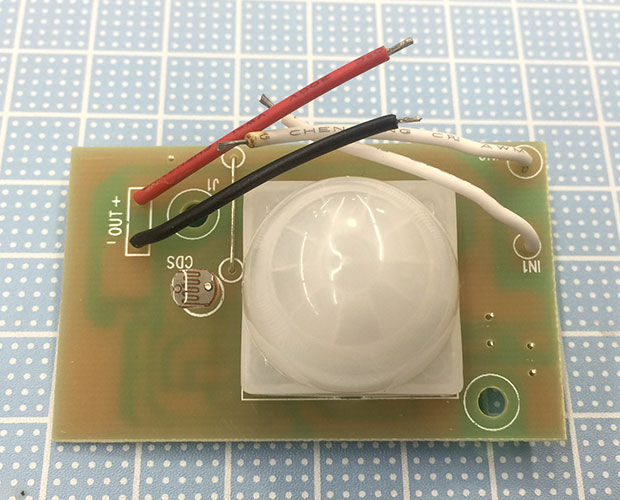

抵抗とLEDをセンサー基板に取り付けます。

長い方の足がプラスです。

抵抗には極性(+-)がないので取り付け方向は気にしなくてオッケーです。

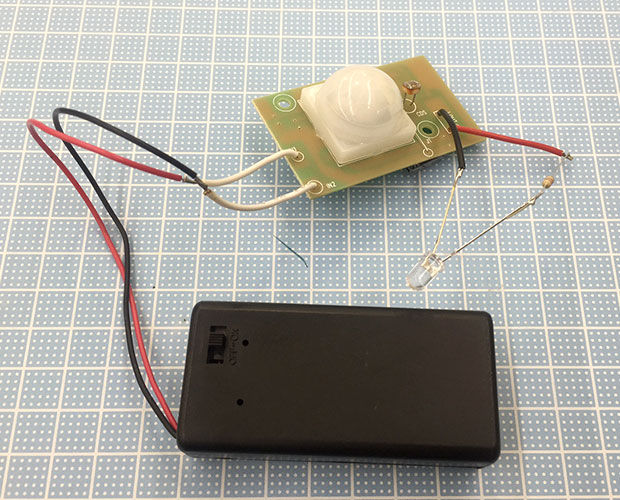

こんな感じで取り付け完了。

では、早速、センサーがどんな感じで反応するのか見ていきましょう。

まずは、電池ケースのスイッチをONして、赤外線センサーの前に手をかざしてみます。

まさかの、光らないっ！！

何が悪かったのでしょうか・・・？

半田付け不良？

それとも配線ミス？？

血眼になってNG部分を探します。

・・・

と、再度説明書に目をやると、↓このような文章が。

----------------------------------------

----------------------------------------

オーマイガー！超凡ミス！

「全然使い方わかってないやないか～～い！」と自分に突っ込みを入れつつ、再チャレンジです。

再度、電池ケースのスイッチをONして、赤外線センサーの前に手をかざしてみます。

※今回は明るい場所での実験だったので、赤外線センサーがONになるように、明るさセンサー(cds)の部分に被せ物をしておきました。

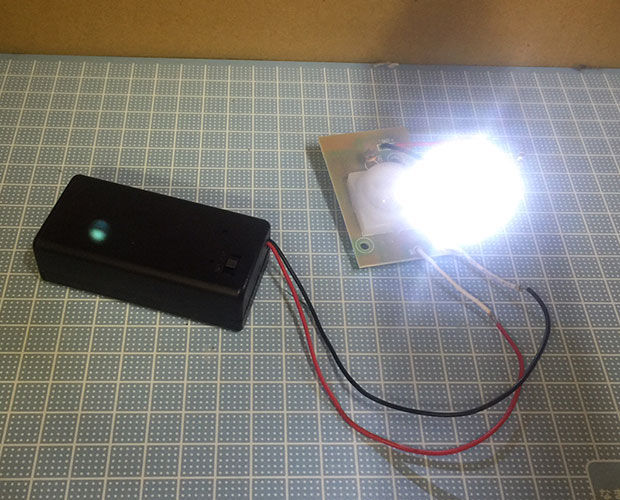

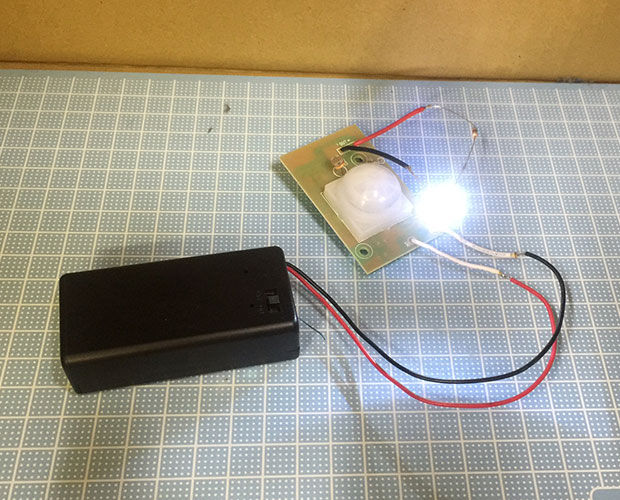

LED光ったーーー！

大成功です。(パチパチパチ)

直視してしまい、目がギンギンになりました。

抵抗値をもっと大きくしてみましょうか。

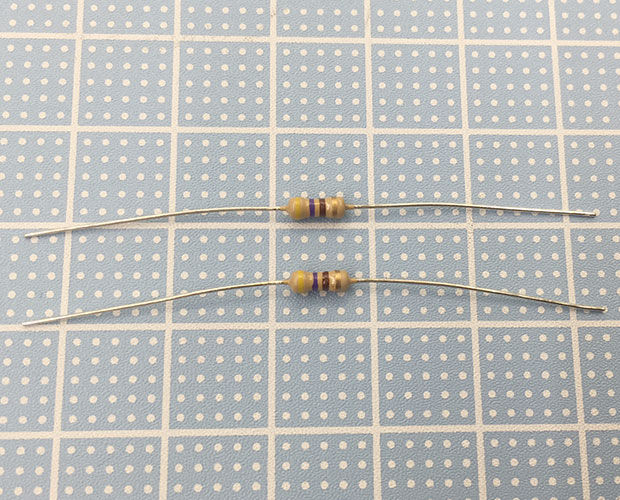

470Ωぐらいで。(←ざっくり適当です)

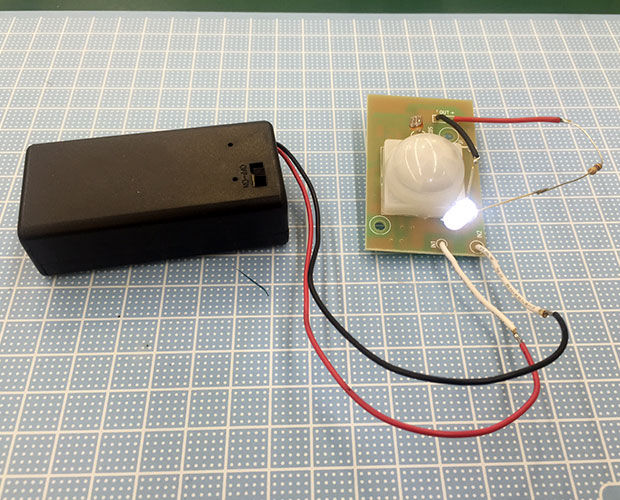

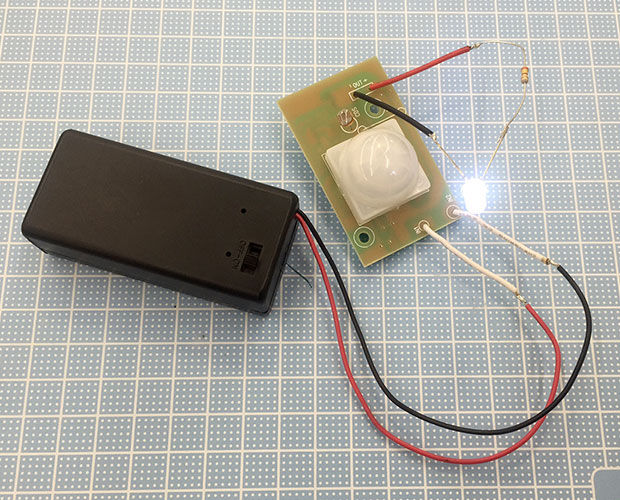

十分明るいですね。

240Ω以上の抵抗であれば、LEDの明るさやテスターで電流値を測りながら使用する抵抗値を決めればいいと思います。

今回は470Ωでも十分明るいことが確認できました。

消費電流も240Ωの約半分ぐらいになるので、電池のもちも240Ωよりはいいはず！

センサーの作動具合も見れたので、次回はこれを使って女子的な作品を作っていきたいと思います。
